Пикопроекторы: технологии и перспективы развития

Даже далекий от IT-индустрии человек уже не удивляется при упоминании проекторов, ведь мы видим их повсеместно. В современных реалиях применение подобных устройств оказывается весьма эффективным и недорогим, тем более, что многие из нас знакомы с проекторами с самого детства - вспомните цветные слайды и простыни на стене. С каждым годом проекторы все меньше и меньше, а немного лет назад свойский словарный припас пополнился ещё одним новомодным словечком: "пикопроектор".

Для не следящих за новинками людей позволительно сказать, что это все тот же неплохо знакомый девайс, только очень маленький. Изначально пикопроекторы помещались в руке, а за несколько лет так сократили свои размеры, что ныне их разрешается встраивать в телефоны, плееры и ноутбуки. Согласитесь, весьма похожую историю мы наблюдали с мобильным фото: когда-то фотографические модули были громоздки и позволяли делать невнятные картинки, которые только и годились для просмотра на экране телефона, нынче же мы говорим о мегапискелях, правильной цветопередаче, и т.д. Да и сами фотки с телефона запросто могут служить заставкой рабочего стола даже на большом мониторе.

Пикопроектор только-только входит в наш обиход, поэтому покуда параметры его не серьезны, и все-таки ведущие аналитики в один голос утверждают - методика перспективна, и популярность не за горами. По их мнению, суммарный оборот в этой индустрии достигнет миллиарда долларов уже к 2013 году.

Именно потому многим из нас будет любопытно узнать, как это работает, и какие перспективы сулит важный рынок.

Пикопроекторы. Технологии создания изображения

Итак, говоря, о технологиях формирования картинки, можно сказать, что они во многом похожи на уже использующиеся годами разработки. Большую количество рынка в этой области традиционно контролирует известнейшая фирма Texas Instruments. Приём DLP Pico фактически мало чем отличается от обычного DLP, о котором мы писали в одном из наших прошлых материалов. Модулятором по-прежнему служит матрица с управляемыми зеркальными элементами, где каждое зеркало отвечает за один пиксель. Несложно представить размер одного такого зеркальца, если пикопроектор обеспечивает стандартное позволение 640х480, а сам чип имеет охват несколько квадратных миллиметров.

Современный модуль DLP Pico

В качестве источников света используются полупроводниковые светодиоды, что позволяет избавиться от вращающего диска. К примеру, единственный из самых новых чипов обеспечивает разрешение 640x360, контрастность - 1000:1. Он может встраивать в любое мобильное устройство, а управление возложено на сверхэкономичный процессор Pico DPP2601/2607. Минус лишь один - световой поток. Даже для самых продвинутых решений он в то время как не превышает 10…50 люмен. Во-первых, это связано со слабой мощностью излучающих диодов, во-вторых, если бы она и была высокой, то все одинаково требуется могучий источник питания. Аккурат оттого пикопроекторы пригодны только для использования в затемненных помещениях, а присутствие белого экрана является обязательным условием.

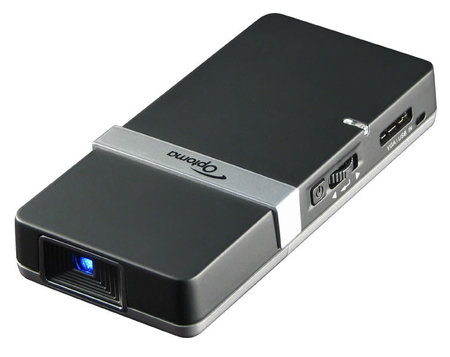

Однако более того такие характеристики уже позволяют творить весьма интересные устройства. Например, Optoma PK301, дозволение которого составляет 854х480, а яркость 50 люмен. Масса устройства не превышает 230 грамм, пример, а встроенная память с возможностью расширения позволяет проводить эффектные презентации. Плод работы встроенного проектора с чипом DLP Pico можно посмотреть на видео:

Вызов вертелки: Optoma PK101 1702 3 conf

Не менее перспективной является FLCOS (Ferroelectric Liquid-Crystal-on-Silicon - сегнетоэлектрические жидкие кристаллы на кремниевой подложке) технология, где используется полупроводниковый чип с жидкокристаллической матрицей, через которую пропускается свет мощных диодов.

Для воспроизведения цветов применяется принцип чередования цветовых слоев с высокой частотой. Управление трех светодиодов и матрицы синхронизировано, что позволяет избирать потребный цвет и задействовать необходимые пиксели. Данная технология не нова, и уже употребляется в ряде мобильных устройств, при всем при том ее потенциал для построения пикопроекторов сильно велик. Во-первых, матрицы отличаются мизерным потреблением энергии. Во-вторых, достигается наибольшая мощь светового потока при одинаковых затратах энергии. Ведущим разработчиком FLCOS-матриц на сегодняшний день является группа Micron Technology.

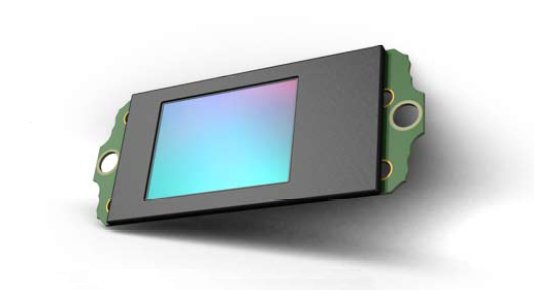

Матрица FLCOS

Достаточно молодым и интересным считается алгоритм PicoP, где в качестве источников света используются три полупроводниковых лазера. Подобные излучатели легко синхронизировать, вследствие этого разработчикам не составило труда получать нужные выдержки и интенсивность. Три цветовых луча собираются воедино при помощи специальной оптической системы, и уже потом происходит так называемая развертка, которая осуществляется при помощи поворачивающегося зеркала (MEMS). На сегодняшний день данная технология активно продвигается компанией Microvision. Глянуть больше наглядно, как работает эта система можно, на одной из страничек официального сайта.

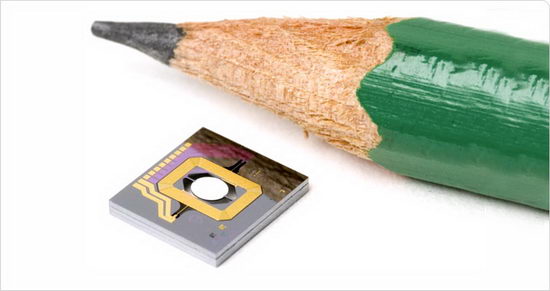

Модуль MEMS

Перспективы применения

Глядя на достигнутые результаты, неинтересно гутарить о пикопроекторе как об отдельном устройстве. На отечественном рынке подобных девайсов пока мало, но если обозревать на общемировую ситуацию, то миниатюрным проктором уже никого не удивишь. Да и стоят такие вещи сравнительно недорого, стоимость любой новинки колеблется около $300. Однако это уже пройденный этап.

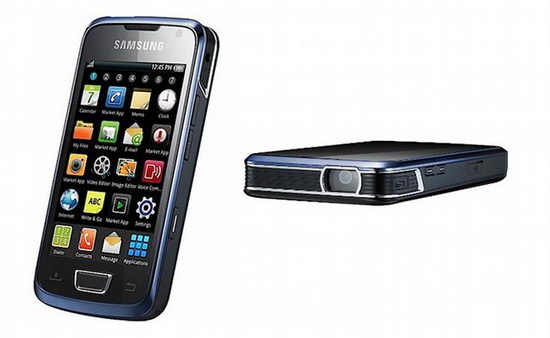

Куда интереснее говорить о применении данных технологий в мобильных устройствах. Например, в западных изданиях уже зачастую не возбраняется встретить термин «прожектофон», ибо подобные модели не до того редки. Говоря о конкретных примерах, разрешено упомянуть Samsung Beam (i8520).

Этот Android телефон имеет громадный AMOLED дисплей с диагональю 3.7 дюйма, 8-мимегаписксельную камеру и встроенный WVGA DLP пикопроектор. Новинка была признана чуть не лучшим экспонатом недавно прошедшей выставки MWC 2010. К сожалению, о начале массовых продаж пока ничего не известно.

Традиционно в ногу с Samsung шагает компания LG, модель eXpo (GW820) представляет собой полноценный слайдер с QWERTY клавиатурой. Аппарат работает под управлением Windows Mobile 6.5. Радует, что данный прожектофон уже доступен для заказа сквозь Amazon.

Однако даже такие новинки меркнут при упоминании самых новых разработок. Практически на днях инженеры Microsoft продемонстрировали интересную систему, где привычный тачскрин получен при помощи пикопроектора. При использовании специальных систем и ПО изображение можно не только просматривать, но править с его помощью всеми процессами. Перспективы подобного метода невероятны. При определенном техническом прогрессе мы вообще можем переосмыслить понятие слова "дисплей": изображение с помощью проектора можно получить на любой поверхности, любого размера, да еще и с интерактивными функциями.

Выводы

Можно сказать, что пикопроекторы являются довольно перспективной ветвью развития современной электроники. Безусловно, эти устройства обладают некоторыми недостатками, ограничивающими сферу их применения. Некогда всего, общую картину портит слабая сила светового потока. Это напрямую связано с малой дистанцией проецирования и жесткими требованиями к освещенности в помещениях. Пока современные пикопроекторы могут обеспечить картинку с метровой диагональю в немного затемненной комнате, но размеры такого устройство поистине поражают; его запросто можно встроить в мобильный телефон, указку или даже ручку.

Глядя на технические характеристики, можно сказать, что через несколько лет разрешение изображений, полученных при помощи пикопроекторов, возрастет, а вот яркостные характеристики вряд ли. Само понятие мобильности не вяжется с большими энергиями, поэтому сила потока останется в пределах прежних 10…20 люмен. Однако, весьма вероятно, в ход пойдут различные интерактивные функции, когда при помощи спроецированного изображения можно будет управлять устройством как тачскрином.
