MSI Big Bang-Trinergy: Теория Большого Взрыва
Когда-то, в стародавние времена, в тридевятых царствах самая дорогая материнская плата могла быть куплена за каких-то 100 долларов. Сегодня системные платы премиум-класса стоят куда дороже, и их можно обозначить модным сейчас словечком "для VIP". При всем при том многие из этих продуктов несут на себе не просто зачатки новых технологий, а целые революции. Похоже, что именно к таким продуктам и принадлежит новейшая плата MSI Big Bang-Trinergy.
Про платы Big Bang от MSI многие из читателей уже слышали не раз, и все-таки на слуху была другая модель – Big Bang-Fuzion – первая в мире системная плата с возможностью объединения видеокарт разных производителей для увеличения производительности в играх. Это стало возможным благодаря новому чипу Lucid Hydra. Как раз именно этого чипа лишена плата с приставкой Trinergy, но в общих чертах продукт отнюдь не отличается функционально.
Характеристики
| Процессор |
|
| Чипсет |
|
| Системная шина |
|
| Память |
|
| Слоты расширения |
|
| Хранение данных |
|
| Сеть |
|
| Звук |
|
| FireWire |
|
| USB |
|
| Особенности |
|
| Разъемы задней панели |
|
| Внутренние коннекторы |
|
| BIOS |
|
| Форм-фактор |
|
Упаковка платы выполнена на высочайшем уровне, как дизайна, так и объема, и даже качества изготовления. Лицевая панель коробки откидывается так, чтобы вы могли увидеть упакованный продукт во всей красе.

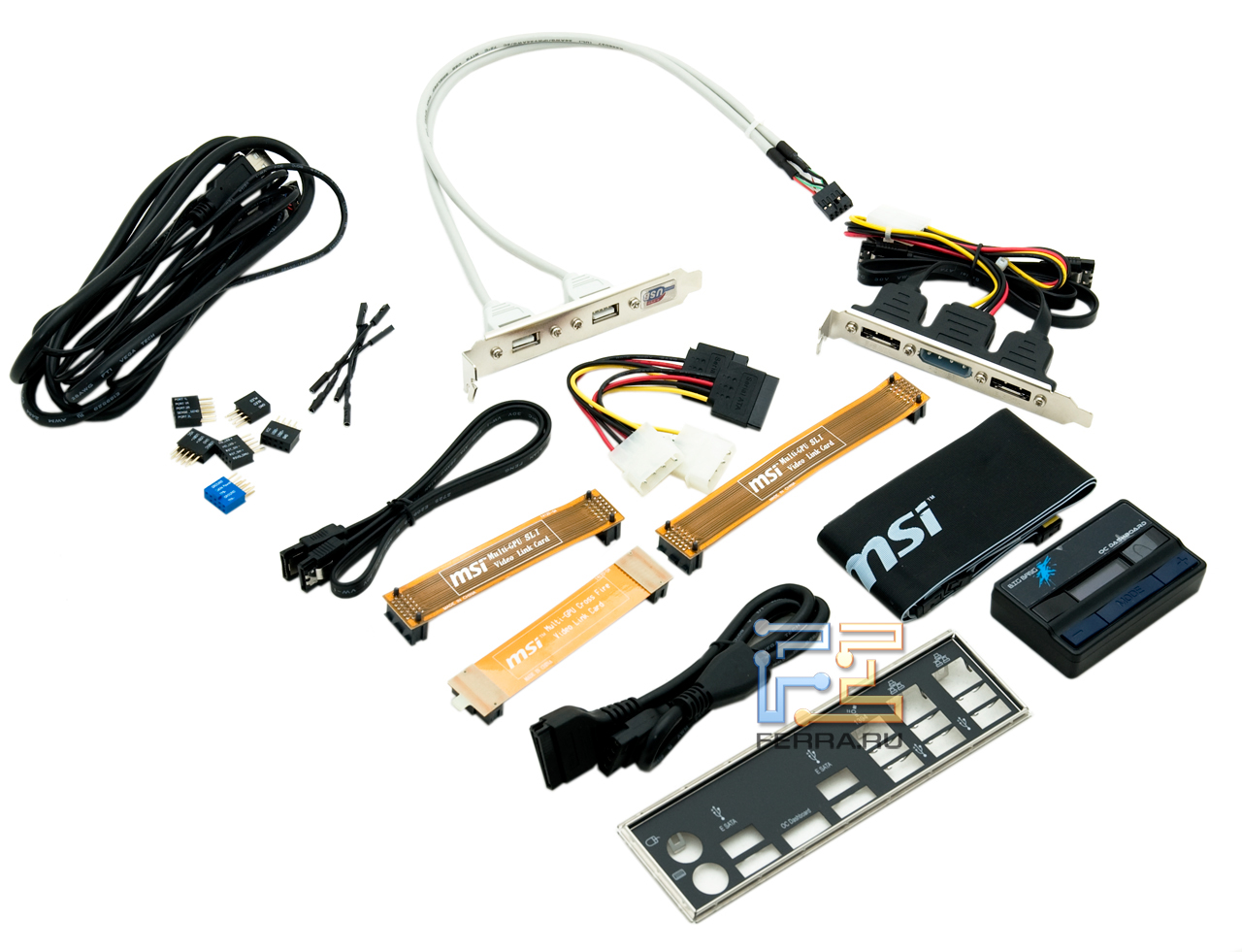

Внутри обнаруживаются две коробки. Одна, с прозрачным «потолком», содержит саму плату, а вторая – бессчетные комплектующие, посреди которых вы найдете:
- Диск с программами и драйверами
- Целый набор различных брошюр с описаниями функций и программ
- Подробный мануал
- Заглушка на заднюю панель корпуса
- Кабель IDE
- Кабели SATA
- Переходники питания SATA
- Планка с двумя портами eSATA и с кабелями питания и передачи данных
- Планка с двумя USB-портами
- Комплект переходников для быстрого подключения передней панели корпуса
- Набор переходников для подключения мультиметра/вольтметра к плате
- Набор мостиков SLI и Crossfire
- Дискретная звуковая карта
- Панель OC Dashboard с кабелем
Богатая комплектация содержит все, что необходимо в боях за высокие результаты в играх или в разгоне.
Дизайн

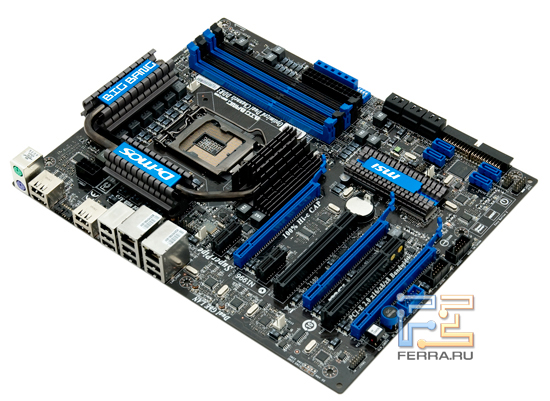

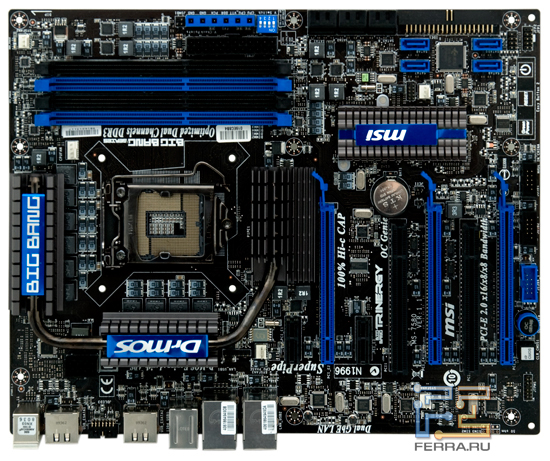

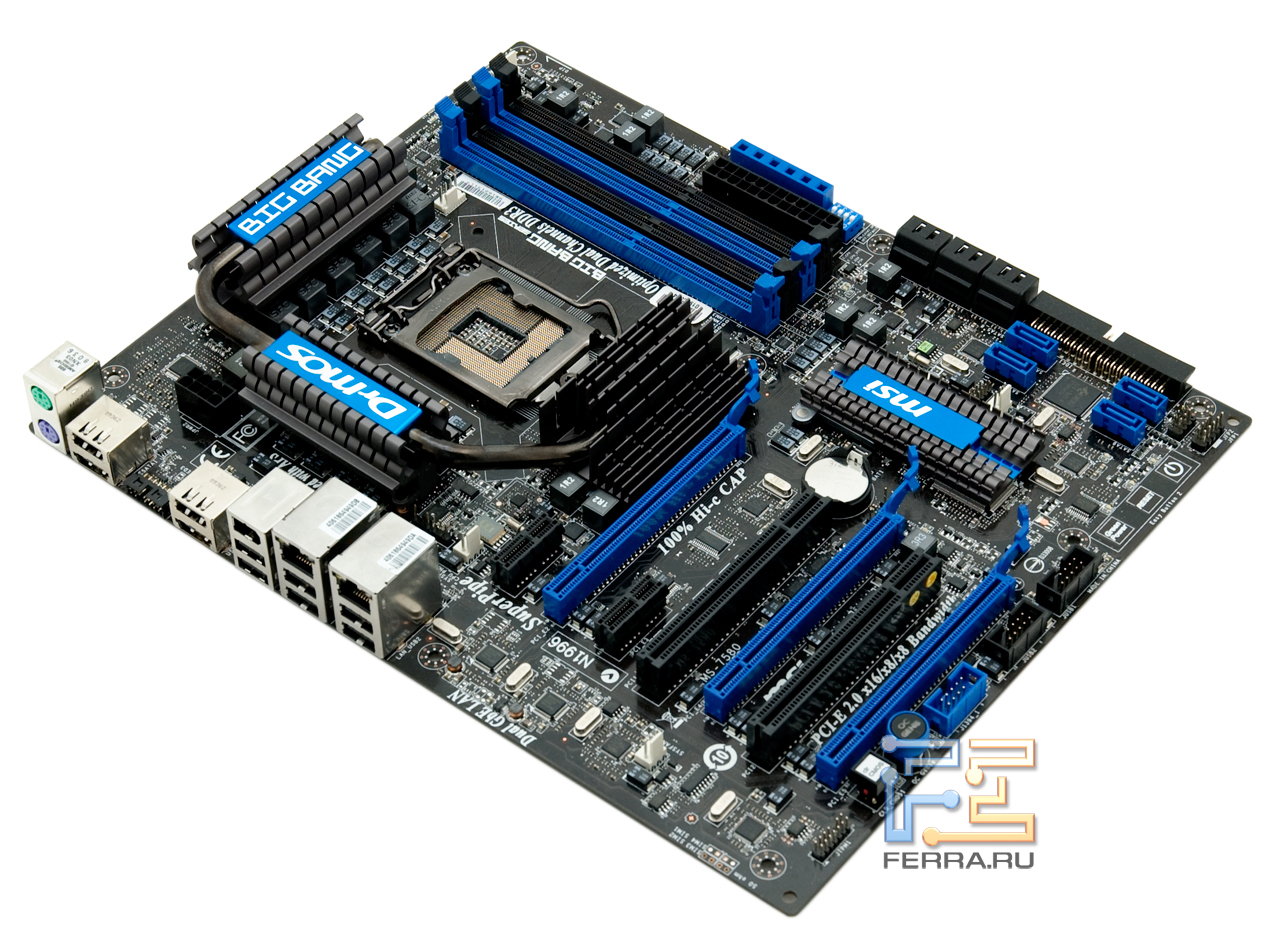

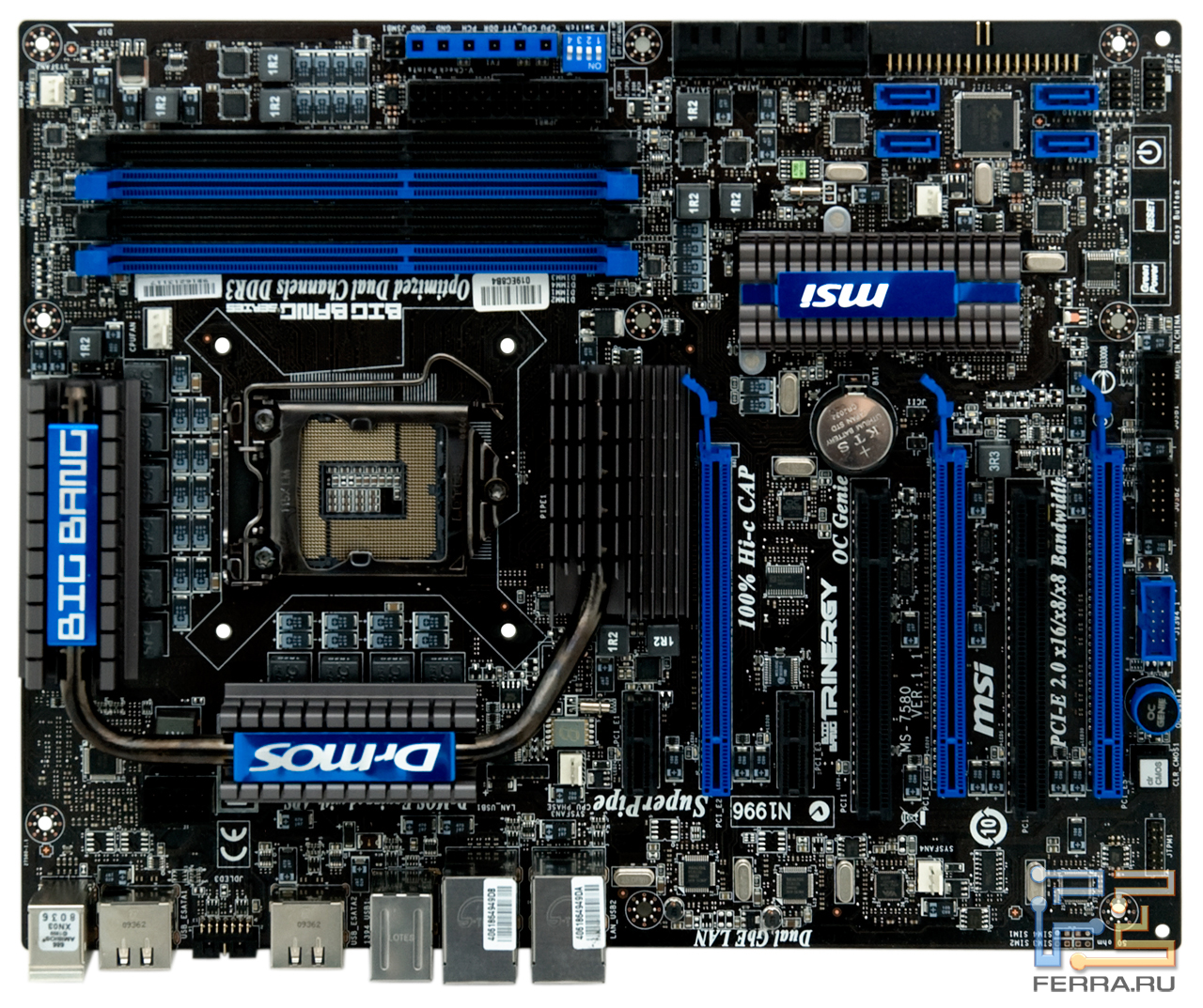

Ультимативная плата MSI и выглядит соответствующе статусу: темный цвет текстолита и радиаторов, кое-где разбавленный синими вставками портов и слотов, темно-голубыми табличками с логотипами компании и применяемых технологий – все это должно произносить покупателю о высоком качестве продукта. Последнее момент имидж продуктов MSI составляет именно такое сочетание цветов и оттенков, а ранее, как вы помните, визитной карточкой MSI были каштановый цвет текстолита с желтыми и зелеными разъемами.
Выглядит все шибко стильно и красиво, такую плату просто грешно не явить сквозь прозрачное окно дорогого корпуса. MSI Big Bang-Trinergy основана на чипсете Intel P55 Express, как и её старшая сестра Big Bang-Fuzion. Как уже говорилось выше, отличие плат заключается в отсутствии у Trinergy чипа Lucid Hydra, тот, что был заменен на знакомый всем чип Nvidia nForce 200. Чип прямо подключен к процессору и удваивает количество линий PCI-E, выделяемых для работы нескольких видеокарт. Но об этом ниже.

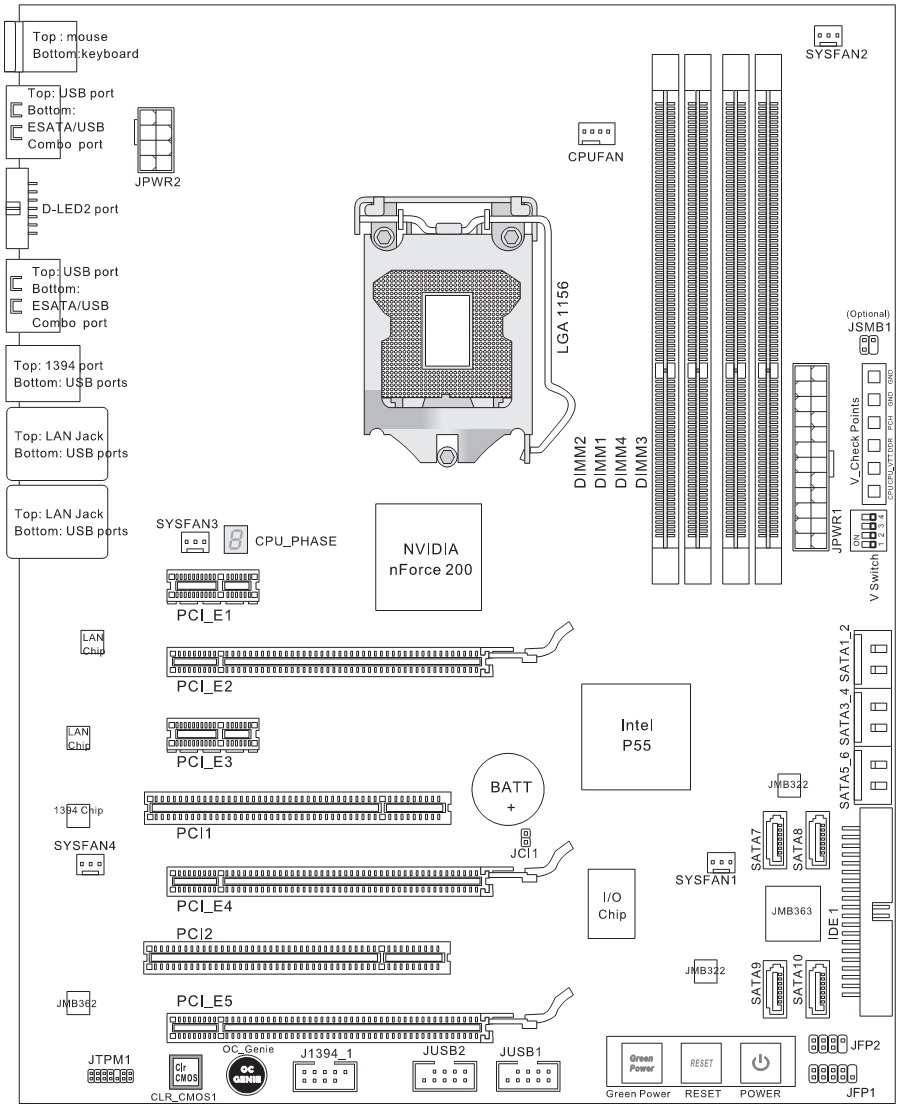

Размеры платы стандартны – 305 х 244 мм, свойственных форм-фактору ATX. Расположение элементов на плате традиционно: вертикально размещены слоты оперативной памяти, процессорный разъем расположен посередине верхней части платы и окружен массивными радиаторами системы охлаждения модуля питания и чипа nForce 200. Пространства для установки любых кулеров при этом достаточно, да и модули памяти будут вдали от радиатора процессора. Охлаждение единственного PCH доверено компактному, но «злобному» радиатору с логотипом MSI, оснащенному множеством ребер.
Все основные разъемы на своих местах: 24-контактный разъем питания расположен у правого края платы, а дополнительный 8-контактный – у левого верхнего края. Разъемов вентиляторов на плате пять: один 4-контактный разъем питания процессора CPU_FAN и четыре 3-контактных разъема системных вентиляторов SYS_FAN.
Подсистема питания процессора насчитывает десять активных фаз, 8 из которых могут бойко подключаться или отключаться в зависимости от уровня загрузки процессора – все это благодаря технологии MSI Green Power. Для отображения количества активных в данный миг фаз предусмотрен семисегментный индикатор. Энтузиастам предлагаем взглянуть на схему платы, чтобы оценить её раскладку.
Порты и слоты
Слоты расширения платы насчитывают три слота PCI Express 2.0 x16, которые подключены к процессору посредством чип nForce 200. При этом работать они могут в режимах x16/x16/x0, x16/x8/x8/ Таким образом, верхний слот постоянно получает 16 линий от чипа nF200, на второй слот выделено 8 постоянных линий и 8 подключаемых, которые в случае отсутствия карты в последнем слоте отнимаются у него. Помимо того, на плате присутствуют два слота PCI-E 2.0 x1 и два слота PCI. Дисковая подсистема у Big Bang-Trinergy реализована на славу: 6 портов SATA II реализованы силами чипсета.

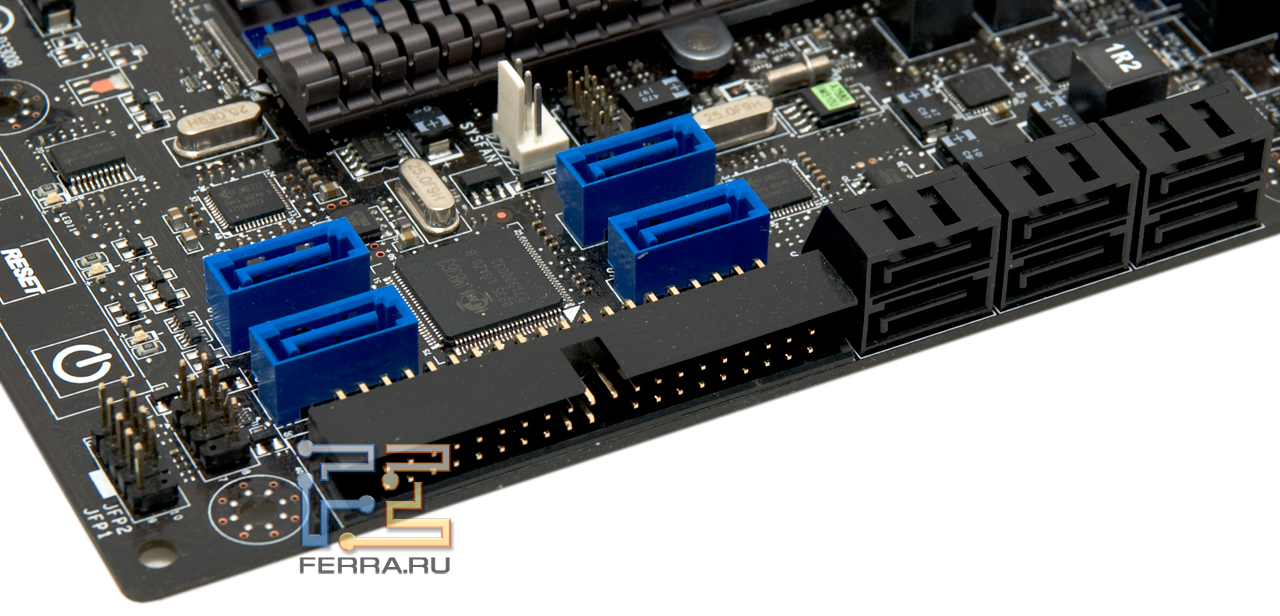

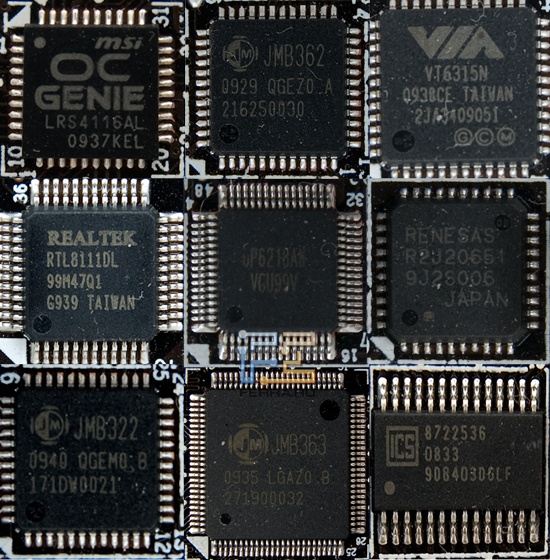

Дополнительные четыре порта SATA II с возможностью построения RAID-массивов реализованы двумя чипами Jmicron JMB322, еще два порта eSATA, выведенных на заднюю панель платы, обеспечиваются контроллером Jmicron JMB362. Также присутствует единственный порт IDE, благодаря чипу Jmicron JMB363. Таким образом, к плате можно одновременно подключить до 14 накопителей, часть из которых можно слить в массивы.
Порты USB представлены в полном своем количестве, свойственном чипсету Intel P55, который имеет 14 портов USB 2.0. Таким образом, 10 портов USB выведено на заднюю панель, а еще 4 можно подключить при помощи комплектной планки и на передней панели корпуса.
Сетевых интерфейсов два, оба по 1000 Мбит/с благодаря двум кодекам Realtek RTL8111DL. Звуковой подсистемы на плате не предусмотрено, оттого что (или поэтому) в комплект входит дискретная звуковая карта, которую мы рассмотрим чуть ниже. Ещё плата оснащена контроллером IEEE1394 производства VIA (VT6315N), потому к плате не возбраняется подключить до двух устройств Fire-Wire: один порт присутствует на задней панели платы, второй разрешено подключить при помощи планки.

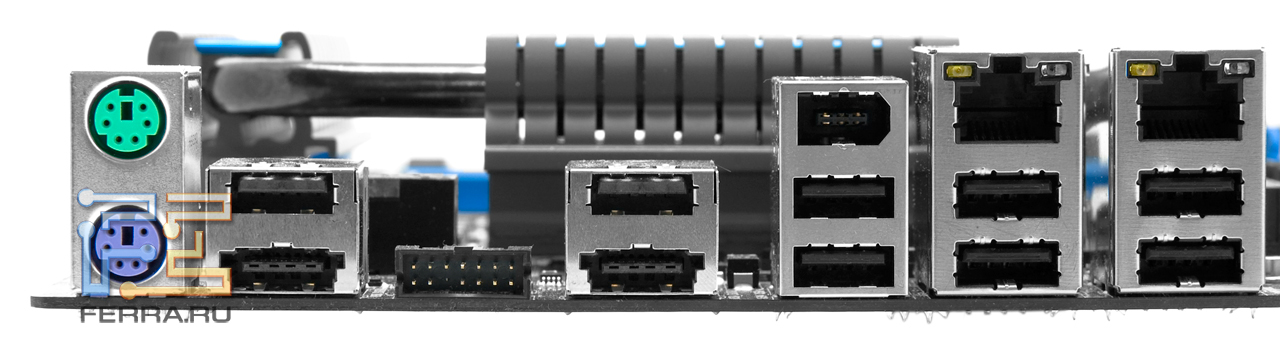

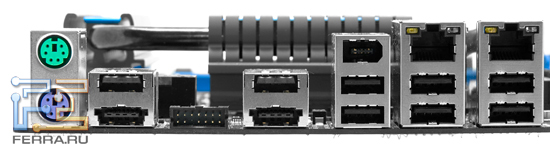

Задняя панель платы оснащена сильно современно, потому наличие двух портов PS/2 для клавиатуры и мыши выглядит здесь довольно странно. В остальном задняя панель практически идеальна: десять портов USB 2.0, два из которых совмещены с eSATA, два сетевых порта RJ45, один порт IEEE1394 и небольшой игольчатый разъем для подключения блока OC Dashboard.
На плате не предусмотрено ни порта Floppy, ни портов COM и LPT – старые интерфейсы все сильнее и сильнее забываются.
Особенности
Особенностей у платы хоть отбавляй. Начнем с уже известных компьютерным гениям «фишек»: как вы могли заметить, на текстолите платы реализованы дополнительные кнопки, три из которых сенсорные и отвечают за включение системы, перезагрузку и активацию Green Power. Еще две кнопки – механические. Одна управляет автоматическим разгоном OC Genie (реализован одноименным чипом, разработанным MSI), вторая рядом – кнопка сброса CMOS, защищенная пластиковой крышкой.

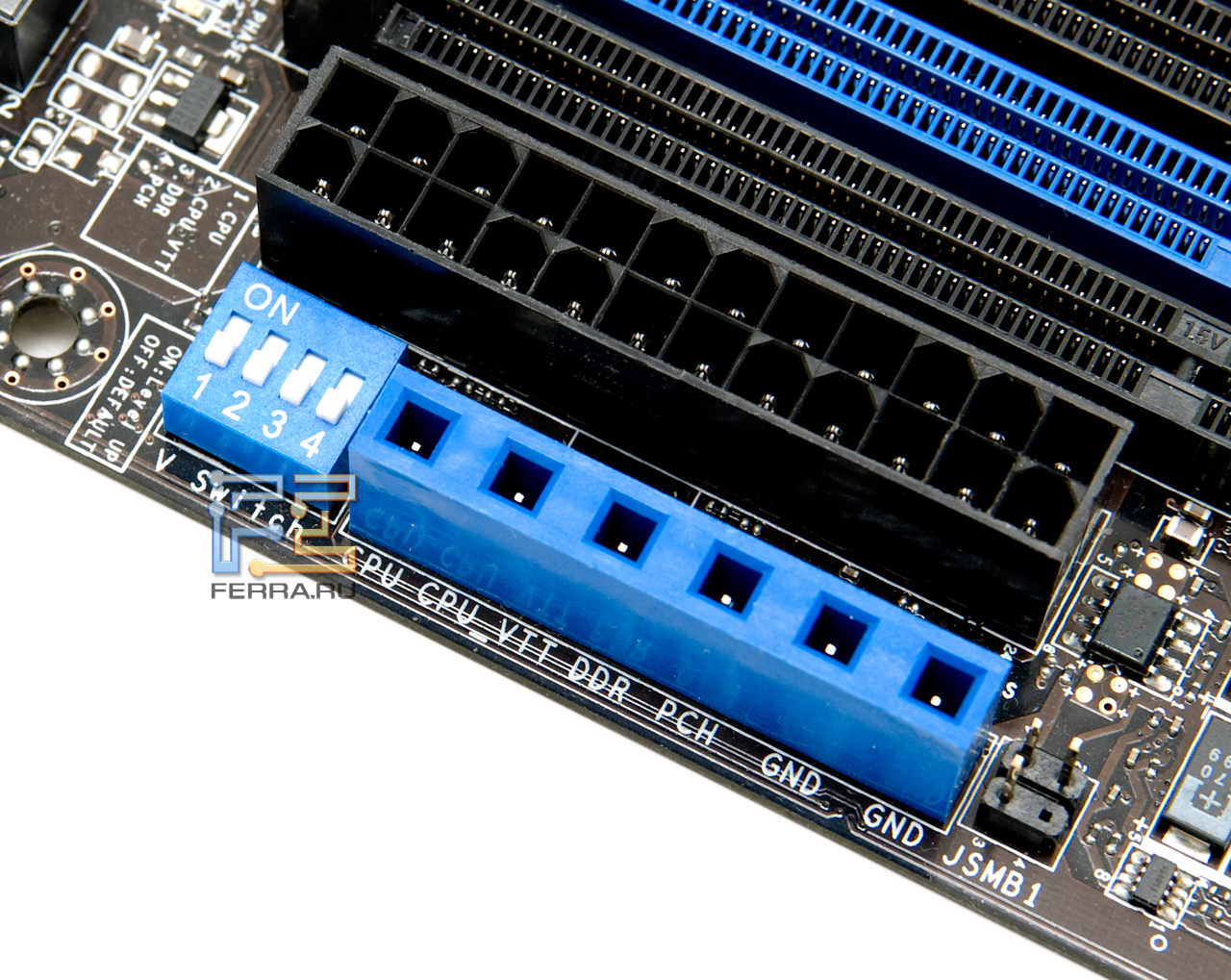

Далее переместите свой взгляд к основному разъему питания платы, где вы обнаружите блок из шести контактов, закрытый синим кожухом. Эти контакты предназначены для непрерывного мониторинга основных напряжений системы посредством вашего мультиметра или вольтметра, который несравненно больше точен, чем встроенные в плату средства в виде IO-контроллера, а также данные показания можно вносить на носитель или вообще вводить в прочий компьютер, но это уже для совсем дотошных исследователей.
Рядом с контрольными контактами расположен блок DIP-переключателей, благодаря которому можно «разрешить» пользователю ещё больше увеличивать напряжения на нужных компонентах при разгоне, чем это возможно при настройках по умолчанию. Кроме того, нельзя не подметить двухфазный стабилизатор питания оперативной памяти и применение твердотельных танталовых конденсаторов во всех цепях платы – «100% Hi-C Cap».
Танталовые конденсаторы являются очень надежными, обладая при этом потрясающей компактностью и стойкостью к высоким температурам. Однако есть у них и недостатки: например, низкое рабочее напряжение (что для системной платы не имеет значения, так как все напряжения на ней не превышают 12 В, а конденсатор рассчитан на 30-50 В), а также то, что при выходе из строя этакий конденсатор замыкается, что может привести к возгоранию. Однако при номинальных режимах работы танталовая емкость из строя точно не выйдет, поскольку надежность данного прибора не только не ухудшается со временем, но и даже растет. Массовому использованию танталовых конденсаторов мешает, пожалуй, лишь один фактор – они очень дороги, что обусловлено ценой на сам тантал.

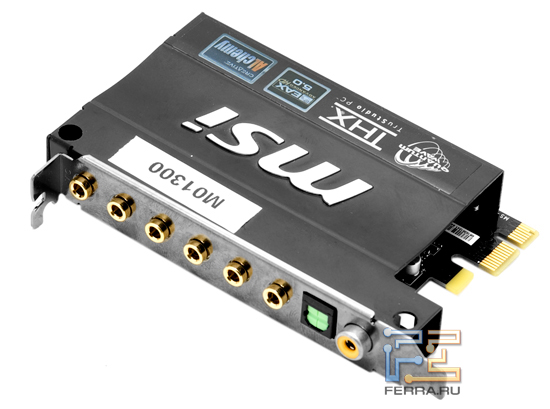

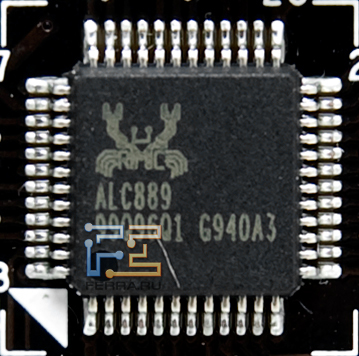

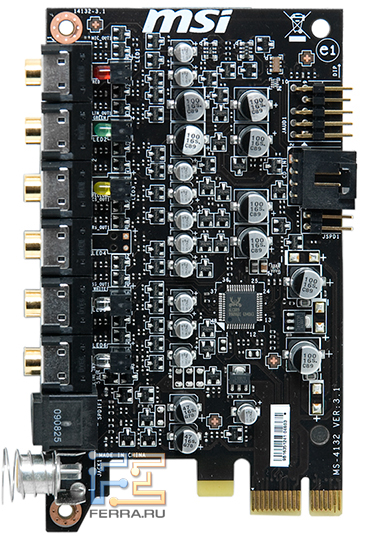

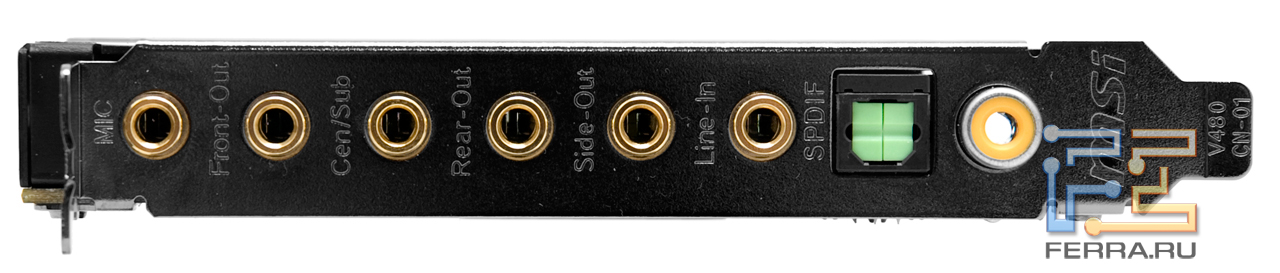

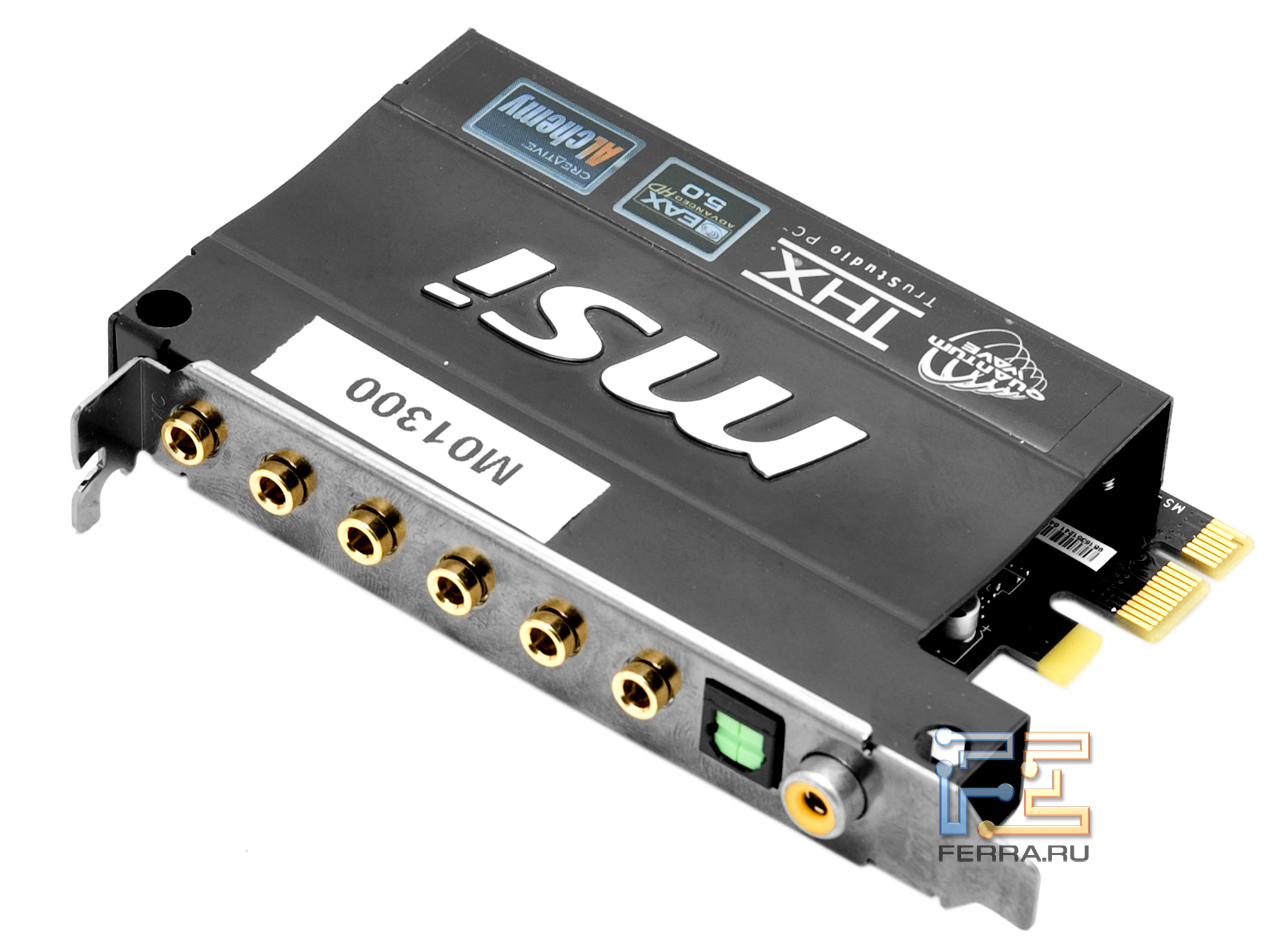

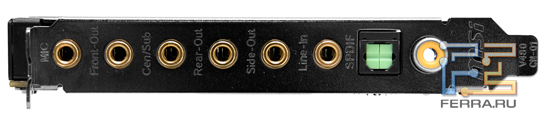

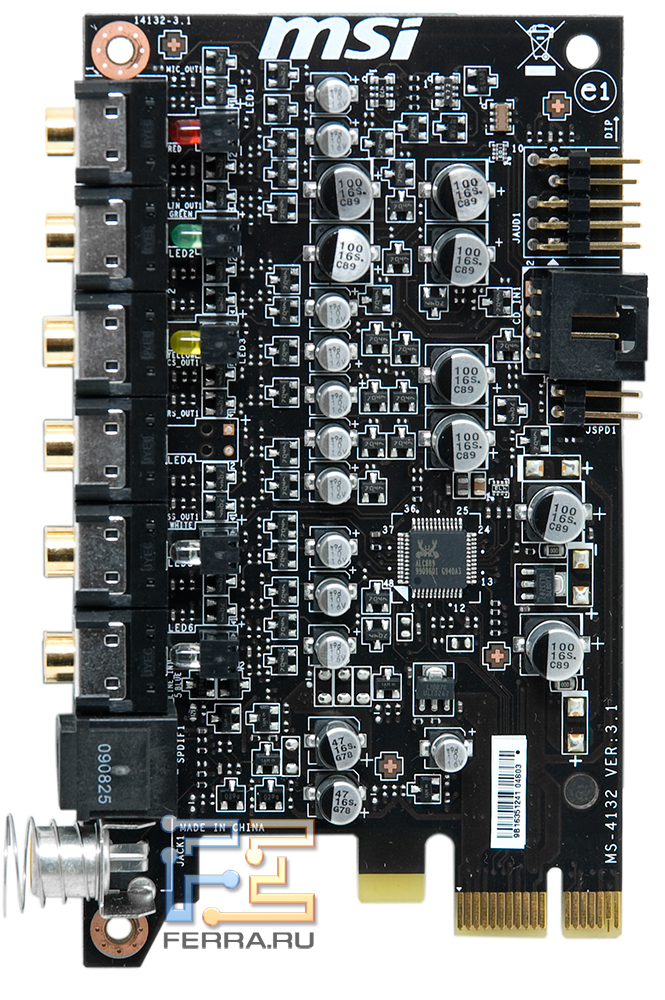

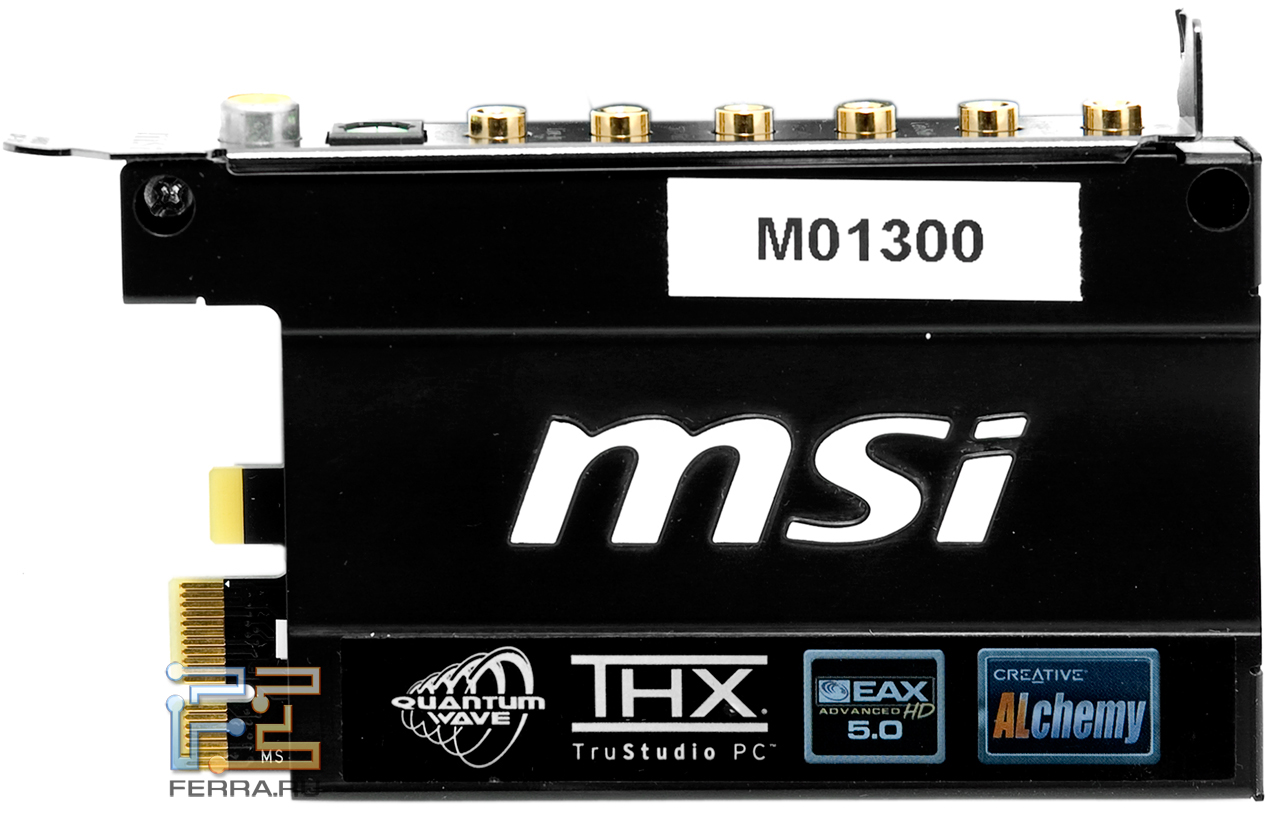

Звуковая подсистема у MSI Big Bang-Trinergy реализована в виде отдельной платы Quantum Wave, которая устанавливается только в основополагающий слот PCI-E – этот слот предназначен специально для Quantum Wave. Карта компактная и оснащена полным набором разъемов восьмиканального звука, охватывая коаксиальный и оптический выходы S/PDIF. Причем все 3.5-мм выходы оснащены цветной подсветкой, чтобы было легче подключать коннекторы при недостатке освещения.
Заявлена поддержка всех современных технологий, включая THX TruStudio PC, Creative EAX 5.0 Advanced HD и Creative ALchemy, в результате чего мы с нетерпением ожидали увидеть под крышкой всесильный чип Creative X-Fi, а увидели… лишь привычный восьмиканальный кодек Realtek ALC889.
Таким образом, очевидно, что указанные технологии поддерживаются на программном уровне драйверов, а возможны благодаря многолетнему сотрудничеству MSI и Creative. Вероятно, если бы MSI пошла на установку чипа от Creative, то стоимость платы взлетела бы еще минимум на 50-100 долларов.

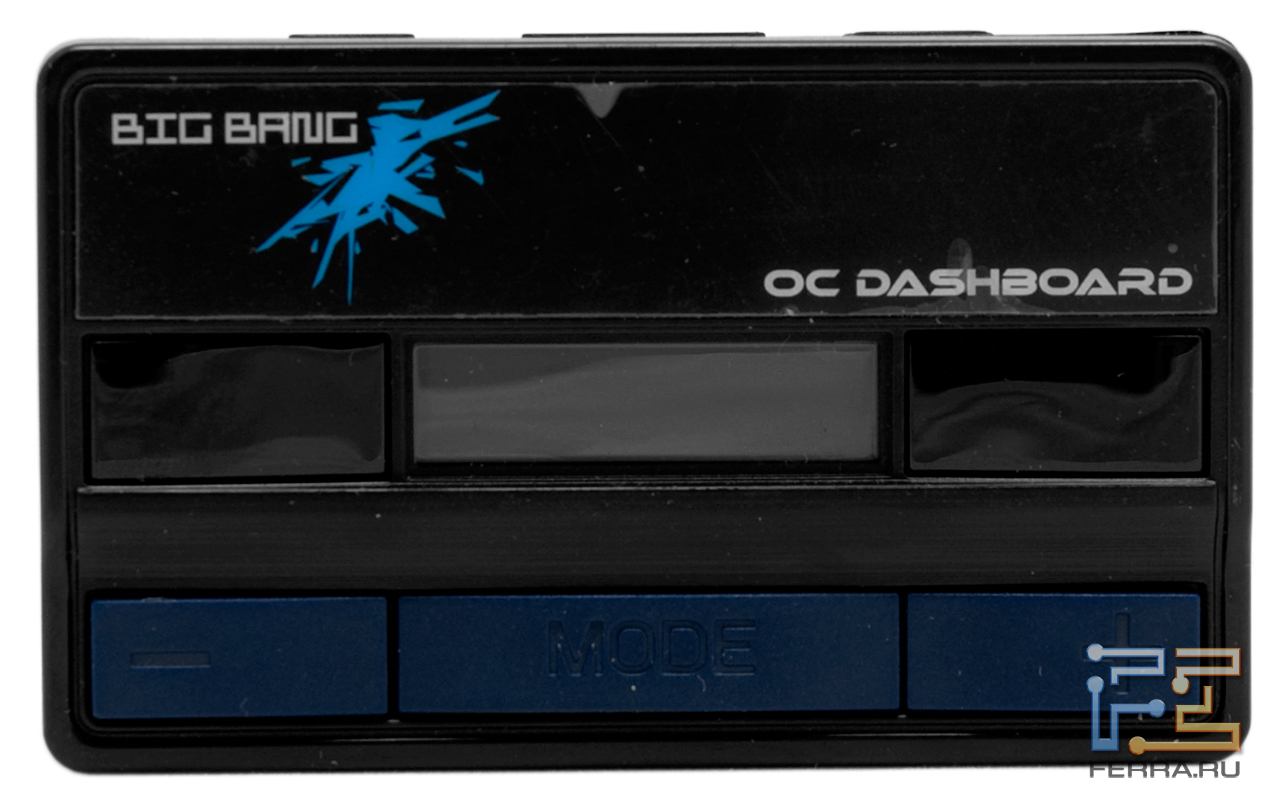

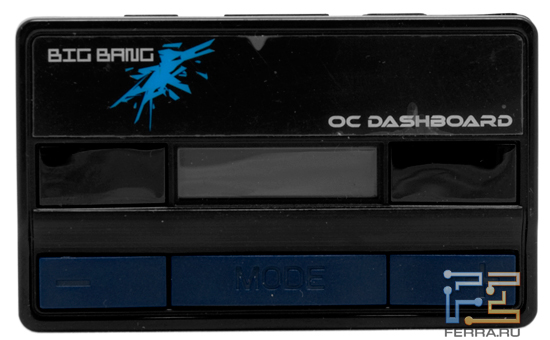

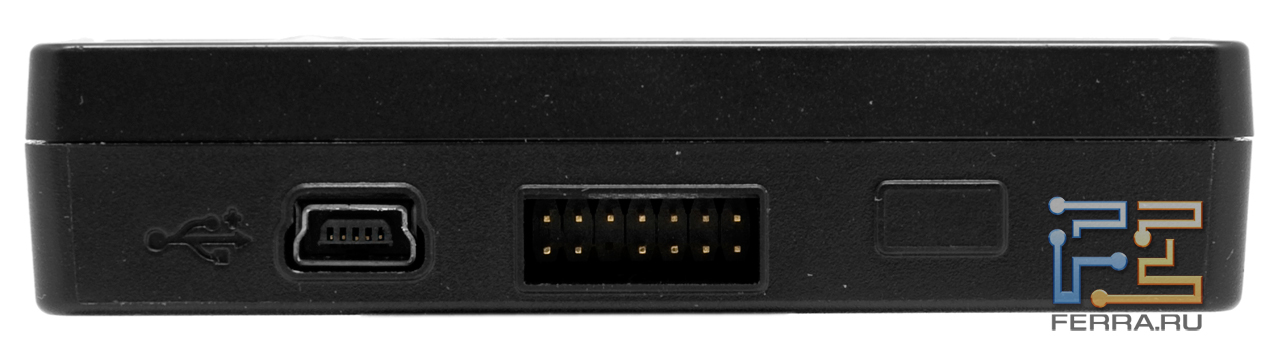

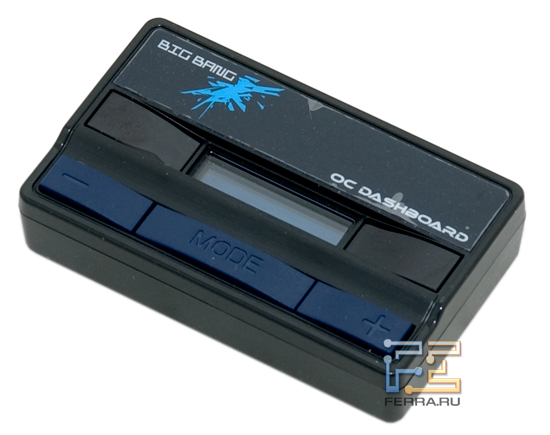

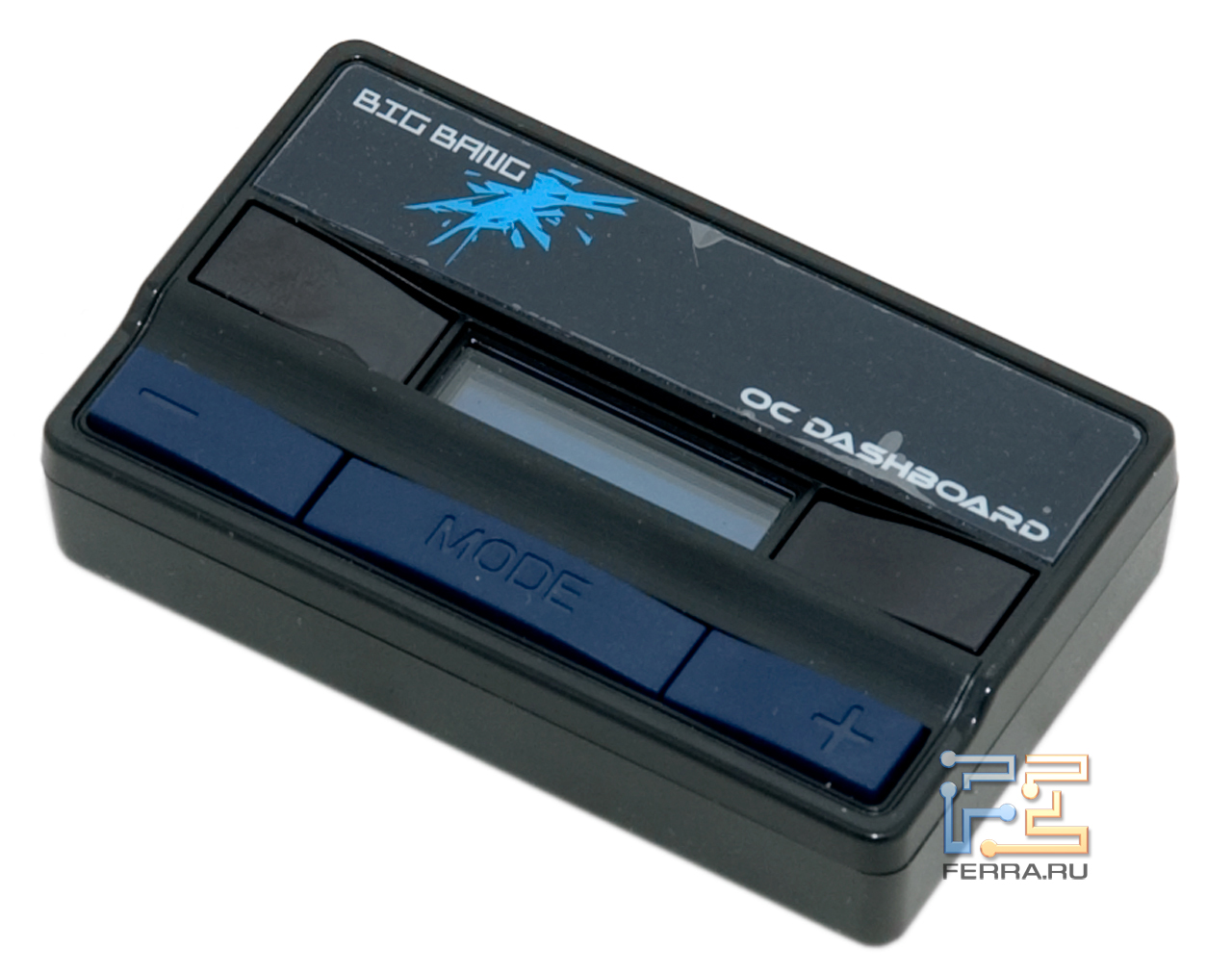

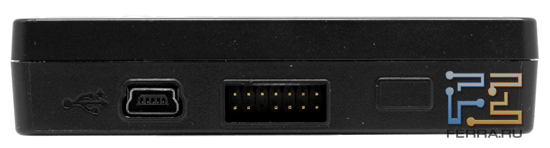

Наконец, оригинальной новинкой можно наречь внешний проводной блок управления параметрами платы, названный OC Dashboard. С виду устройство напоминает пейджер с крайне маленьким дисплеем.

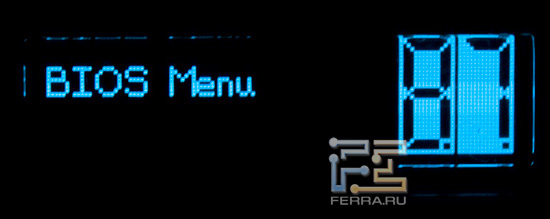

«Пейджер» оснащен несколькими кнопками и OLED-дисплеем, на который выводятся основные параметры, например, текущие частоты, настройки, обороты встроенных вентиляторов, напряжения. При этом все параметры позволительно изменять на лету прямо тут же – при помощи кнопок и личного разумения.

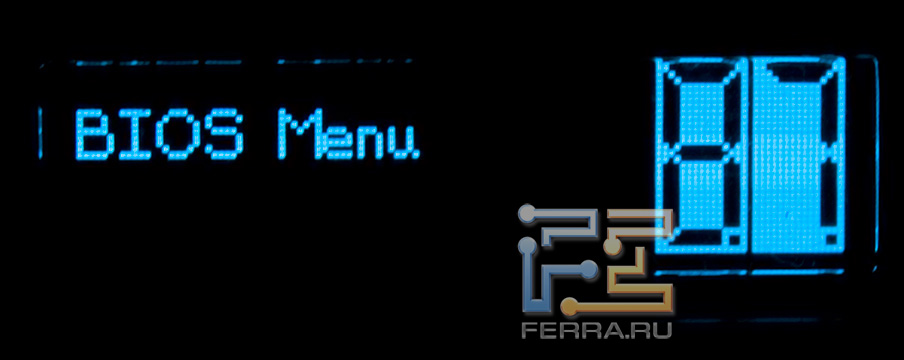

Также на дисплей выводятся POST-коды при загрузке системы. Управление OC Dashboard осуществляется сквозь экранное меню посредством кнопок, нажимая на которые, вы устанавливаете нужные параметры или выводите на экран требуемые данные. Подключается аппарат одним кабелем к разъему на задней панели платы. В общем, вы получаете универсальный оверклокерский пульт в свои руки, правда, это не ново (достаточно вспомянуть Asus OC Station), но зато сделано изящно. Остается только обратить аппарат в беспроводной, что также уже есть: AsRock AIWI, где в качестве «станции для разгона» может выступать iPhone.
В целом, штука интересная и полезная, но вот не учтены интересы пользователей с ослабленным зрением – дисплей очень мал, информацию, в особенности набранную мелким шрифтом, считывать непросто.
BIOS

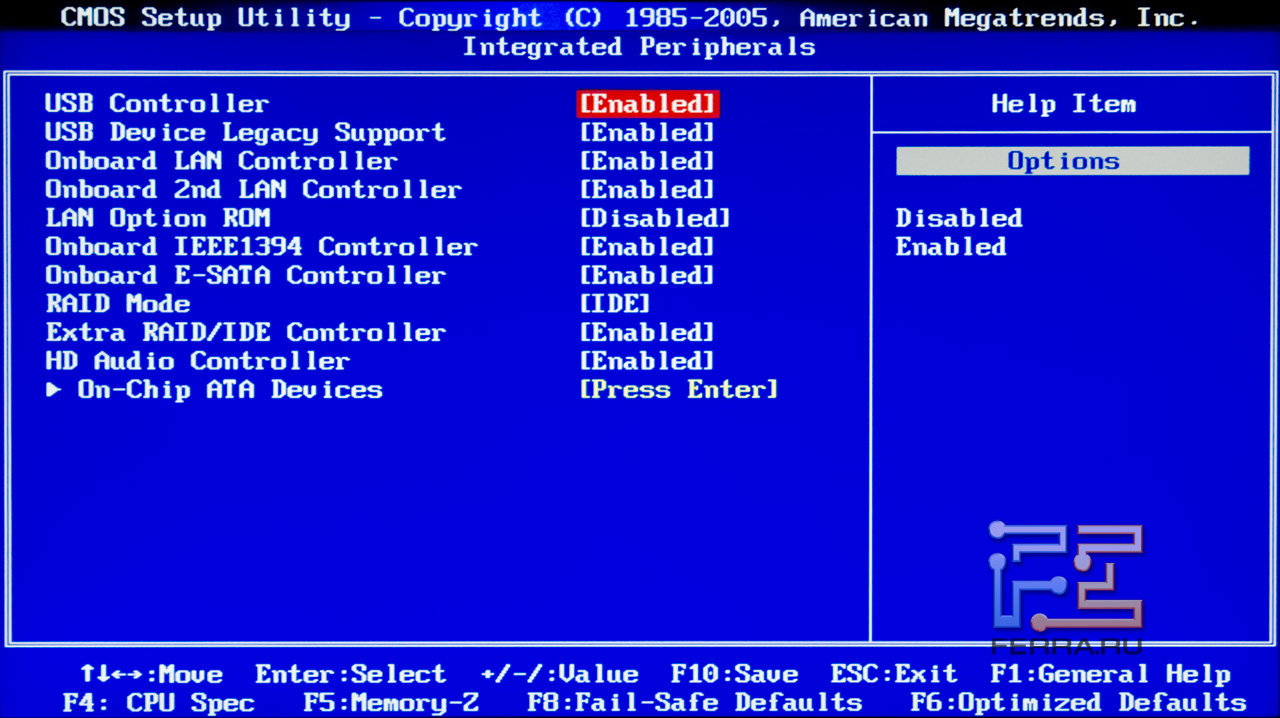

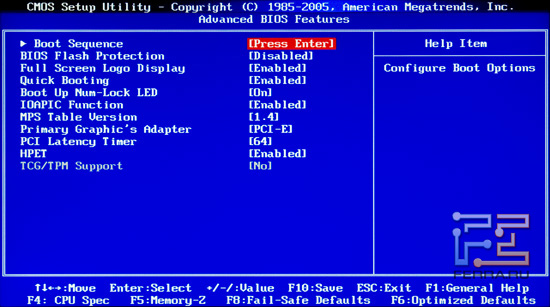

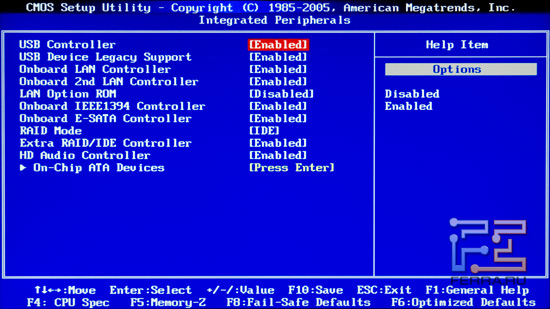

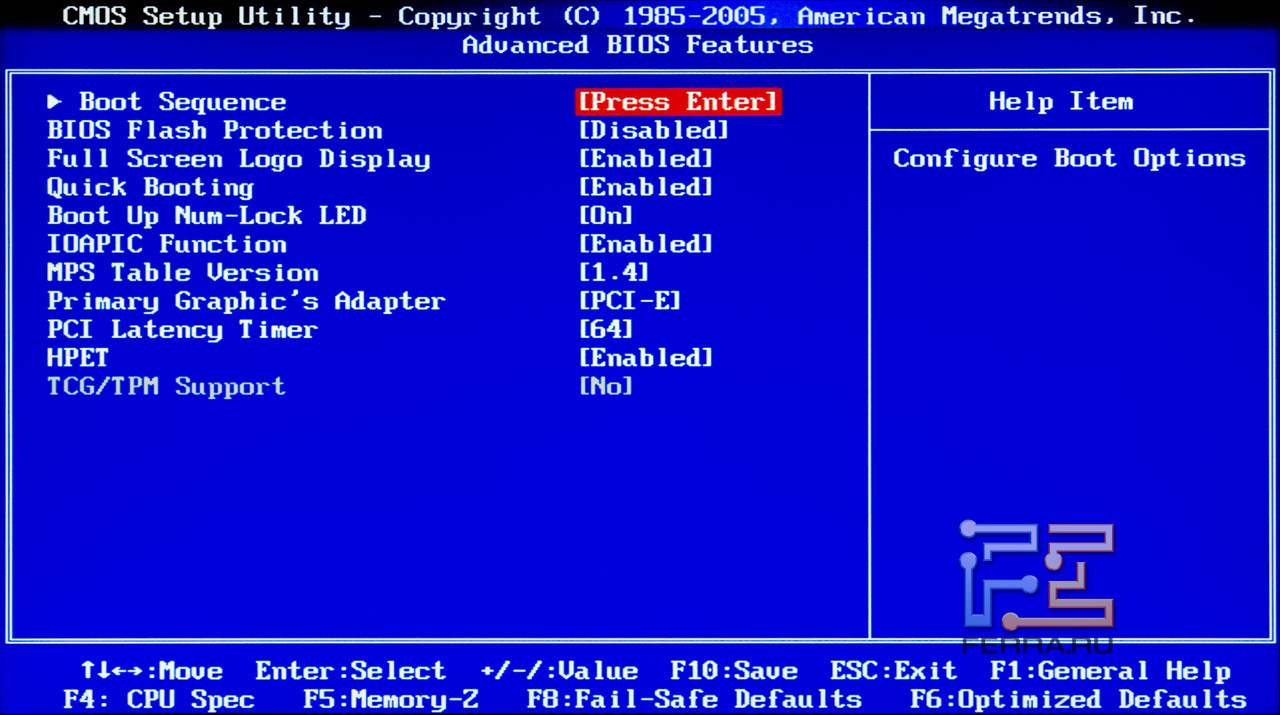

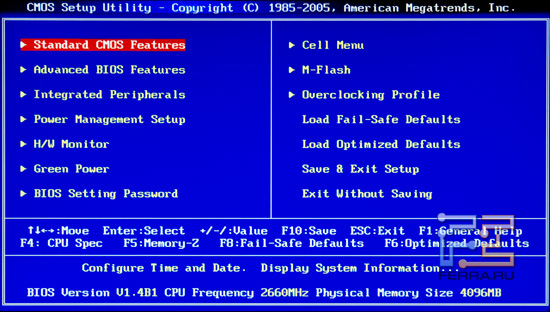

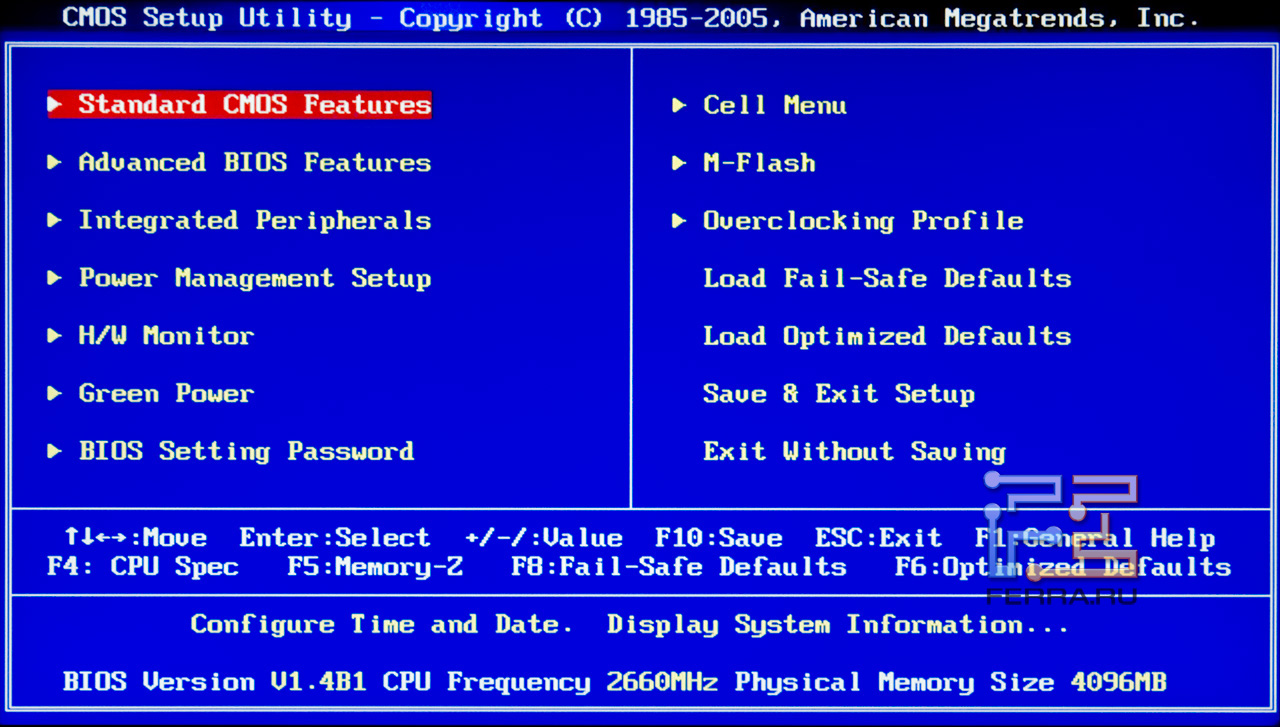

BIOS платы основан на микрокоде от AMI; к сожалению, параметры прошивки не указаны в инструкции к плате, как и объем микросхемы BIOS. Меню достаточно функционально, что и неудивительно для продукта подобного уровня, снаружи выглядит привычно для продуктов MSI, у которых стандартный вид AMI BIOS не изменяется, как у ASUS или AsRock.
В процессе работы с платой мы использовали последнюю версию BIOS с сайта MSI, потому как с близкий версией прошивки плата не всегда работала стандартно с нашими комплектующими, в частности, не стартовала. Прошивка очень богата настройками. Тут есть все, что может потребоваться любому энтузиасту и любителю разгона.

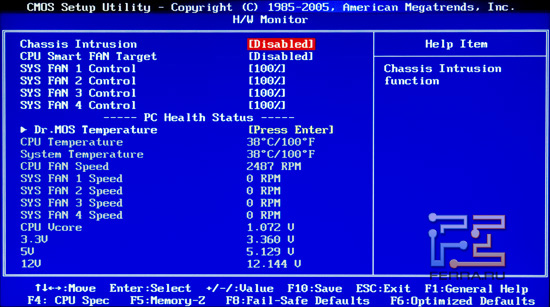

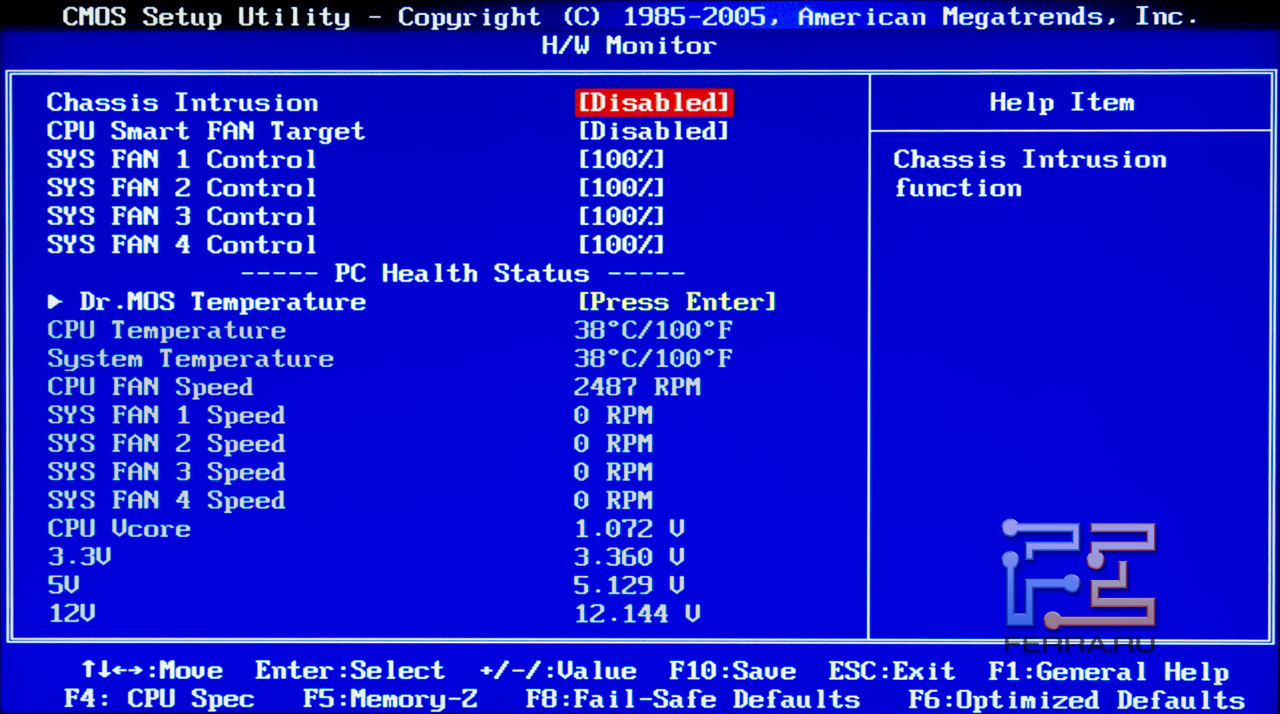

Страница мониторинга позволяет не только контролировать основные температуры системы, обороты всех вентиляторов и основные напряжения, но и управлять через настройки BIOS скоростью всех вентиляторов: процессорный может действовать в автоматическом режиме, а системные - на установленной в процентах скорости.

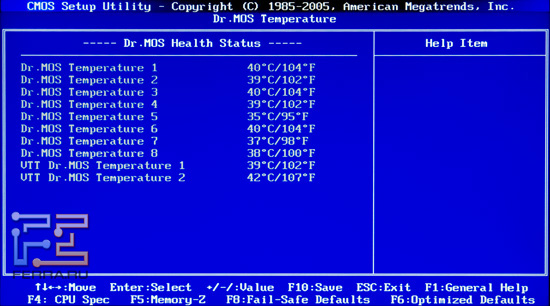

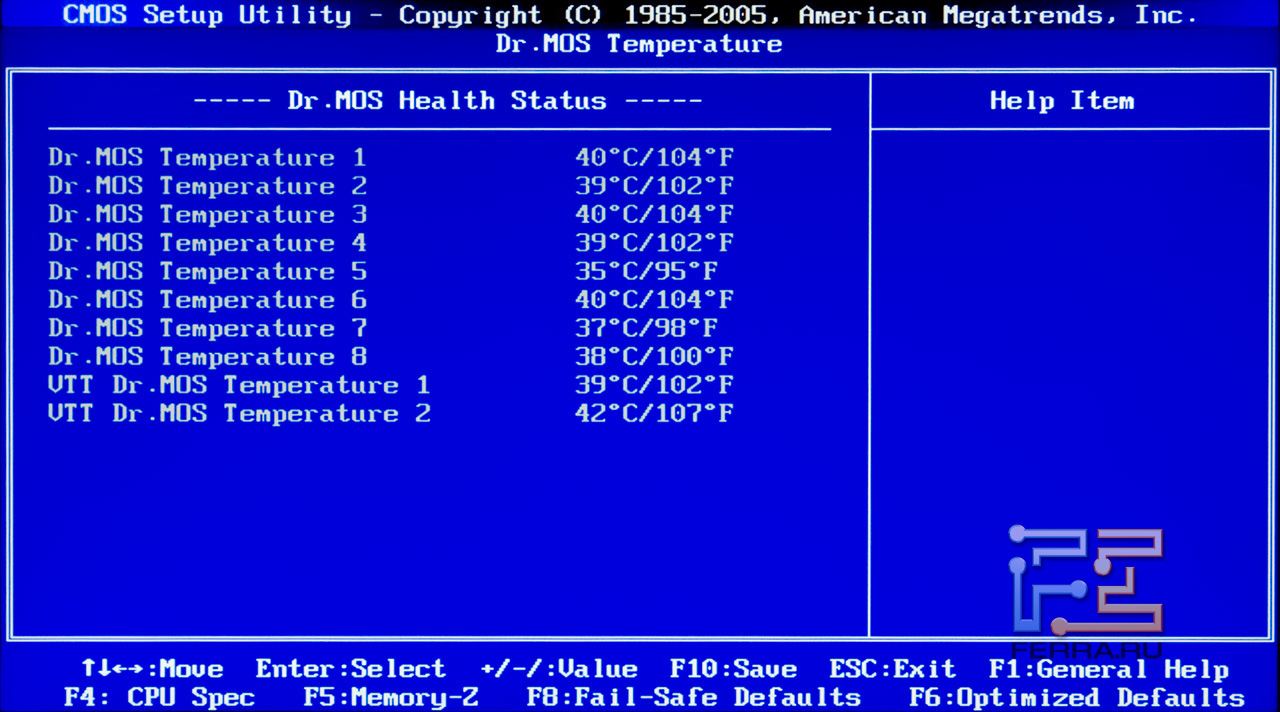

Но самое оригинальное – это надзор температуры всех десяти фаз контроллера питания процессора. Признаемся, такое мы видим нечасто.

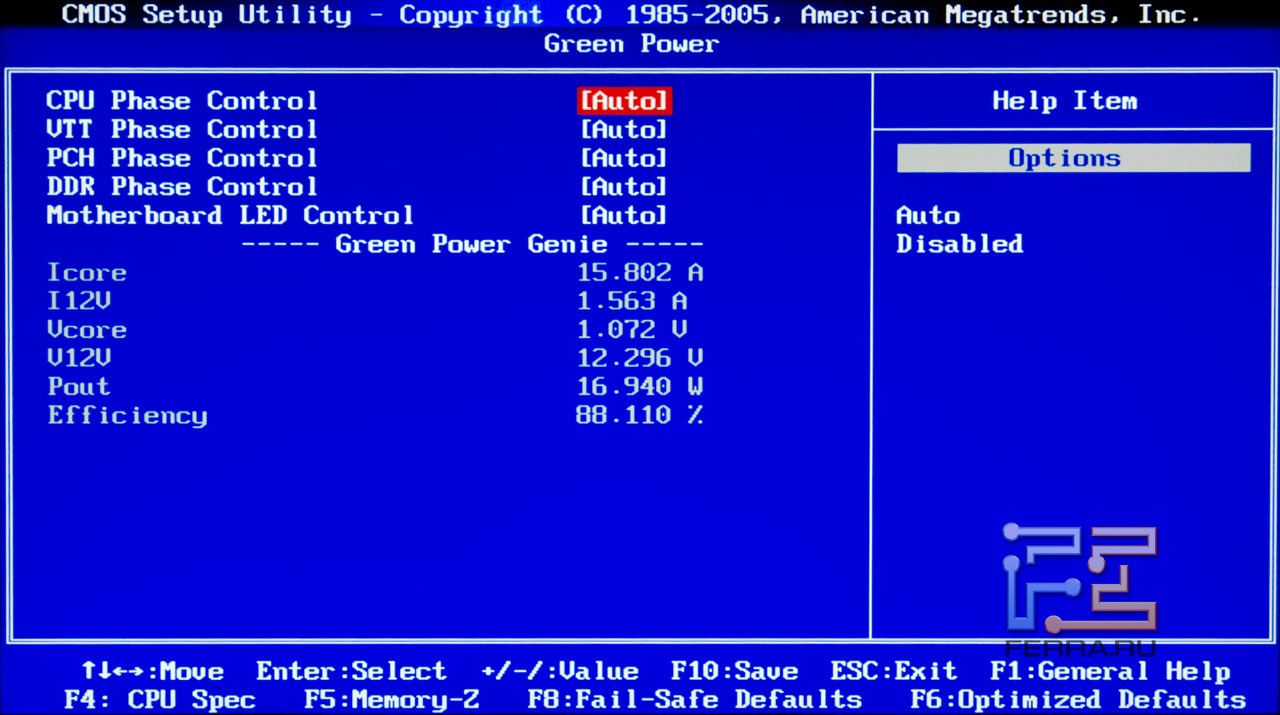

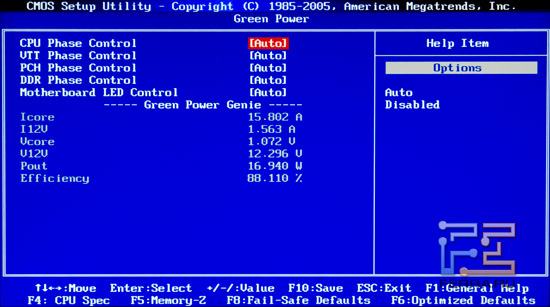

Предусмотрена отдельная страничка для управления питанием функции Green Power Genie. Здесь разрешается настроить все функции управления фазами питания и подаваемыми напряжениями в режиме Green Power.
Напомним, что Green Power работает только на неразогнанной системе, при разгоне организация отключается.

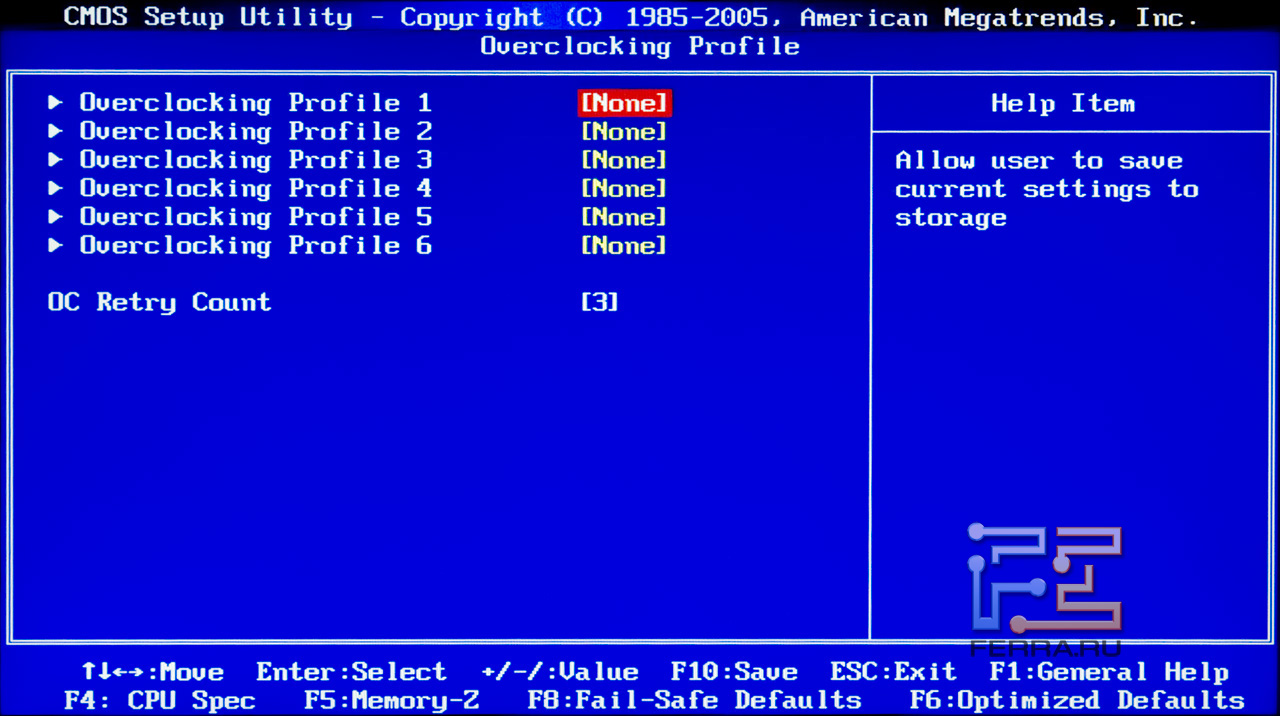

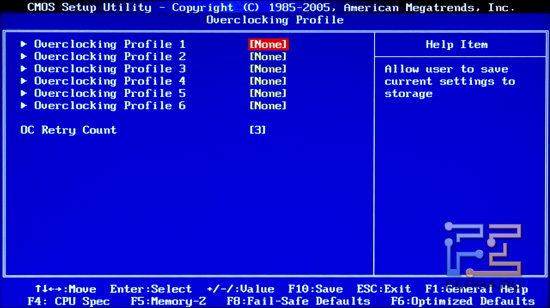

На фоне вышесказанного, да и вообще на фоне рынка современных системных плат, не будет удивительным и то, что BIOS позволяет сохранить до шести различных профилей настроек.

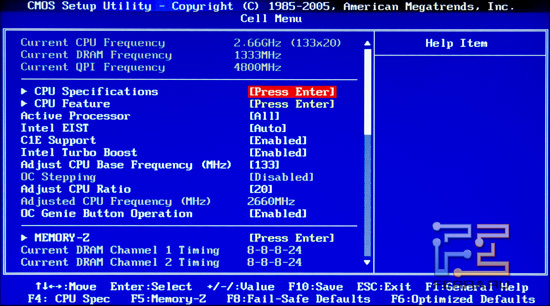

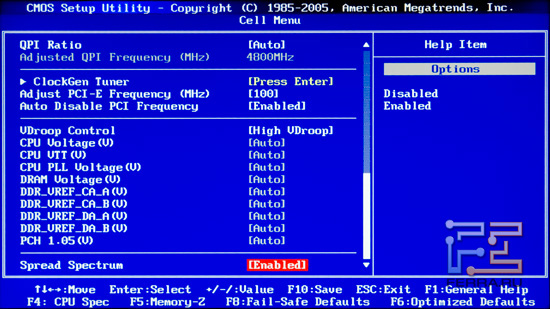

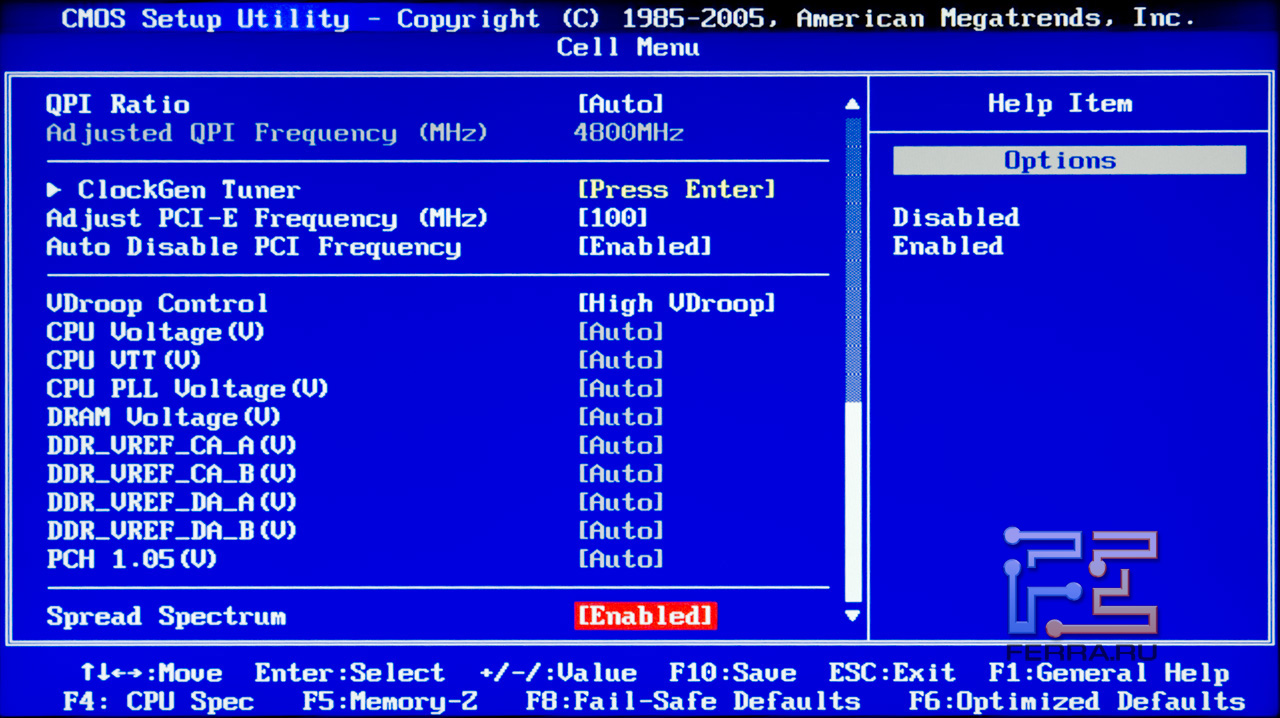

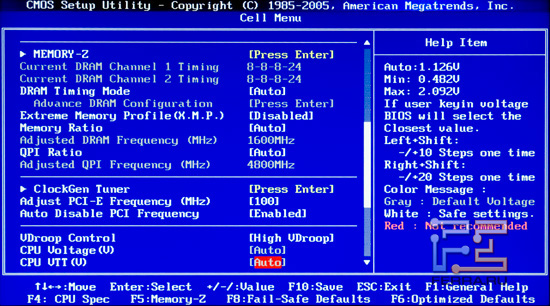

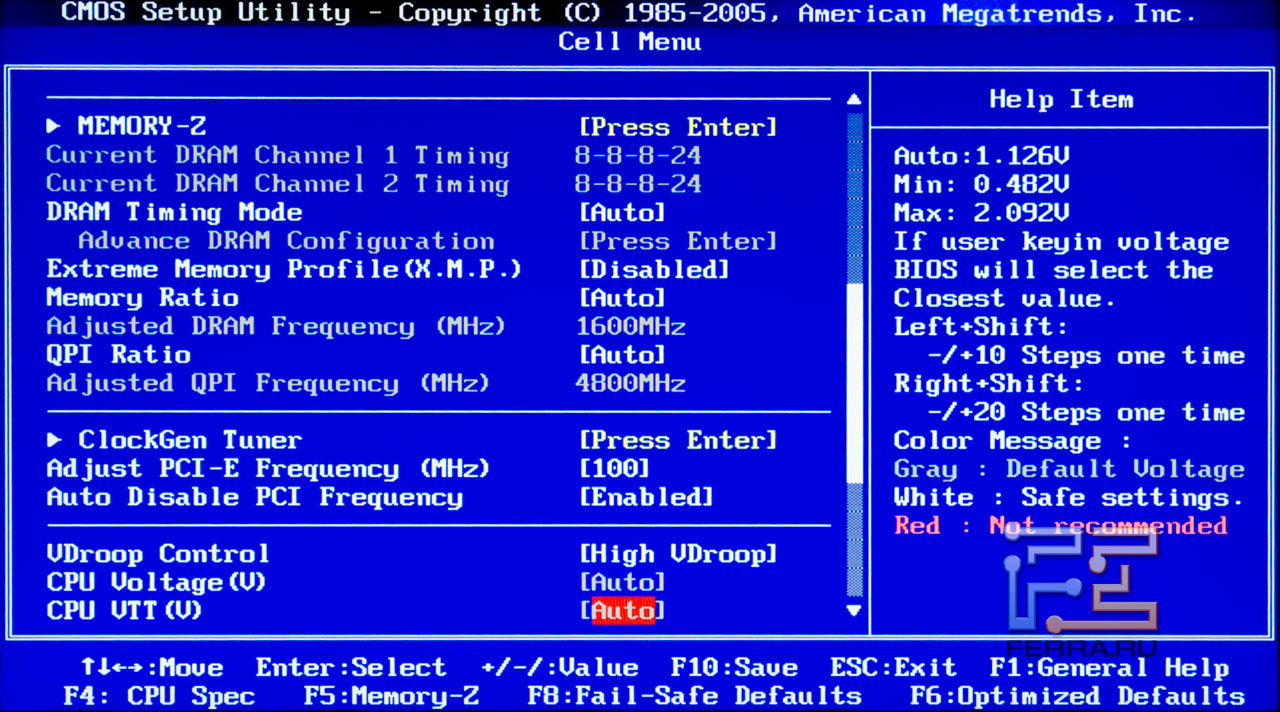

Самым интересным для оверклокера пунктом будет Cell Menu. В этом месте сосредоточен весь «центр управления полетами», обеспечивающий совершенный и всевластный контроль над напряжениями, таймингами памяти, частотами и второстепенными, но не менее важными настройками процессора и памяти.
Вообще перечисление всех настроек может занять не одну страницу убористого текста, поэтому желающие детально ознакомиться со всеми возможностями BIOS могут скачать инструкцию к плате с сайта MSI, которая, правда, на английском языке.

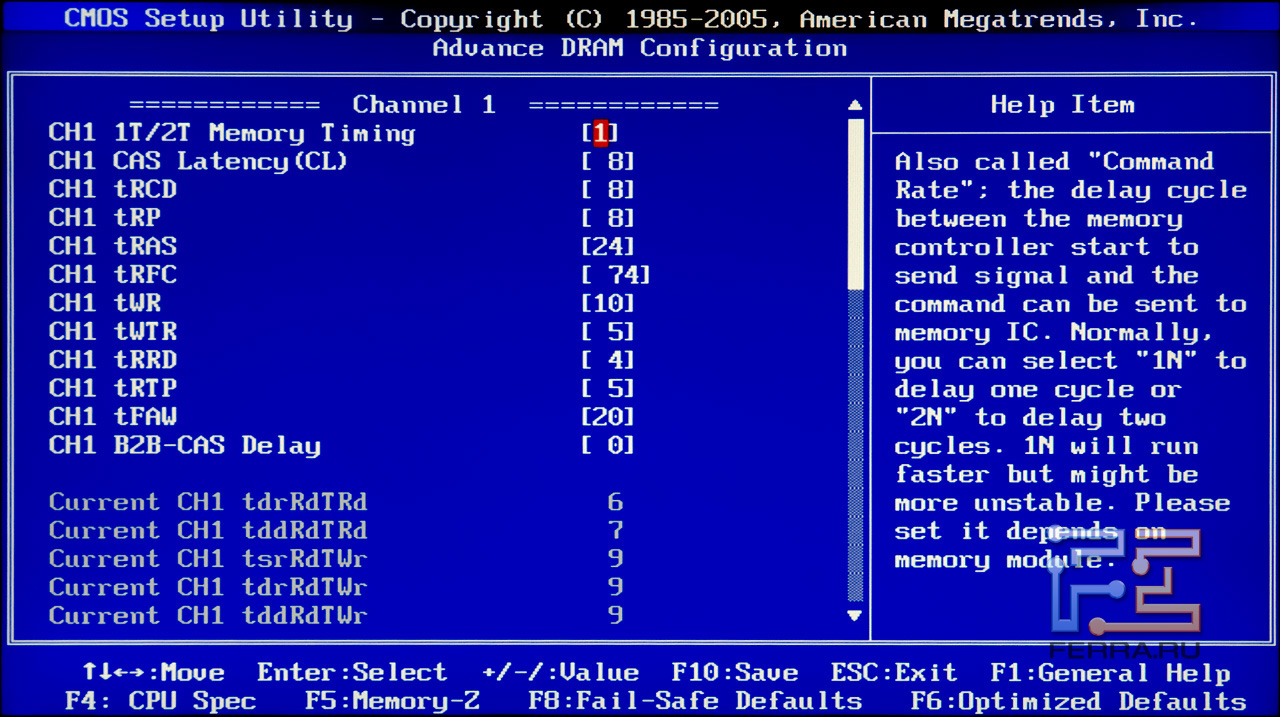

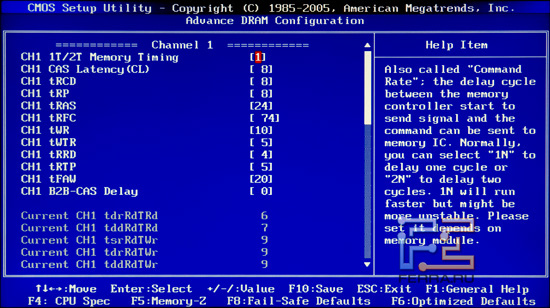

Плата поддерживает настройку базовой частоты процессора, частоты оперативной памяти (множителя), частоты PCI-E, а также допускает без малого полный контроль над таймингами памяти. Контроль напряжений кроме того широк: питание процессора, его uncore-части, генератора тактовой частоты, памяти, чипсета. Можно с легкостью настроить множитель процессора и более того функционирование Vdroop.

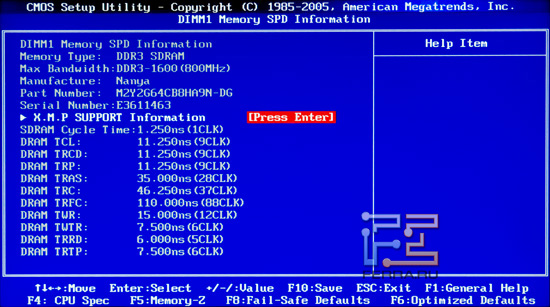

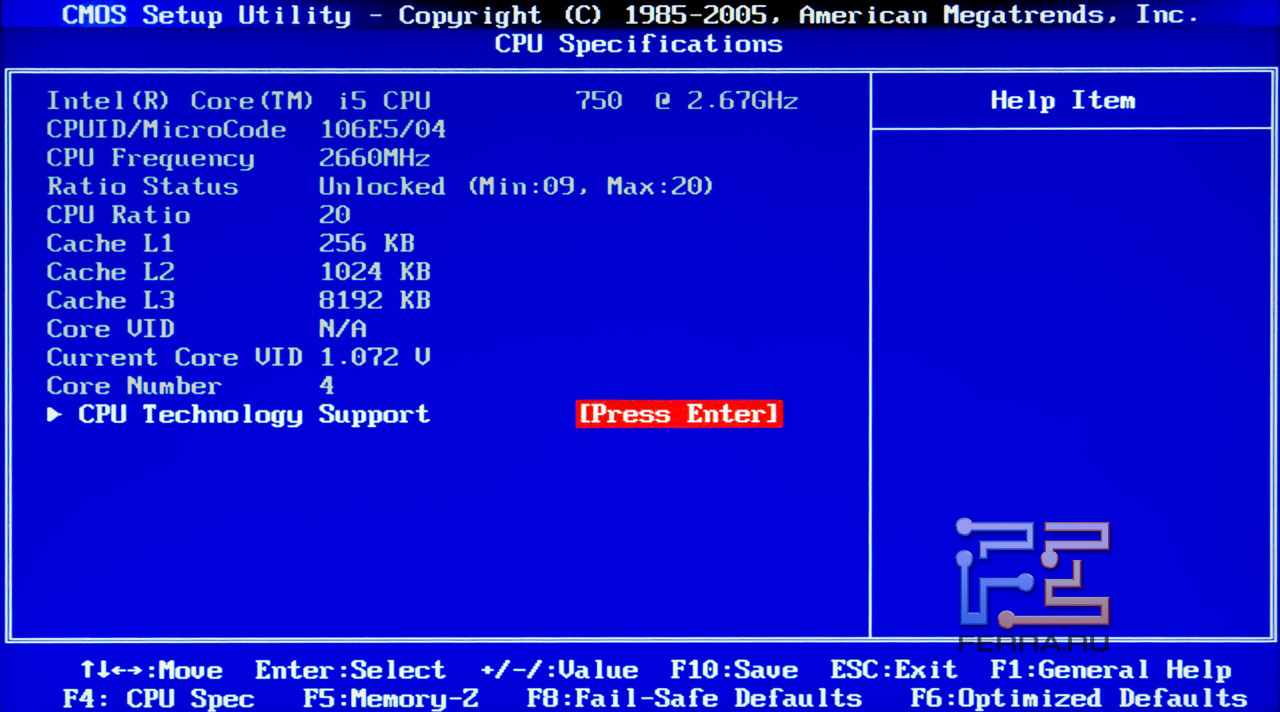

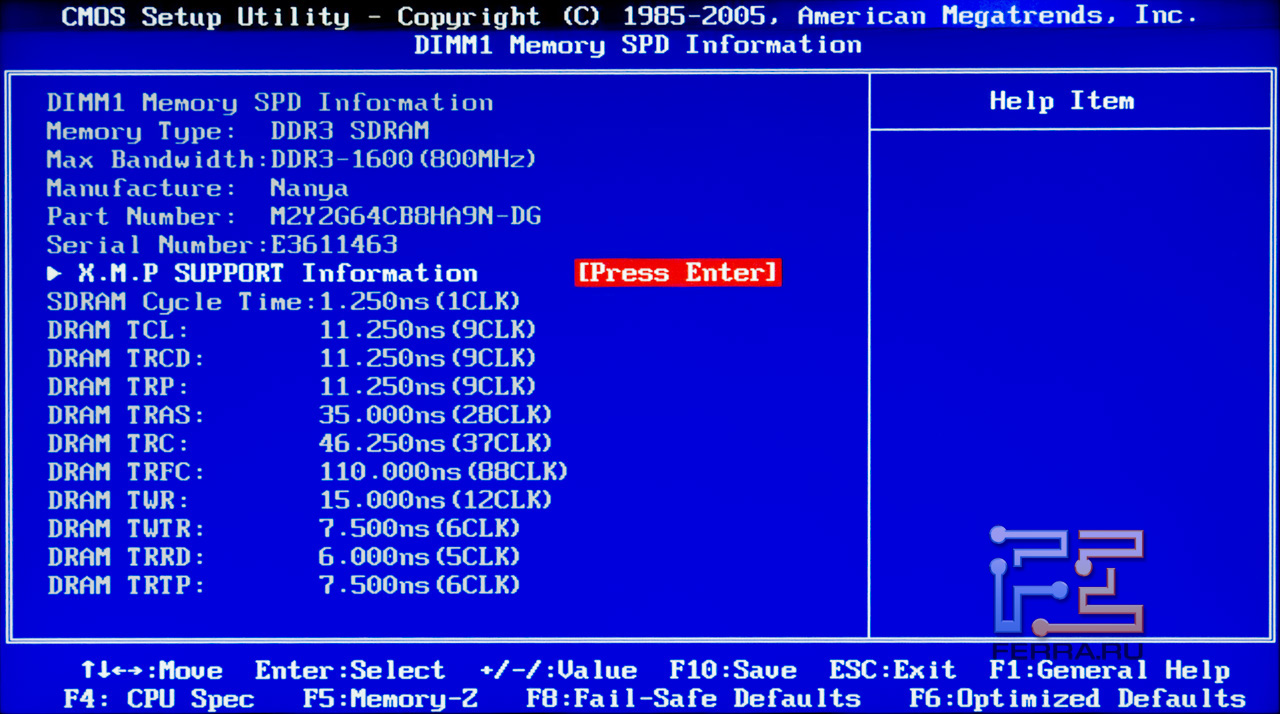

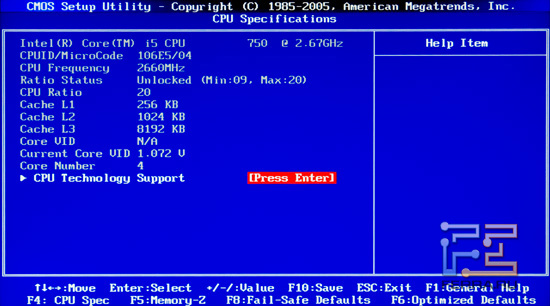

Есть и странички с характеристиками, например, процессора:
В целом же BIOS можно признать сыроватым, что объясняется новизной платы и обилием разнообразных функций на ней. К тому же с момента анонса прошивку уже достаточно хорошо отшлифовали, потому что с последней версией у нас возникли некоторые вопросы лишь к функционированию оперативной памяти, особенно в штатном режиме производительность была чуть ниже конкурентов – такого обычно не ждешь от ультимативного продукта.
Разгон на MSI Big Bang-Trinergy оказался не только интересным, но и удачным. Мы достигли реальной базовой частоты в 200 МГц, что является отличным результатом.
Тестирование
Тестирование мы проводили в сравнении с не менее интересной платой Gigabyte P55A-UD7, также покорившей 200 МГц базовой частоты. Тестовый стенд следующий:
- Процессор: Core i7-870
- Материнская плата: MSI Big Bang-Trinergy & Gigabyte P55A-UD7
- Память: 3*2 Elixir DDR3
- Видеокарта: Asus EAH 3650 TOP
- Жесткий диск: Western Digital WD3200JD
- Блок питания: Thermaltake 650 W
Платы сравнивались в штатном и разогнанном режимах.

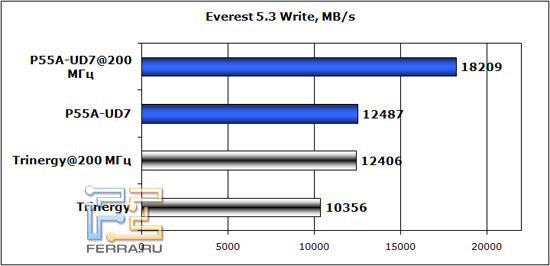

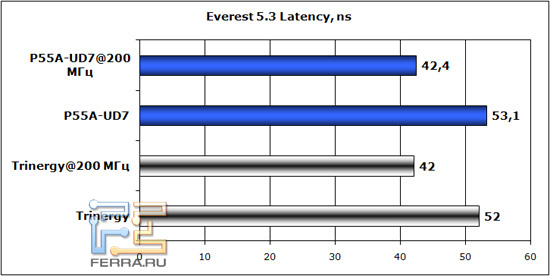

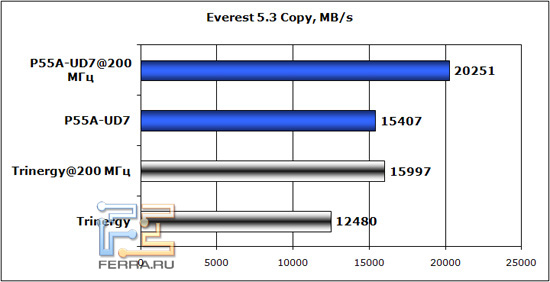

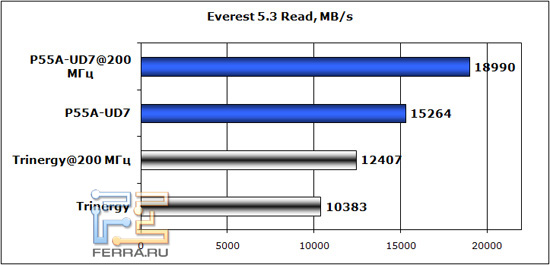

Everest Ultimate Edition
Как уже выше упоминалось, у нас возникли вопросы к работе подсистемы памяти на MSI Big Bang-Trinergy. Как видите, прыть работы памяти оставляет хотеть лучшего, хотя латентность можно назвать отличной. Похоже, в проигрыше виноват BIOS, который завышает какие-то вторичные задержки, некоторые из которых могут броско влиять на общую производительность, например, Back-to-Back Cas.

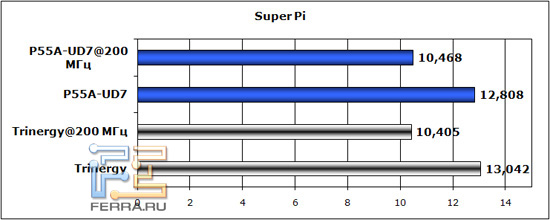

Super PI
Расчет числа Пи признает обе платы на глаз одинаковыми по производительности, неужто что только в штатном режиме MSI немного отстает от конкурента.

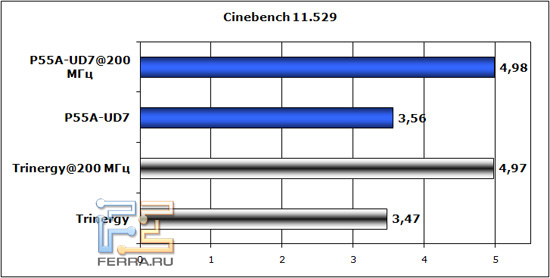

Cinebench 11.529
Синтетический тест Cinebench 11 говорит нам о немного меньшей скорости работы платы MSI по сравнению с топовым продуктом Gigabyte. Отставание в штатном режиме составляет 2.6%, а вот с разгоном системы ситуация выравнивается в лучшую сторону.

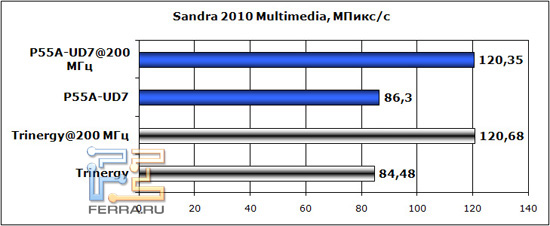

Sandra 2010

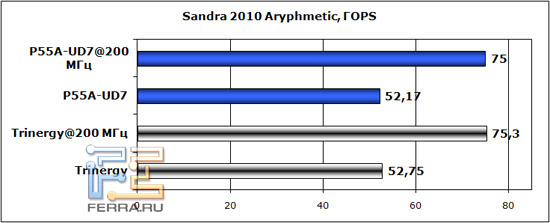

Мультимедийный тест Sandra тоже согласен с Cinebench, здесь также видно отставание платы в номинальном режиме, составляющее 2.1%. А вот арифметический тест учитывает только производительность АЛУ процессора, которая не отличается у обеих плат, если не мнить погрешность, которая может добиваться 1%.

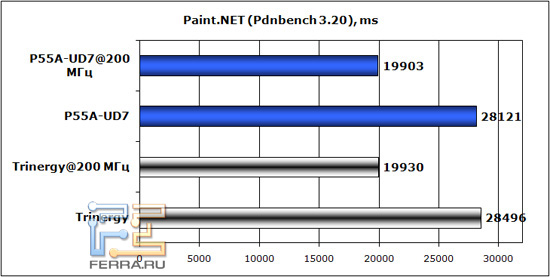

Paint.NET (Pdnbench 3.20)
Графические операции подтверждают полученные раньше выводы: проблемы с оперативной памятью не дают системной плате MSI выйти в лидеры, но разгон все практически разрешает – оба продукта идут «ноздря в ноздрю».

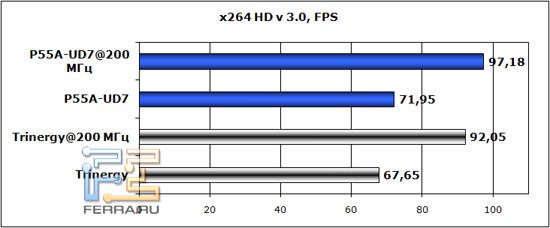

x264 HD v3.0
Самый мультимедийный тест явно не остался доволен производительностью системы с MSI Big Bang-Trinergy. Причем отставание в 5.5% бесспорно даже на разогнанной системе.

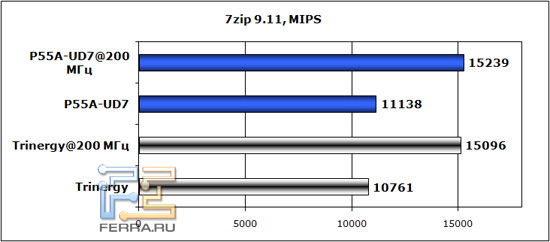

7Zip 9.11
О том же, хоть и не так громко, вторит и архиватор, которому скорость оперативной памяти не менее важна, чем декодеру HD. Если в разгоне отличалка видна, но не достигает 1%, то в штатном режиме отставание MSI составляет 3.5%.

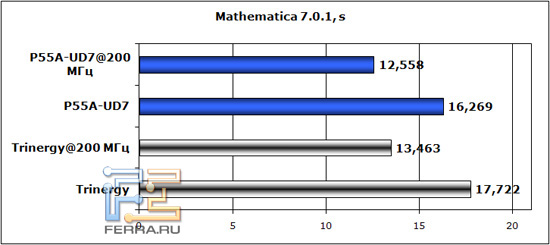

Mathematica 7.0.1
Наш математический тест отдал однозначное предпочтение плате Gigabyte, которая обогнала MSI в данном тесте достаточно серьезно. Разница в разгоне составила рекордные 7.2%, а в номинале – 8,9%.

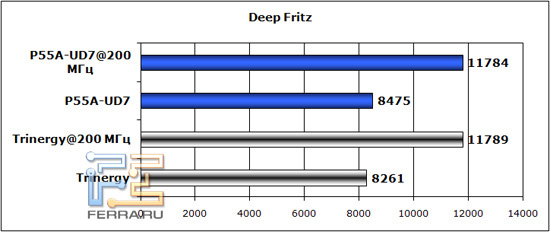

Deep Fritz
Шахматный бенчмарк, пожалуй, очень демократичен. В номинальном режиме, конечно, и тут плата MSI не смогла взять быка за рога, но в разгоне не только достигла производительности, но и даже кот наплакал обогнала продукт от Gigabyte. Будем надеяться, что это не погрешность измерения.
Выводы
Рассмотренный нами в эти дни продукт высоких технологий интересен, но многие из вас, увидев на полке магазина MSI Big Bang-Trinergy, присвистнут и пройдут мимо – для большинства, причем подавляющего, данный продукт будет не нужен.
Плату можно сравнить с болидом Формулы-1: автоагрегат точь-в-точь так же дорог по сравнению с обычными авто, на нем применяются и обкатываются все самые современные и продвинутые технологии (форсированные моторы, быстрые коробки передач, электронные системы), которые вслед за тем переходят в обычные автомобили, становясь все более доступными массовому потребителю. Как раз таким «болидом» можно прозвать плату от MSI и портрет её пользователя вырисовывается только один – это высококлассный профессионал-энтузиаст, который существовать не может без разгона системы и тотального контроля за её параметрами. А уж эти-то функции плата Big Bang-Trinergy предоставляет сполна, нужно только чуть-чуть шлифануть коленвал… ой, простите – BIOS.
Опубликовано: 30 июля 2010
