Выбираем материнскую плату и изучаем как она устроена

Материнских плат на рынке представлено огромное количество, разрешено найти десятки моделей самых различных конфигураций, цен и форм-факторов более того одного производителя, а уж самих производителей больше десятка. В результате порой даже специалисту сложно подобрать плату под запросы пользователя или указанную цена системного блока. Решению этой задачи и посвящен наш сегодняшний конфигуратор-гид по выбору материнской платы.

Вы можете познать больше о конструкции, устройстве и разъемах материнской платы на следующей странице, а можете безотлагательно перейти к подбору подходящего варианта. Но сначала - пара слов о позиционировании материнских плат.

Бюджетный офисный ПК (300$)

Компьютеры, предназначенные для офиса или как "печатная машинка" для дома. Для офисного компьютера выбирается материнская плата на базе интегрированного чипсета, так как игрывать в игры в офисе ни к чему, а вот домашний компьютер стоит оснастить самой дешевой видеокартой и материнской платой без встроенного видеоядра. Стоимость материнской платы для такого ПК варьируется от 1200 до 2000 руб.

Бюджетный домашний ПК (400$)

Такой компьютер, как правило, оснащается дискретной видеокартой, покупается для всей семьи и обеспечивает минимальную производительность в 3D-играх. Выбор материнских плат здесь больше, а ценовой диапазон - от 1500 до 3000 руб.

Массовый домашний ПК (500-1000$)

Здесь уже мощнее видеокарта и, как правило, процессор. Компьютеры HTPC серьезного уровня также позволительно отнести в данный ценовой диапазон, в котором стоимость материнской платы составляет от 2000 до 4500 руб.

Игровой ПК (от 1000$)

Серьезный процессор, мощная видеокарта - вот начинка хорошего игрового ПК. Основой подобного компьютера может быть только мощная материнская плата на современном чипсете. Стоимость материнской платы начинается от 3500 руб.

Естественно, разделение конфигураций субъективное, как и выбранных нами продуктов. Мы не старались отнять лучшие материнские платы, ибо таковых нетрудно не существует: каждая по-своему уникальна благодаря стремлению каждого производителя выделить аккурат свой продукт.

AsRock 4COREN73PV-HD720P

Серьезный продукт на чипсете Nvidia GeForce 7100/nForce630i. При низкой цене плата

обладает поддержкой всей линейки процессоров Intel Socket LGA775, есть RAID,гигабитный сетевой контроллер и даже выход DVI.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron D, Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 1x PCI-E x1 2x PCI	2x PS/2 1x LPT 1x RJ-45	10/100/1000M LAN Звуковые порты с 3 разъемами
Socket LGA775	4x SATA-II 1x IDE 1x Floppy	4x USB 1x USB header (2 порта)
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,5,10,JBOD	1x VGA 1x DVI
До 4 Гб	6-ch звук	Line In Line Out Mic In
Чипсет Nvidia nForce 630i
GeForce 7100, SM3.0, до 256 Мб ОЗУ

ASUS P5N73-AM

Плата от Asus на чипсете GeForce 7050/nForce 610 i выглядит попроще по сравнению с AsRock4COREN73PV-HD720 P: RAID менее функционален и сетевойконтроллер только 100 Мбит/с.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 1x PCI-E x1 2x PCI	2x PS/2 1x LPT 1x COM 1x RJ-45	10/100M LAN Звуковые порты с 6 разъемами (без переназначения)
Socket LGA775	4x SATA-II 1x IDE 1x Floppy	4x USB 2x USB header (4 порта )
DDR2 PC2-5300, PC2-4200	RAID 0,1	1x VGA
До 4 Гб		6-ch звук
Чипсет Nvidia nForce 610i
GeForce 7050, SM3.0, до 256 Мб ОЗУ

Gigabyte GA-G31M-S2C

Бюджетное вывод на базовом чипсете Intel G31.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 1x PCI-E x1 2x PCI	2x PS/2 1x LPT 1x COM 1x RJ-45	10/100M LAN Звуковые порты с 3 разъемами
Socket LGA775	4x SATA-II 1x IDE 1x Floppy	4x USB 2x USB header (4 порта )
DDR2 PC2-6400, PC2-5300	RAID не предусмотрен	1x VGA
До 4 Гб		6-ch звук
Чипсет Intel G31 Express
Видео GMA 3100

MSI G31M3-F

Недорогая плата с поддержкой процессоров 1333 МГц, 4 ГБоперативной памяти DDR2.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 2x PCI	2x PS/2 1x LPT 1x COM 1x RJ-45	10/100/1000M LAN Звуковые порты с 3 разъемами
Socket LGA775	4x SATA-II 1x IDE 1x Floppy	4x USB 2x USB header (4 порта )
DDR2 PC2-6400, PC2-5300	RAID не предусмотрен	1x VGA
До 4 Гб		8-ch звук
Чипсет Intel G31 Express
Видео GMA 3100

ASRock G43TWINS-FullHD

Предлагает мощное графическое ядро G43(GMA X4500)и комбинированные слоты для оперативной памяти DDR2 и DDR3, что может быть полезно при апгрейде системы вдальнейшем.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E 2.0 x16 1x PCI-E x1 2x PCI	2x PS/2 1x RJ-45	10/100/1000M LAN Звуковые порты с 6 разъемами (без переназначения)
Socket LGA775	4x SATA-II 1x IDE 1x Floppy	6x USB 2x USB header (4 порта )
DDR2 PC2-6400, PC2-5300 DDR3 PC3-10600, PC3-8500, PC3-6400	RAID не предусмотрен	1x VGA 1x Display Port 1x DVI-D
До 8 Гб DDR2 До 4 Гб DDR3		8-ch звук
Чипсет Intel G43 Express
Видео GMA X4500, SM4.0, до 352 Мб ОЗУ

ASRock P45TS

Очень интересная плата на современном чипсете P45. Неплохой отбор для бюджетной машины с прицелом на апгрейд.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E 2.0 x16 3x PCI-E x1 3x PCI	2x PS/2 1x RJ-45 1x S-PDIF Out 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами (без переназначения)
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	6x USB 2x USB header (4 порта )
DDR2 PC2-6400, PC2-5300 DDR3 PC3-10600, PC3-8500, PC3-6400	RAID не предусмотрен
До 16 Гб DDR2 До 8 Гб DDR3		8-ch звук
Чипсет Intel P45 Express
Видео нет

ASUS P5QL-CM

Типичный агент интегрированных решений на Intel G43.Выделяется наличием выводов HDMI/DVI- неплохой вариант для бюджетной системы HTPC.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E 2.0 x16 1x PCI-E x1 2x PCI	1x PS/2 1x COM 1x LPT 1x RJ-45	10/100/1000M LAN Звуковые порты с 6 разъемами (без переназначения)
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	4x USB 3x USB header (6 портов )	Asus Express Gate
DDR2 PC2-6400, PC2-5300	RAID не предусмотрен	1x VGA 1x Display Port 1x DVI-D
До 8 Гб DDR2		8-ch звук
Чипсет Intel G43 Express
Видео GMA X4500, SM4.0, до 352 Мб ОЗУ

ASUS P5QL SE

Пожалуй, лучшая основа для домашней системы за 400$.Современный чипсет, помощь самых последних моделей Core2 Duo/Quad, а что ещё нужно?Остальное можно добавить дополнительными платами.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 2x PCI-E x1 3x PCI	1x PS/2 1x COM 1x LPT 1x RJ-45	10/100/1000M LAN Звуковые порты с 3 разъемами
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	6x USB 2x USB header (4 порта )
DDR2 PC2-6400, PC2-5300	RAID не предусмотрен
До 8 Гб DDR2		6-ch звук
Чипсет Intel P43 Express
Видео нет

GigaByte GA-EP31-DS3L

Наипростейший вариант для дешевого компьютера на базе P31. Плата поддерживает процессоры Pentium4 с шиной 800/1066 МГц.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 3x PCI-E x1 3x PCI	2x PS/2 1x COM 1x LPT 1x RJ-45 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	4x SATA-II 1x IDE 1x Floppy	4x USB 2x USB header (4 порта )
DDR2 PC2-8500, PC2-6400, PC2-5300	RAID не предусмотрен
До 4 Гб DDR2		6-ch звук
Чипсет Intel P31 Express
Видео нет

GigaByte GA-EP43-DS3L

Плата на Intel P43 от Gigabyte обладаетбазовым набором характеристик (поддержка всех современных процессоров Core 2, памяти DDR2), но не имееттаких "излишеств", как Fire-Wireили RAID.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 4x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x LPT (int) 1x RJ-45 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver)
DDR2 PC2-8500, PC2-6400, PC2-5300	RAID не предусмотрен
До 8 Гб DDR2		8-ch звук
Чипсет Intel P43 Express
Видео нет

MSI P35NEO-F

Популярный производительный чипсет Intel P35 великолепно себя чувствует вбюджетном ПК. Плата от MSI предоставляет минимальный комплект функций, но поддерживает все современные процессоры Intel.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 3x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x LPT 1x RJ-45	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	5x SATA-II 1x IDE 1x Floppy	4x USB 4x USB header (8 портов )	Gigabyte DES (Dynamic Energy Saver)
DDR2 PC2-6400, PC2-5300	RAID не предусмотрен
До 8 Гб DDR2		8-ch звук
Чипсет Intel P35 Express
Видео нет

ASUS P5N7A-VM

Мощная материнская плата для HTPC набазе Nvidia GeForce9300 с полной поддержкой воспроизведения HD-форматов,выполненная в форм-факторе micro-ATXдля установки в компактные корпуса типа "Desktop",наиболее подходящие для HTPC.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron D, Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E 2.0 x16 1x PCI-E x1 2x PCI	1x PS/2 1x COM (int) 1x LPT (int) 1x RJ-45 1x eSATA 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами (без переназначения) Поддержка PhysX
Socket LGA775	5x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Q-Fan2
DDR2 PC2-6400, PC2-5300	RAID 0,1,5, JBOD	1x VGA 1x Display Port 1x HDMI 1x DVI-D
До 16 Гб DDR2		8-ch звук
Чипсет Nvidia GeForce 9300
Видео GF 9300, SM3.0, до 512 Мб ОЗУ, аппаратный HD

ASUS P5Q-VM

Плата на чипсете Intel G45, предназначенная для HTPC. Не сильно богато оснащена, зато сравнительно недорогая.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 2x PCI-E x1 1x PCI	1x PS/2 1x COM (int) 1x RJ-45	10/100/1000M LAN Звуковые порты с 6 разъемами (без переназначения)
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Fan Xpert
DDR2 PC2-6400, PC2-5300	RAID не предусмотрен	1x VGA 1x DVI-D
До 16 Гб DDR2		8-ch звук
Чипсет Intel G45 Express
Видео GMA X4500HD, SM4.0, до 1849 Мб ОЗУ, аппаратный HD

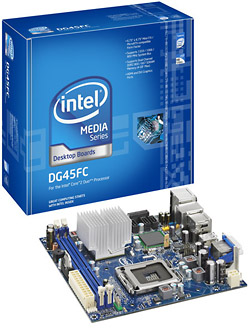

INTEL DG45FC

Очень занимательный продукт на базе чипсета Intel G45 в формате Mini- ITX: с помощью данной платформы не возбраняется справить крайне маленькийкомпьютер и использовать его, например, в качестве видеомагнитофона или клиентаTorrent-сетей.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x1	1x COM (int) 1x RJ-45 1x eSATA 1x Optical Out	10/100/1000M LAN Звуковые порты с 5 разъемами (без переназначения)
Socket LGA775	4x SATA-II	6x USB 2x USB header (4 порта )	Mini-ITX
DDR2 PC2-6400, PC2-5300	RAID 0,1,0+1,5	1x HDMI 1x DVI-I
До 4 Гб DDR2		8-ch звук
Чипсет Intel G45 Express
Видео GMA X4500HD, SM4.0, до 1849 Мб ОЗУ, аппаратный HD

EliteGroup P45T-A

Недорогая "рабочая лошадка" на базе чипсета Intel P45 споддержкой CrossFire.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	2x PCI-E x16 2x PCI-E x1 2x PCI	2x PS/2 1x COM 1x RJ-45 1x eSATA	10/100/1000M LAN Звуковые порты с 3 разъемами
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	CrossFire поддерживается
DDR2 PC2-9600, PC2-6400, PC2-5300	RAID 0,1,0+1,5
До 16 Гб DDR2		8-ch звук
Чипсет Intel P45 Express
Видео нет

GigaByte GA-EP35-DS4

Прошлогодний хит, перешедший в разряд бюджетных. Успеетекупить - получите отменный разгонный потенциал и сможете сэкономить напроцессоре. Если, конечно, вам понравится копаться с "железом".

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	2x PCI-E x16 3x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x LPT (int) 1x RJ-45 3x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	8x SATA-II 1x IDE 1x Floppy	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver) CrossFire
DDR2 PC2-6400, PC2-5300	RAID 0,1,0+1,5
До 8 Гб DDR2		8-ch звук
Чипсет Intel P35 Express
Видео нет

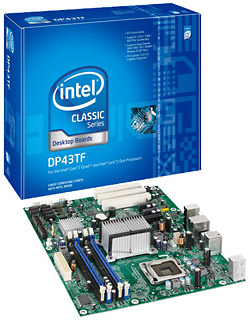

INTEL DP43TF

Недорогая плата для игровой системы начального уровня.Оснащена Fire-Wire, потомупригодится владельцам видеокамер DV.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Pentium 4, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 3x PCI-E x1 3x PCI	2x PS/2 1x COM (int) 1x LPT (int) 1x RJ-45 2x IEEE-1394 (1x int)	10/100/1000M LAN Звуковые порты с 3 разъемами
Socket LGA775	6x SATA-II 1x IDE	6x USB 3x USB header (6 портов )
DDR2 PC2-8500, PC2-6400, PC2-5300	RAID не предусмотрен
До 8 Гб DDR2		6-ch звук
Чипсет Intel P43 Express
Видео нет

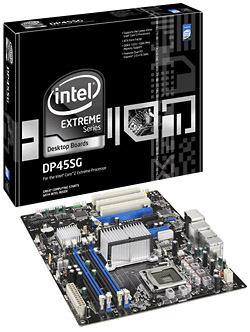

INTEL DP45SG

Мощная и "навороченная" материнская плата Intelс поддержкой CrossFire - возможностью объединения двухвидеокарт AMD для увеличения производительности.Поддерживает только память DDR3.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	2x PCI-E x16 2x PCI-E x1 3x PCI	1x COM (int) 1x RJ-45 2x IEEE-1394 (1x int) 1x eSATA	10/100/1000M LAN Звуковые порты с 5 разъемами
Socket LGA775	5x SATA-II	6x USB 3x USB header (6 портов )	CrossFire поддерживается
DDR3 PC3 -10600, PC3-85 00, PC3-6400	RAID 0,1,0+1,5
До 16 Гб DDR3		8-ch звук
Чипсет Intel P45 Express
Видео нет

Asus P5Q

Уже рассмотренная на нашем сайте Asus P5Q - хороший вариант для компьютера стоимостью около 1000$. Единственнымнедостатком платы является отсутствие поддержки CrossFire.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	1x PCI-E x16 2x PCI-E x1 3x PCI	2x PS/2 1x COM (int) 1x RJ-45 2x IEEE-1394 (1x int) 1x S-PDIF Out	10/100/1000M LAN Звуковые порты с 5 разъемами
Socket LGA775	8x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Fan Xpert
DDR2 PC2-8500, PC2-6400, PC2-5300	RAID 0,1,0+1,5
До 16 Гб DDR2		8-ch звук
Чипсет Intel P45 Express
Видео нет

Asus P5Q3

Приемлемый вариант с поддержкой CrossFire,памяти DDR3 и удобной компоновкой разъемов и слотов.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	2x PCI-E x16 3x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x RJ-45 2x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	8x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Fan Xpert CrossFire
DDR3 PC3 -10600, PC3-85 00, PC3-6400	RAID 0,1,0+1,5
До 16 Гб DDR3		8-ch звук
Чипсет Intel P45 Express
Видео нет

ASUS P5Q-E

Хорошая оверклокерская плата со всеми возможными функциями,в том числе EPU - системой экономии энергии, почему-тоне работающей с разогнанным процессором. Впрочем, эта проблема есть и упродуктов Gigabyte и MSI,оснащенных системами Energy Saver.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	3x PCI-E x16 2x PCI-E x1 2x PCI	1x PS/2 (универсальный) 1x COM (int) 2x RJ-45 2x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	9x SATA-II 1x IDE 1x Floppy	6x USB 2x USB header (4 порта )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Fan Xpert CrossFire
DDR2 PC2-8500, PC2-6400, PC2-5300	RAID 0,1,0+1,5		Кнопки Power/Reset Двойной BIOS
До 16 Гб DDR2		8-ch звук
Чипсет Intel P45 Express
Видео нет

Asus P5E Deluxe

Intel X48 популярен в дорогом сегменте благодаря приличнойфункциональности и поддержке быстрых процессоров. Действительный продукт дляэнтузиастов.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	2x PCI-E x16 3x PCI-E x1 2x PCI	1x PS/2 (KB) 2x RJ-45 2x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out 1x eSATA	10/100/1000M LAN Отдельная звуковая карта в комплекте Asus Supreme FX II
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	6x USB 2x USB header (4 порта )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Q-Fan 2 CrossFireX
DDR2 PC2-8500, PC2-6400, PC2-5300	RAID 0,1,0+1,5
До 8 Гб DDR2		8-ch звук
Чипсет Intel X48 Express
Видео нет

Asus P6T SE

Относительно недорогая плата для процессоров Intel Core i7, основанная на чипсете X58. Поддерживает память DDR3 на три канала, возможностьработы в режимах Nvidia SLI/AMD CrossFireX, полнофункциональные RAID-массивыиз дисков SATA и шину Fire-Wire.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Core i7 9xx, Core i7 965 Extreme Edition	3x PCI-E x16 1x PCI-E x1 2x PCI	2x PS/2 1x RJ-45 2x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA1366	6x SATA-II 1x IDE	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Fan Xpert CrossFireX 3x SLI
DDR3 PC2-10600, PC2-8500, PC2-6400	RAID 0,1,0+1,5
Зависит от процессора		8-ch звук
Чипсет Intel X58 Express
Видео нет

Gigabyte GA-EP45-DS4

Достаточно продвинутый продукт, который разрешается рекомендоватьоверклокерам, как и Asus P5Q. Плата оснащена хорошей системойохлаждения с тепловыми трубками.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	3x PCI-E x16 3x PCI-E x1 1x PCI	2x PS/2 1x COM (int) 2x RJ-45 3x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver) CrossFire
DDR2 PC2-8500, PC2-6400, PC2-5300	RAID 0,1,0+1,5		Кнопки Power/Reset/CLR CMOS Двойной BIOS
До 16 Гб DDR2		8-ch звук
Чипсет Intel P45 Express
Видео нет

GigaByte GA-EP45T-UD3P

Мощная материнская плата серии Ultra Durable 3 с поддержкой DDR3 и двумя сетевыми интерфейсами.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	2x PCI-E x16 3x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x LPT (int) 2x RJ-45 3x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	8x SATA-II 1x IDE 1x Floppy	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver) Ultra Durable 3 CrossFire
DDR3 PC3 -10600, PC3-85 00, PC3-6400	RAID 0,1,0+1,5		Двойной BIOS
До 16 Гб DDR3		8-ch звук
Чипсет Intel P45 Express
Видео нет

Gigabyte GA-X48-DS4

Плата последнего поколения на базе геймерского чипсета Intel X48,поддерживающего шину FSB 1600 МГц и AMD CrossFire в режиме PCI-E x16 + x16 (P45 поддерживает только x8 + x8).

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Celeron, Celeron Dual Core, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Extreme	2x PCI-E x16 3x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x LPT (int) 2x RJ-45 3x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA775	6x SATA-II 1x IDE 1x Floppy	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver) Ultra Durable 2 CrossFireX
DDR2 PC2-9600, PC2-6400, PC2-5300	RAID 0,1,0+1,5		Двойной BIOS
До 8 Гб DDR2		8-ch звук
Чипсет Intel X48 Express
Видео нет

Gigabyte GA-EX58-UD4P

Платформа для Core i7 с достаточной функциональностью и невысокой стоимостью.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Core i7 9xx, Core i7 965 Extreme Edition	2x PCI-E x16 1x PCI-E x4 1x PCI-E x1 3x PCI	2x PS/2 1x COM (int) 1x RJ-45 3x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket LGA1366	8x SATA-II 1x IDE	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver) Ultra Durable 3 CrossFireX 3x SLI
DDR2 PC2-10600, PC2-8500, PC2-6400	RAID 0,1,0+1,5		Двойной BIOS
Зависит от процессора		6-ch звук
Чипсет Intel X58 Express
Видео нет

ASUS M2A74-AM SE

Недорогое офисное решение для процессоров Phenom/Phenom II, Sempron, Athlon 64 со встроеннымвидео.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 1x PCI-E x1 1x PCI	2x PS/2 1x COM 1x RJ-45	10/100M LAN Звуковые порты с 3 разъемами
Socket AM2+	2x SATA-II 1x IDE	4x USB 2x USB header (4 порта )	Asus Q-Fan
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1	1x VGA
Зависит от процессора		6-ch звук
Чипсет AMD 740G
Видео Radeon HD2100, SM2.0, до 256 Мб ОЗУ

ASUS M2N68-AM SE2/C/SI

Продукт на базе чипсета Nvidia GeForce7025/nForce 630a. Достаточное для офиса видеоядро и 6-канальный звукобеспечены.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 1x PCI-E x1 1x PCI	2x PS/2 1x COM 1x RJ-45	10/100M LAN Звуковые порты с 3 разъемами
Socket AM2+	2x SATA-II 1x IDE	4x USB 3x USB header (6 портов )	Asus Q-Fan
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1	1x VGA
Зависит от процессора		6-ch звук
Чипсет Nvidia nForce 630a
Видео GeForce 7025, SM3.0, до 256 Мб ОЗУ

Gigabyte GA-MA74GM-S2H

Аналог Asus M2A74-AM SE с лучшими возможностямирасширения в виде двух слотов PCI и разъемов DVI/HDMI.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 1x PCI-E x1 2x PCI	1x PS/2 (KB) 1x LPT 1x COM (int) 1x RJ-45 1x S-PDIF Out	10/100M LAN Звуковые порты с 3 разъемами
Socket AM2+	6x SATA-II 1x IDE 1x Floppy	4x USB 3x USB header (6 портов )
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1	1x VGA 1x HDMI 1x DVI-D
Зависит от процессора		6-ch звук
Чипсет AMD 740G
Видео Radeon HD2100, SM2.0, до 256 Мб ОЗУ

ASUS M3N78-VM

Мощная microATX-плата на базе GeForce 8200 с достаточным оснащением. Хорошее решение для HTPC.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 1x PCI-E x1 2x PCI	1x PS/2 (KB) 1x LPT (int) 1x COM (int) 1x RJ-45 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM2+	5x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Q-Fan Hybrid SLI
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1,5,JBOD	1x VGA 1x HDMI 1x DVI-D
Зависит от процессора		8-ch звук
Чипсет Nvidia GeForce 8200
Видео GeForce 8200, SM4.0, до 256 Мб ОЗУ, аппаратный HD

ASUS M3N78 SE

Системная плата на базе чипсета Nvidia nForce 720D,не оснащенного встроенным видео. Продукт хорош для сборки компьютера сдискретной графикой и имеет неплохие возможности расширения.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 2x PCI-E x1 3x PCI	1x PS/2 (KB) 1x LPT 1x COM 1x RJ-45	10/100/1000M LAN Звуковые порты с 3 разъемами
Socket AM2+	4x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Q-Fan Hybrid SLI
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1,5,JBOD
Зависит от процессора		6-ch звук
Чипсет Nvidia nForce 720D
Видео GeForce 8200, применяется только для Hybrid SLI

EliteGroup GF8100VM-M5

Недорогая плата с поддержкой аппаратного декодирования HD-контента встроенным видеоядром серии GeForce8100. К сожалению, не имеет выходов HDMI и DVI.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 2x PCI-E x1 1x PCI	2x PS/2 1x LPT (int) 1x COM 1x RJ-45 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 3 разъемами
Socket AM2+	6x SATA-II 1x IDE 1x Floppy	4x USB 4x USB header (8 портов )	Hybrid SLI
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1,5	1x VGA
Зависит от процессора		6-ch звук
Чипсет Nvidia GeForce 8100
Видео GeForce 8100, SM4.0, до 512 Мб ОЗУ, аппаратный HD

GigaByte GA-MA78GM-US2H

MicroATX продуктс полным функционалом чипсета AMD 780G,включая выходы HDMI и DVI. Неплохоерешение для HTPC.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 1x PCI-E x1 2x PCI	2x PS/2 1x LPT (int) 1x COM (int) 1x RJ-45 1x IEEE1394 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM2+	5x SATA-II 1x IDE 1x Floppy	4x USB 4x USB header (8 портов )	Gigabyte DES (Dynamic Energy Saver) Ultra Durable 3
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1	1x VGA 1x HDMI 1x DVI-D	Двойной BIOS
Зависит от процессора		8-ch звук
Чипсет AMD 780G
Видео Radeon HD3200, SM4.0, до 512 Мб ОЗУ, аппаратный HD

ASRock M3A780GXH/128M

Хотите идти в ногу со временем и поглядываете в сторонупамяти DDR3 и процессоров Phenom II? Заключение от AsRockподдерживает и то, и другое, нужно только определить и пользоваться.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Phenom II, Athlon II	3x PCI-E x16 1x PCI-E x1 2x PCI	1x PS/2 (KB) 1x COM (int) 1x RJ-45 2x IEEE1394 (1x int) 1x Optical Out 1x eSATA (сквозной)	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM3	6x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	AsRock IES (Intelligent Energy Saver) CrossFire Hybrid Graphics
DDR3 PC2-10600, PC2-8500, PC2-6400	RAID 0,1,0+1	1x VGA 1x HDMI 1x DVI-D	Двойной BIOS
Зависит от процессора		8-ch звук
Чипсет AMD 780G
Видео Radeon HD3200, SM4.0, до 512 Мб ОЗУ+128 Мб SidePort, аппаратный HD

ASUS M4N78 PRO

Материнская плата для современных процессоров AMD, охватывая Phenom II, но с поддержкой памяти DDR2.Отличается наличием встроенного видеоядра GeForce 8300.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 2x PCI-E x1 3x PCI	2x PS/2 1x COM (int) 1x RJ-45 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM2+	6x SATA-II 1x IDE 1x Floppy	4x USB 4x USB header (8 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Q-Fan 2 Hybrid SLI
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1,5,JBOD	1x VGA 1x HDMI 1x DVI-D
Зависит от процессора		8-ch звук
Чипсет Nvidia GeForce 8300
Видео GeForce 8300, SM4.0, до 512 Мб ОЗУ, аппаратный HD

ASUS M4A78 Pro

Все возможности чипсета AMD 780G в формате ATX. Славный вариант длянетребовательного пользователя.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	1x PCI-E x16 2x PCI-E x1 3x PCI	2x PS/2 1x COM (int) 1x RJ-45 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM2+	6x SATA-II 1x IDE 1x Floppy	4x USB 4x USB header (8 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Q-Fan 2
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1	1x VGA 1x HDMI 1x DVI-D
Зависит от процессора		8-ch звук
Чипсет AMD 780G
Видео Radeon HD3200, SM4.0, до 512 Мб ОЗУ, аппаратный HD

GigaByte GA-MA770T-UD3P

Современнейший продукт, оснащенный слотами DDR3и поддержкой последних новинок AMD, за очень скромнуюцену. С разгоном у этой платы кроме того все неплохо - заметную прибавкупроизводительности вы полностью можете себе обеспечить.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Phenom II, Athlon II	1x PCI-E x16 4x PCI-E x1 2x PCI	2x PS/2 1x LPT (int) 1x COM (int) 1x RJ-45 3x IEEE1394 (1x int) 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM3	6x SATA-II 1x IDE 1x Floppy	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver) Ultra Durable 3
DDR3 PC2-10600, PC2-8500, PC2-6400	RAID 0,1,0+1		Двойной BIOS
Зависит от процессора		8-ch звук
Чипсет AMD 770
Видео нет

ASUS M4A78T-E

Основательная плата для тех, кто хотел бы современныйпроцессор и память DDR3. Чипсет AMD780G оснащен встроенным видеоядром с выходами HDMI и DVI, при этом плата выполненав форм-факторе ATX, что подразумевает хорошуюрасширяемость.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Phenom II, Athlon II	2x PCI-E x16 2x PCI-E x1 2x PCI	1x PS/2 (KB) 1x COM (int) 1x RJ-45 3x IEEE1394 (1x int) 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM3	5x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) CrossFire Hybrid Graphics
DDR3 PC2-10600, PC2-8500, PC2-6400	RAID 0,1,0+1	1x VGA 1x HDMI 1x DVI-D
Зависит от процессора		8-ch звук
Чипсет AMD 790GX
Видео Radeon HD3300, SM4.0, до 512 Мб ОЗУ+128 Мб SidePort, аппаратный HD

ASUS M4N72-E

Хотите SLI? Пожалуйста! С чипсетом nForce 750a SLI слить две видеокарты Nvidia GeForce возможно.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	2x PCI-E x16 2x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x RJ-45 2x IEEE-1394 (1x int) 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM2+	6x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Q-Fan 2 Hybrid SLI SLI
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1,5,JBOD
Зависит от процессора		8-ch звук
Чипсет Nvidia nForce 750a SLI
Видео нет

ASUS M4A79 Deluxe

Мощный продукт на базе топового чипсета AMD790FX для процессоров Socket AM2+ с поддержкой всех функцийобъединения трех-четырех видеокарт AMD в порядок CrossFireX.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	4x PCI-E x16 2x PCI	2x PS/2 1x COM (int) 1x RJ-45 2x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM2+	5x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Q-Fan 2
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1,5,JBOD		Кнопки Power/Reset
Зависит от процессора		8-ch звук
Чипсет AMD 790FX
Видео нет

ASUS M4A79T Deluxe

Полный функциональный аналог платы ASUS M4A79 Deluxe, но с процессорным разъемом Socket AM3 и поддержкой только новых AMD Phenom II и памяти DDR3.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Phenom II, Athlon II	4x PCI-E x16 2x PCI	2x PS/2 1x COM (int) 1x RJ-45 2x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM3	5x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Q-Fan 2
DDR3 PC2-10600, PC2-8500, PC2-6400	RAID 0,1,0+1,5,JBOD		Кнопки Power/Reset
Зависит от процессора		8-ch звук
Чипсет AMD 790FX
Видео нет

ASUS M4N82 Deluxe

Привлекательная плата для построения Triple SLI системы с тремя видеокартами GeForce. Плата основана на чипсете Nvidia nForce 980a SLI и поддерживает память DDR2 (Socket AM2+), но применение процессоров Phenom II возможно.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Sempron, Athlon 64, Athlon 64 FX, Athlon 64 X2, Phenom, Phenom II	3x PCI-E x16 1x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x RJ-45 2x IEEE-1394 (1x int) 1x S-PDIF Out 1x Optical Out 1x eSATA	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM2+	5x SATA-II 1x IDE 1x Floppy	6x USB 3x USB header (6 портов )	Asus Express Gate Asus EPU (Energy Processing Unit) Asus Q-Fan 2 Hybrid SLI Triple SLI
DDR2 PC2-6400, PC2-5300, PC2-4200	RAID 0,1,0+1,5,JBOD
Зависит от процессора		8-ch звук
Чипсет Nvidia nForce 980a SLI
Видео нет

Gigabyte GA-MA790XT-UD4P

AMD 790X -чипсет для сборки игровых конфигураций - в составе продукта от Gigabyte обеспечивает построение CrossFireиз двух видеокарт, создание RAID-массивов, поддержкувсех современных процессоров AMD Socket AM3.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Phenom II, Athlon II	2x PCI-E x16 3x PCI-E x1 2x PCI	2x PS/2 1x COM (int) 1x RJ-45 3x IEEE1394 (1x int) 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM3	8x SATA-II 1x IDE 1x Floppy	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver) Ultra Durable 3 CrossFire
DDR3 PC2-10600, PC2-8500, PC2-6400	RAID 0,1,0+1,5,JBOD		Двойной BIOS
Зависит от процессора		8-ch звук
Чипсет AMD 790X
Видео нет

Gigabyte GA-MA790FXT-UD5P

Продукт с поддержкой всех функций CrossFireпо приемлемой цене. Недорогая в данном ценовом диапазоне плата с Socket AM2+ идвумя слотами PCI-E x16.

Процессор, память, видео	Возможности расширения	Порты	Дополнительно
Phenom II, Athlon II	2x PCI-E x16 3x PCI-E x1 2x PCI	2x PS/2 1x LPT (int) 1x COM (int) 2x RJ-45 3x IEEE1394 (1x int) 1x S-PDIF Out 1x Optical Out	10/100/1000M LAN Звуковые порты с 6 разъемами
Socket AM3	10x SATA-II 1x IDE 1x Floppy	8x USB 2x USB header (4 порта )	Gigabyte DES (Dynamic Energy Saver) Ultra Durable 3 CrossFireX
DDR3 PC2-10600, PC2-8500, PC2-6400	RAID 0,1,0+1,5,JBOD		Кнопки Power/Reset/CLR CMOS Двойной BIOS
Зависит от процессора		8-ch звук
Чипсет AMD 790FX
Видео нет

Autor: Егор Емельянов
По материалам: http://ferra.ru/online/system/89438/
Опубликовано: 12 августа 2009

Последние публикации по этой теме:

Комментариев: [0] / Оставить комментарий

Keywords:

pc, pc pc, ddr pc
