Gigabyte GA-EX58-UD5 - материнская плата под Core i7

Характеристики Gigabyte GA-EX58-UD5:

Материнская плата	Gigabyte GA-EX58-UD5
Форм-фактор	ATX
Системная логика (северный мост)	Intel X58
Системная логика (южный мост)	ICH10R
Процессорный разъем	LGA1366
QPI	До 6,4 GT/s
Оперативная память	6 x DDR3 800/1066/1333
Максимальный объем RAM, Гбайт	24
Количество слотов PCI-Ex16, шт	3
Количество слотов PCI-Ex4, шт	1
Количество слотов PCI-Ex1, шт	1
Количество слотов PCI, шт	2
Разъемы SATA2, шт	10
Разъемы eSATA, шт	2
Звук	7.1 HD Audio
Разъемы USB	12x USB2.0
Сеть	2x Realtek RTL8111 (1 Гбит)
IEEE1394, шт	2

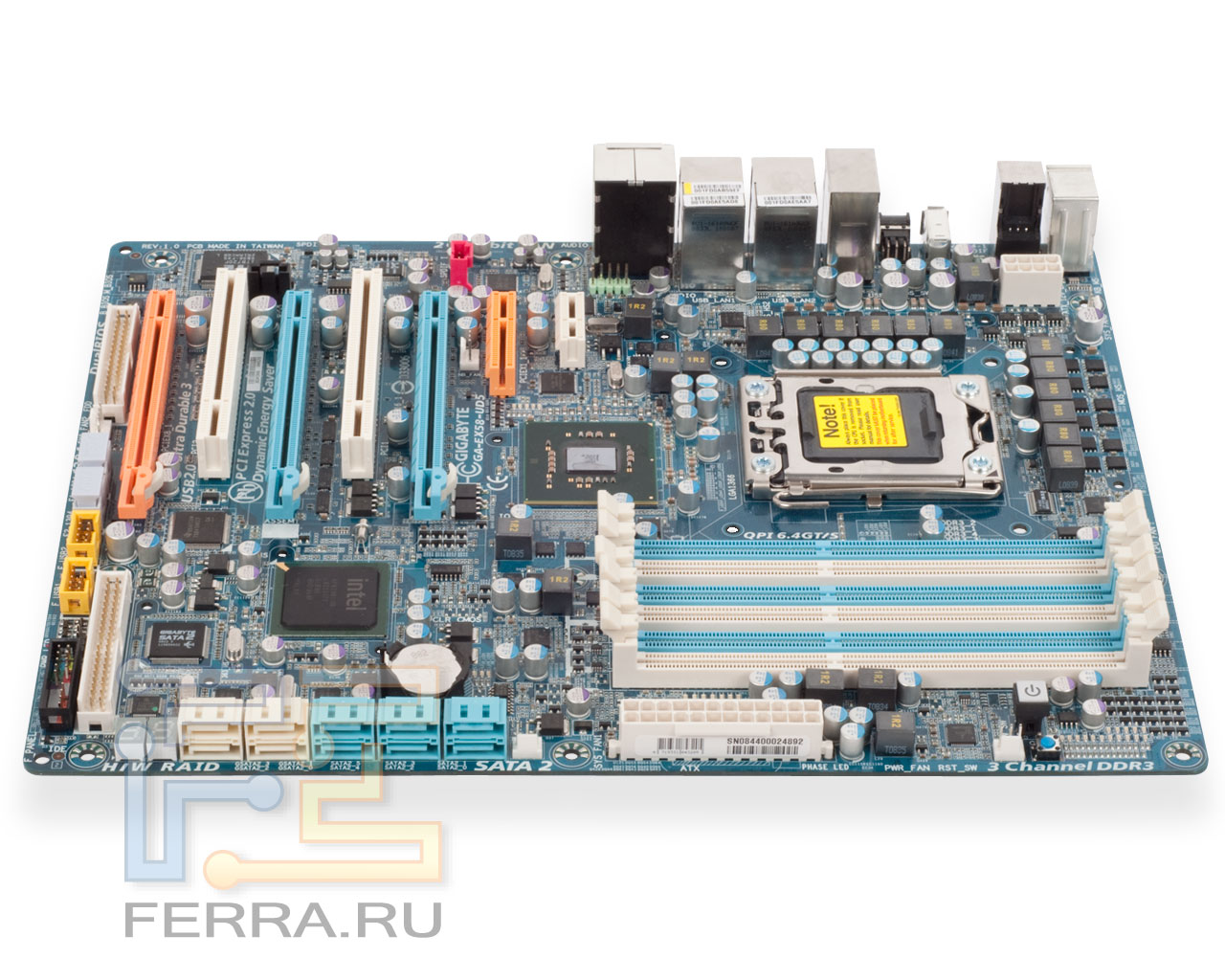

Gigabyte GA-EX58-UD5

На данный миг стоимость Gigabyte GA-EX58-UD5 ~ 10 000 рублей, что, безусловно, выше 150$ "рубежа" low-end материнских плат; впрочем, от GA-EX48-EXTREME наша героиня отличается вовсе немного (в частности, изменена разводка северного моста).

Gigabyte GA-EX58-UD5 без системы охлаждения

Инженеры Gigabyte не перестают удивлять пользователей новыми решениями по части дизайна платы. Вот, например, десять SATA-разъемов, положенных на бок - верный ход, вследствие того что как утыкивать в рядок больше трех коннекторов проблематично, а если они ещё и с защелками (именно такими шлейфами и комплектуется эта плата), то приходится прибегать к подручным инструментам.

А вот PATA-разъем аккурат за третьим слотом PCI-Ex16 - не нимало удачное решение. С одной стороны, мало кто из пользователей, решивших заполнить все графические слоты, станет беспокоиться о доступности IDE. С прочий - более того в самых навороченных ПК, собранных своими силами, нередко установлены оптические приводы с PATA-интерфейсом.

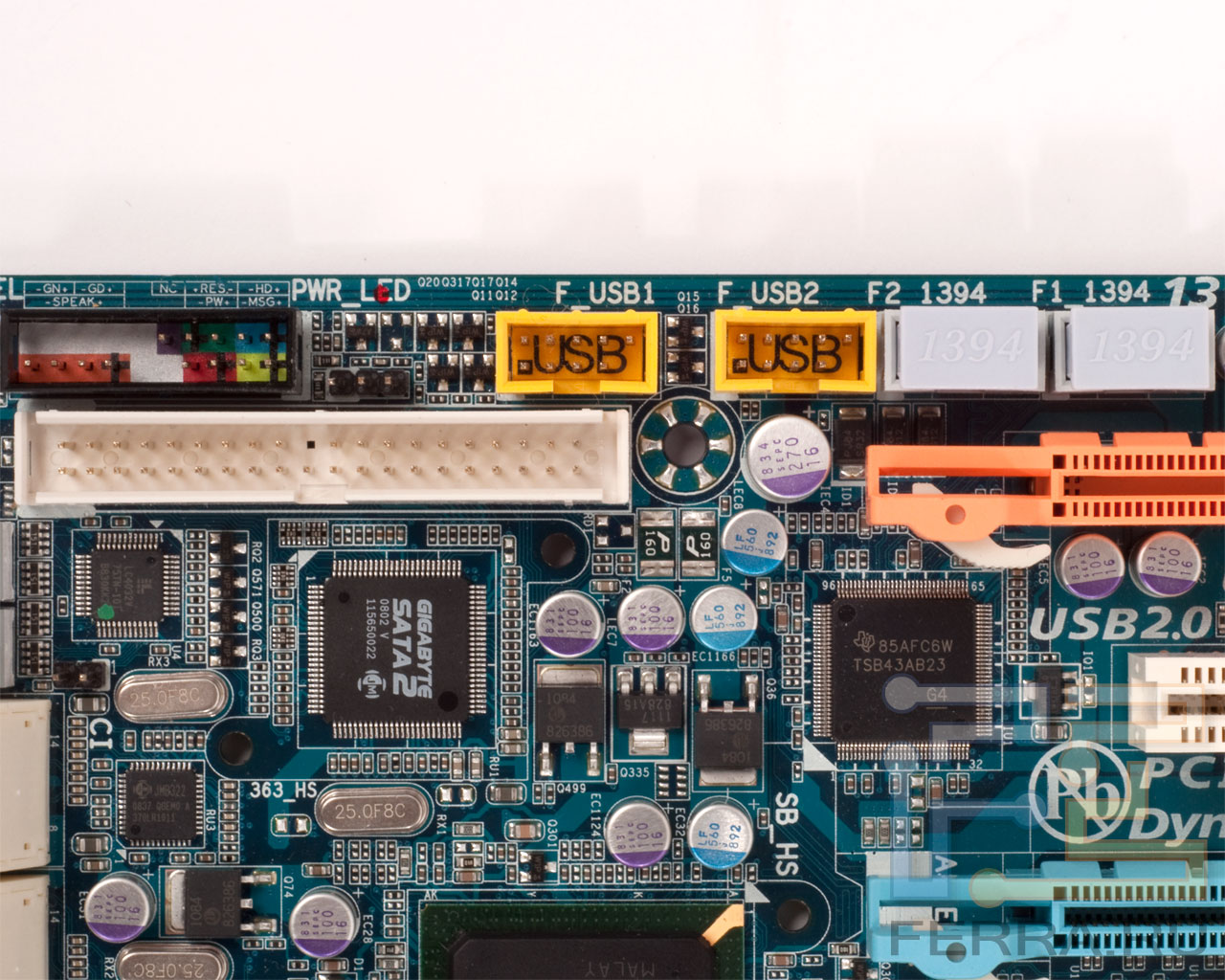

Неудобное соседство PATA и PCI-Ex16

Размещение единственного PCI-Ex1 за системной логикой - спорный момент: как будто бы и втиснуть его больше некуда, оптимальный вариант найден, но и радиатор северного моста не даст воткнуть что-то с "хвостом", подойдут только мелкие платы расширения.

Не обошли вниманием и заднюю панель: посреди стандартных разъемов красуется кнопка Clear CMOS. При всем при том разрешено невзначай задеть эту кнопку, вынимая USB разъем, в особенности если это работать вслепую. На свойский взгляд, лучше было разместить её на лицевой стороне платы, поближе к пользователю.

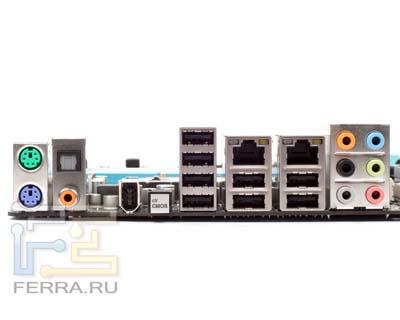

Задняя панель GA-X58-UD5

POST-индикатор все чаще и чаще появляется на современных платах, что сильно радует (без него делать какие-либо разгонные процедуры на порядок труднее). Есть он и на GA-X58-UD5.

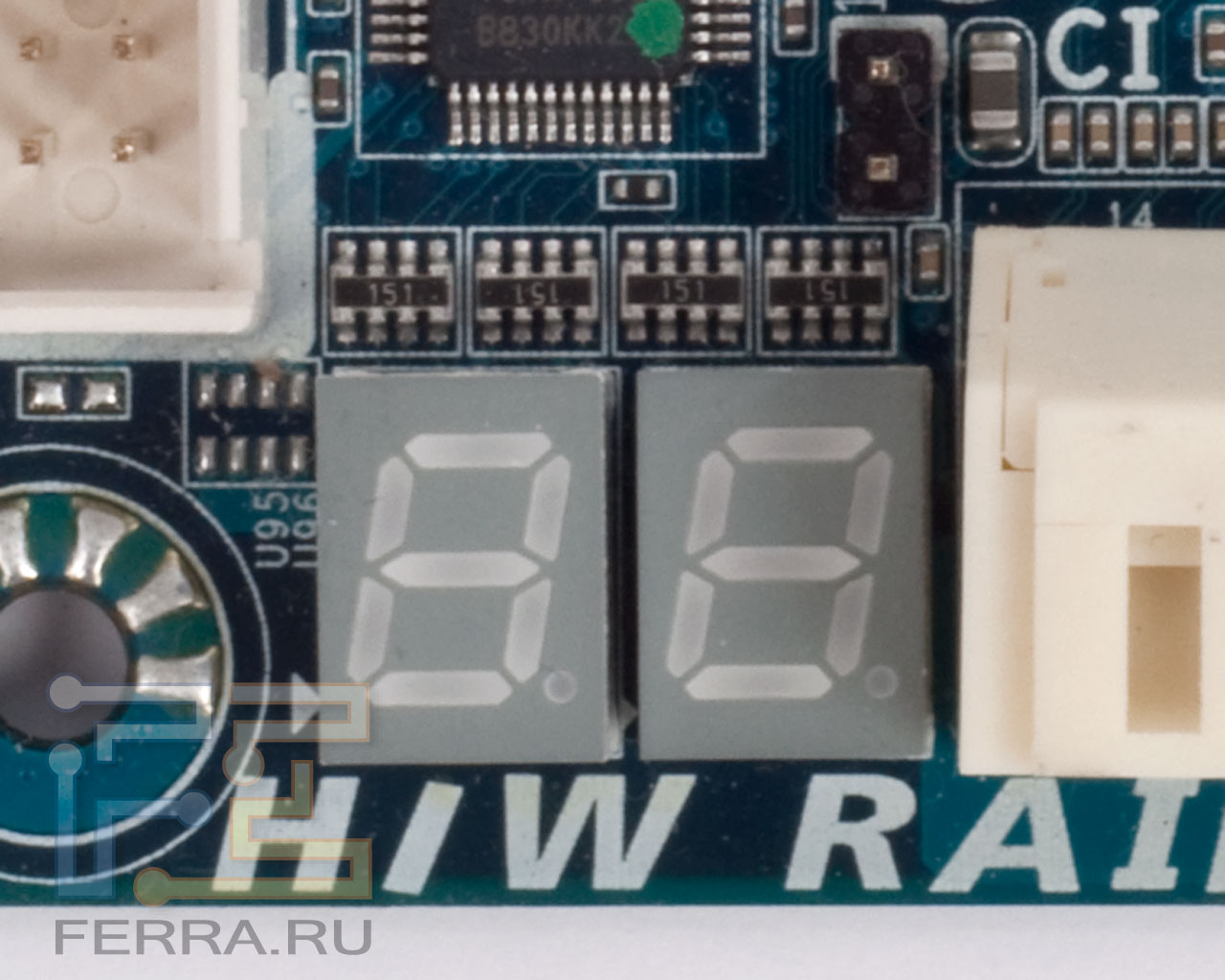

Двузнаковый семисегментный POST-индикатор

Ещё в тему кнопок: Power и Reset переехали... Под слоты памяти. Отчего их переместили - непонятно, тем более что блок штырьков "Front Panel" расположен на привычном месте.

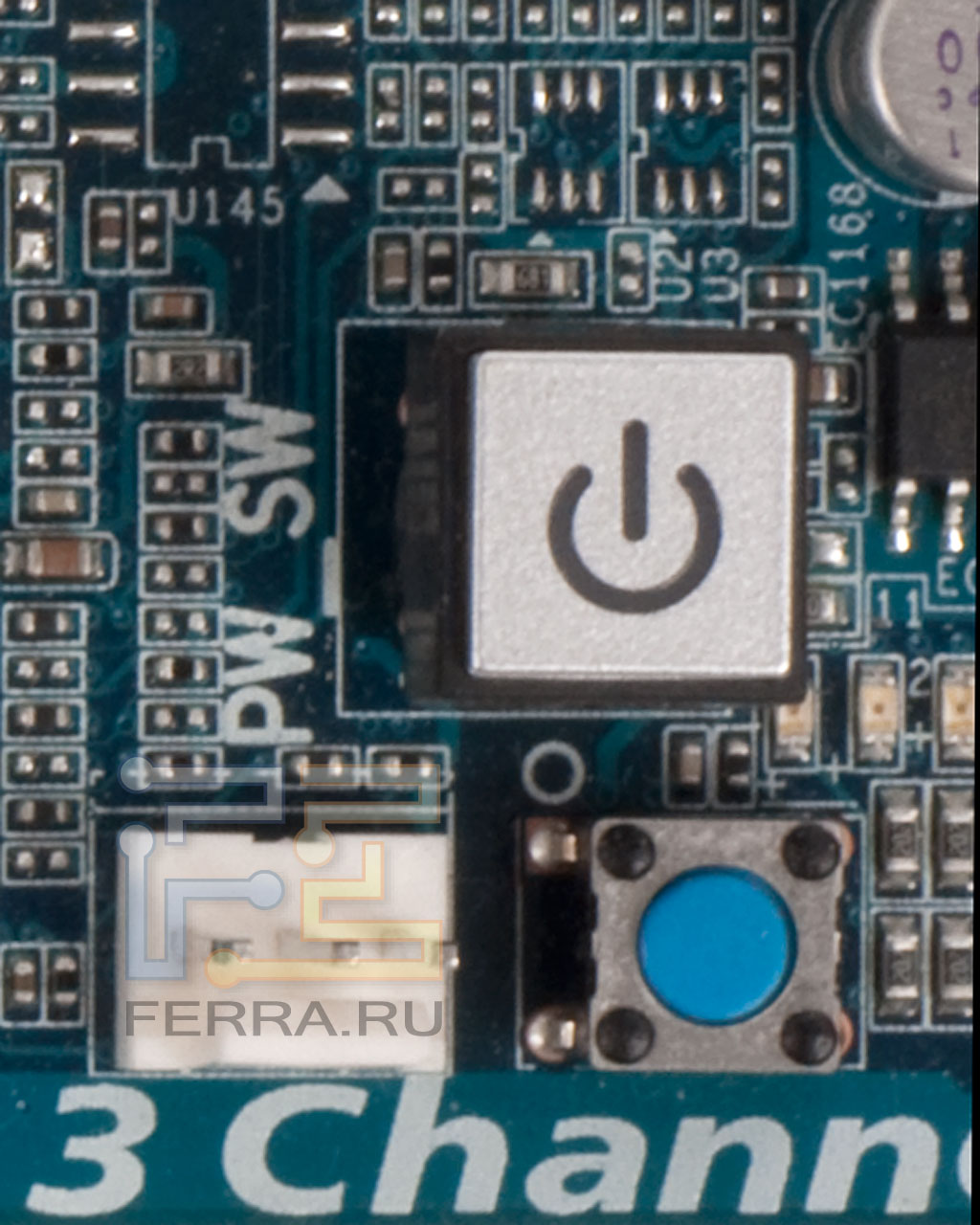

Кнопки Power (большая) и Reset (малая)

Рядом с кнопками примостились светодиоды, сигнализирующие о количестве задействованных фаз питания процессора. Правда, задействуются они только вслед за тем установки приложения Dynamic Energy Saver Advanced (DES), которого почему-то не было на прилагаемом к материнской плате диску (в нашем комплекте); тот, что нашелся на сайте, отказывался корректно вкалывать до обновления BIOS на версию F6A.

Вообще же плата изобилует мелкими светодиодами: группа у разъема кулера отвечает за индикацию температуры процессора и овервольтаж

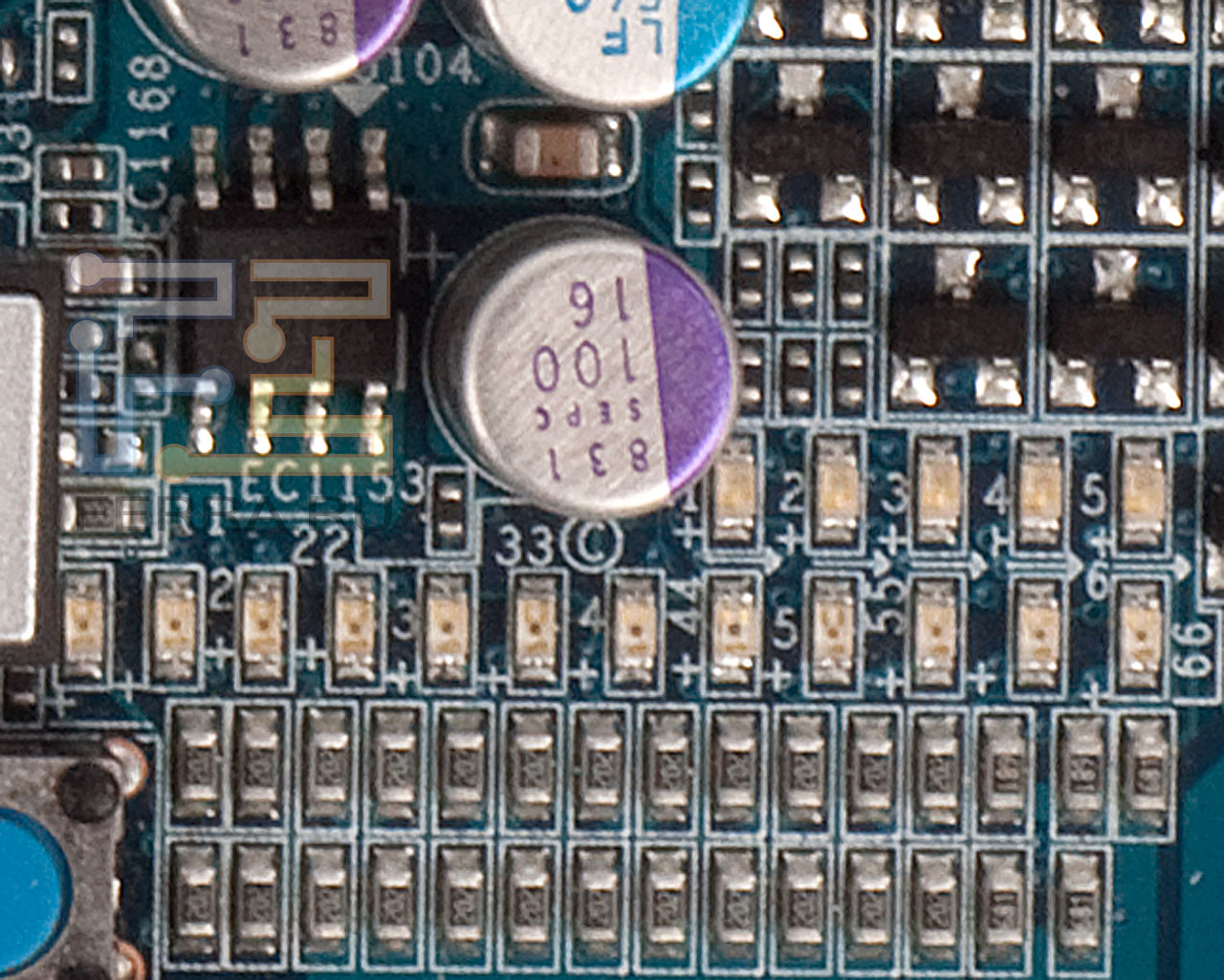

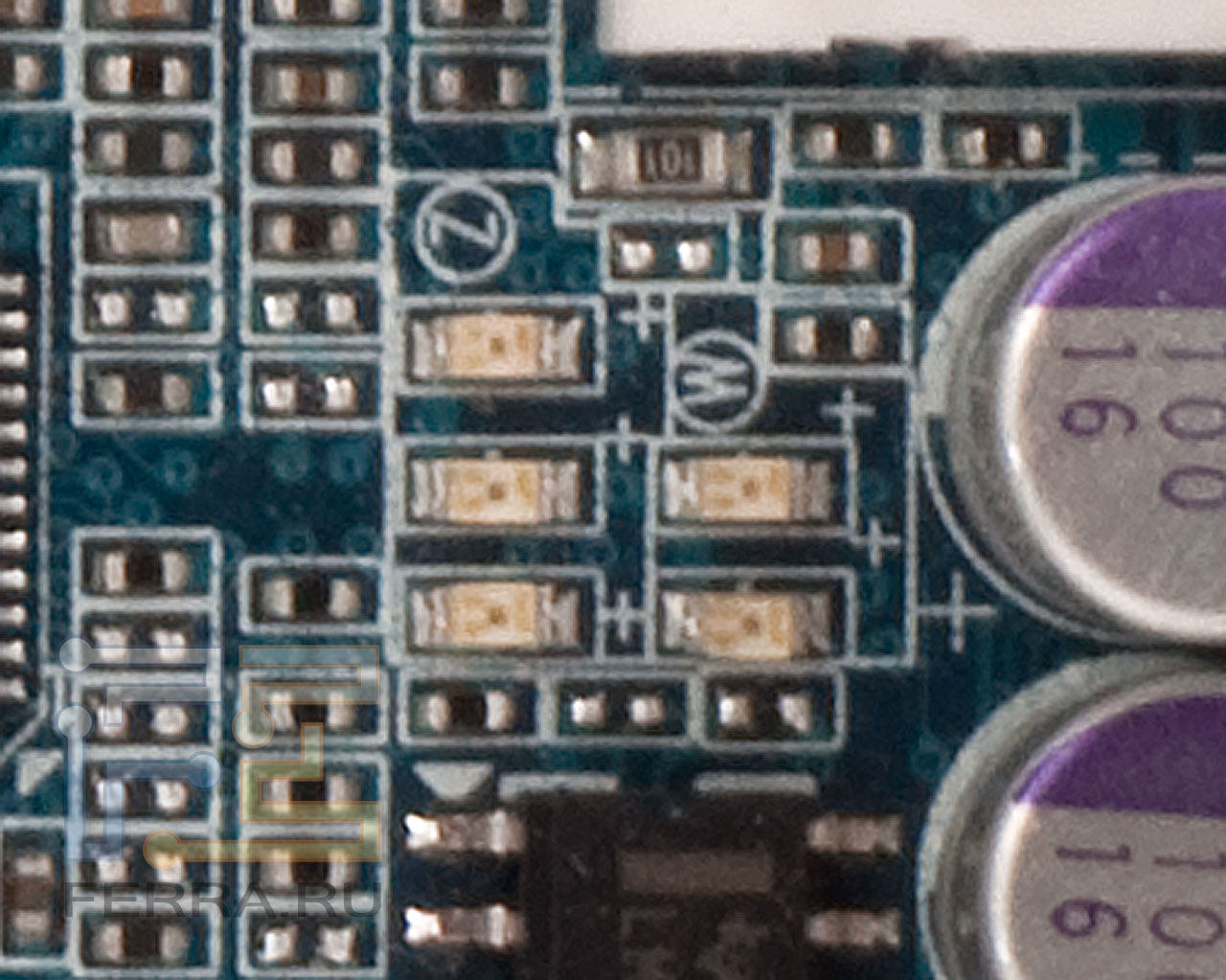

Эти светодиоды отображают загруженность преобразователя и частоту CPU, ...

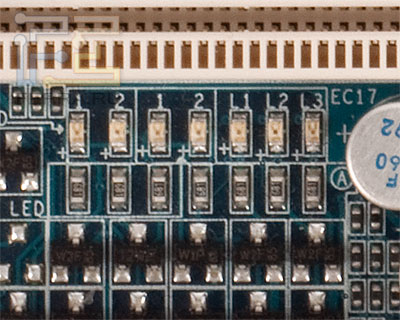

...эти - натуга и температуру CPU, ...

Та, что около северного моста - за его температурный режим и усилие питания.

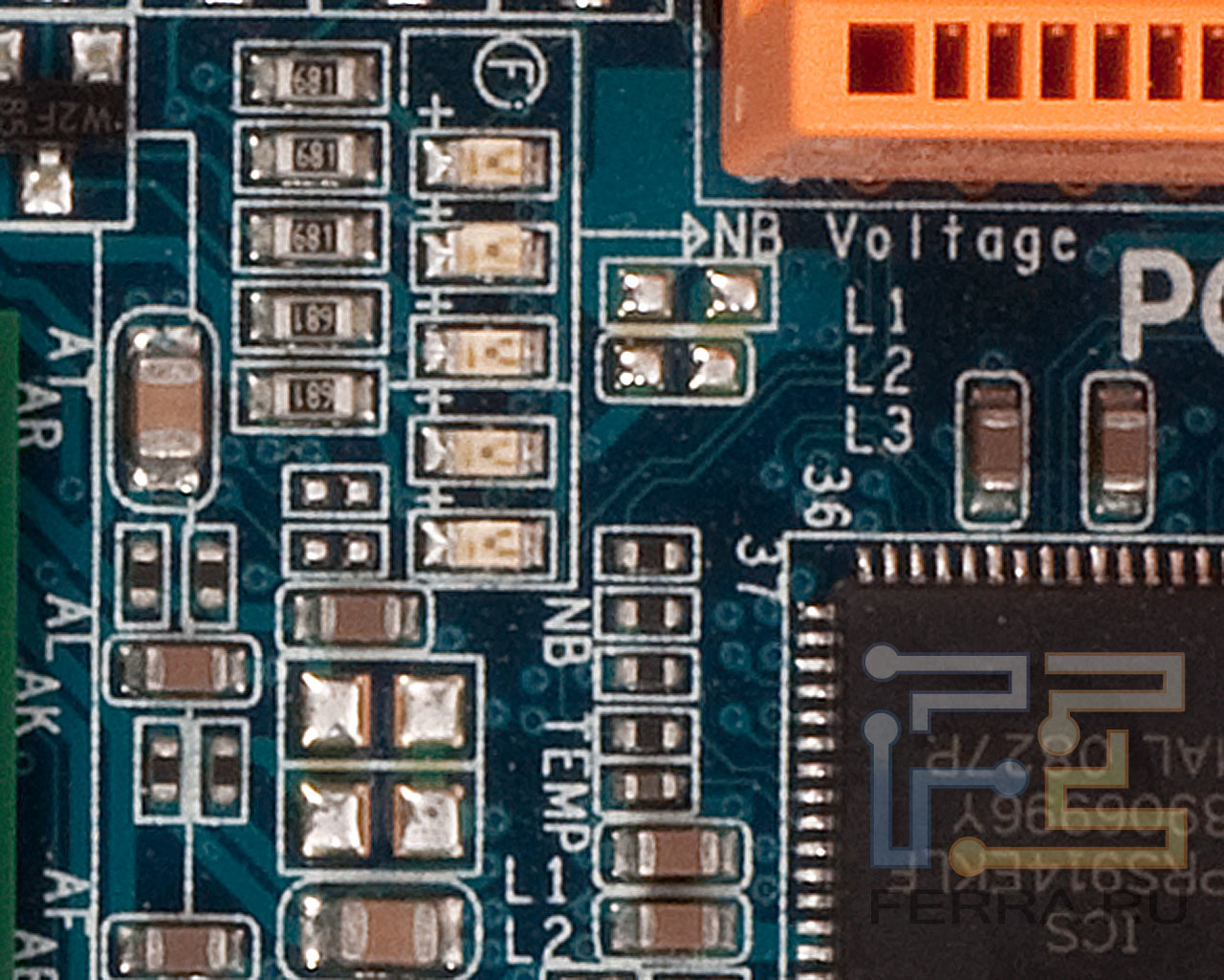

...а эти - напряжение и температуру северного моста.

Две оставшиеся "кучки", у батарейки и памяти, отвечают за вольтаж южного моста и оперативной памяти соответственно.

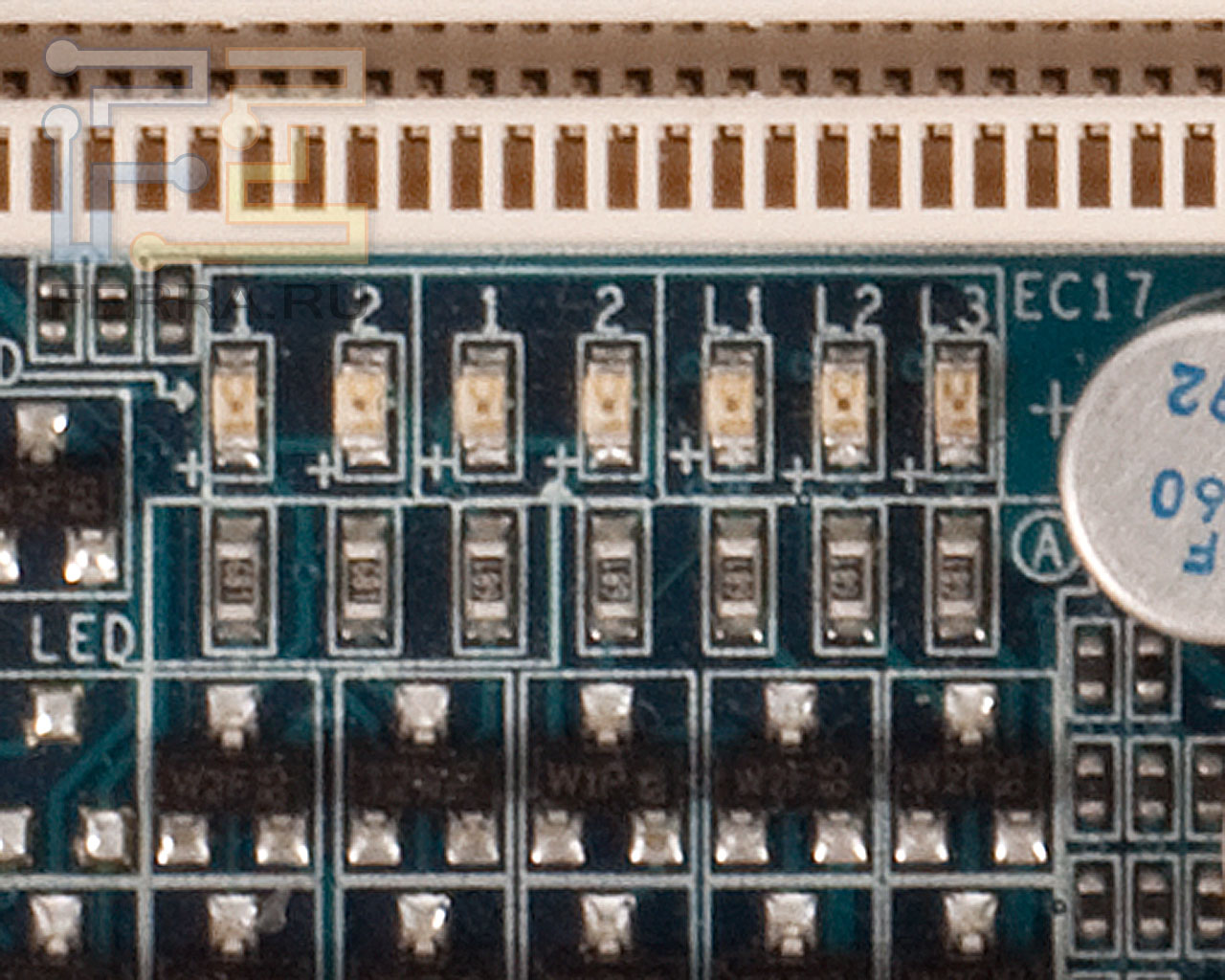

Индикаторы напряжения/температуры на RAM...

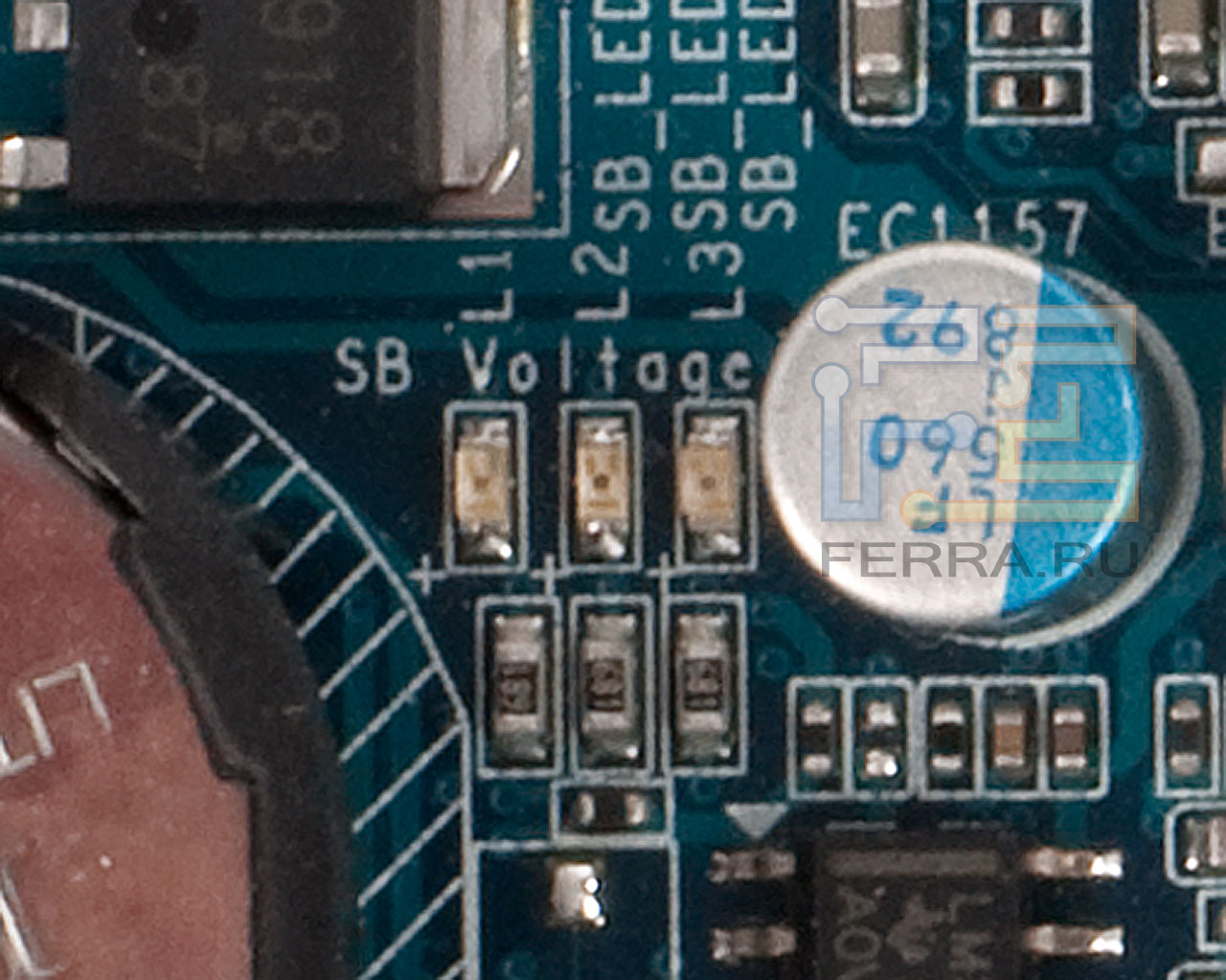

...и южном мосту.

Ещё одна пятерка светодиодов у правого нижнего угла осведомляет синим светом о частоте шины. Принцип их работы прост: пока все напряжения и температуры в пределах дозволенного, индикаторы погашены. При приближении к опасной зоне загорается сначала единственный светодиод, а при опасно высоком вольтаже или перегреве загорается второй, красный.

Рядовому пользователю такая иллюминация не нужна, и все-таки энтузиастам и оверлокерам будет полезен этот простой, но нужный и не перегруженный лишними сведениями "фидбэк" от платы.

Система охлаждения на EX48-UD5 получилась не только приятной на вид, но и достаточно эффективной: при полном отсутствии обдува максимальная температура северного моста составила 49 градусов, южного - 47.

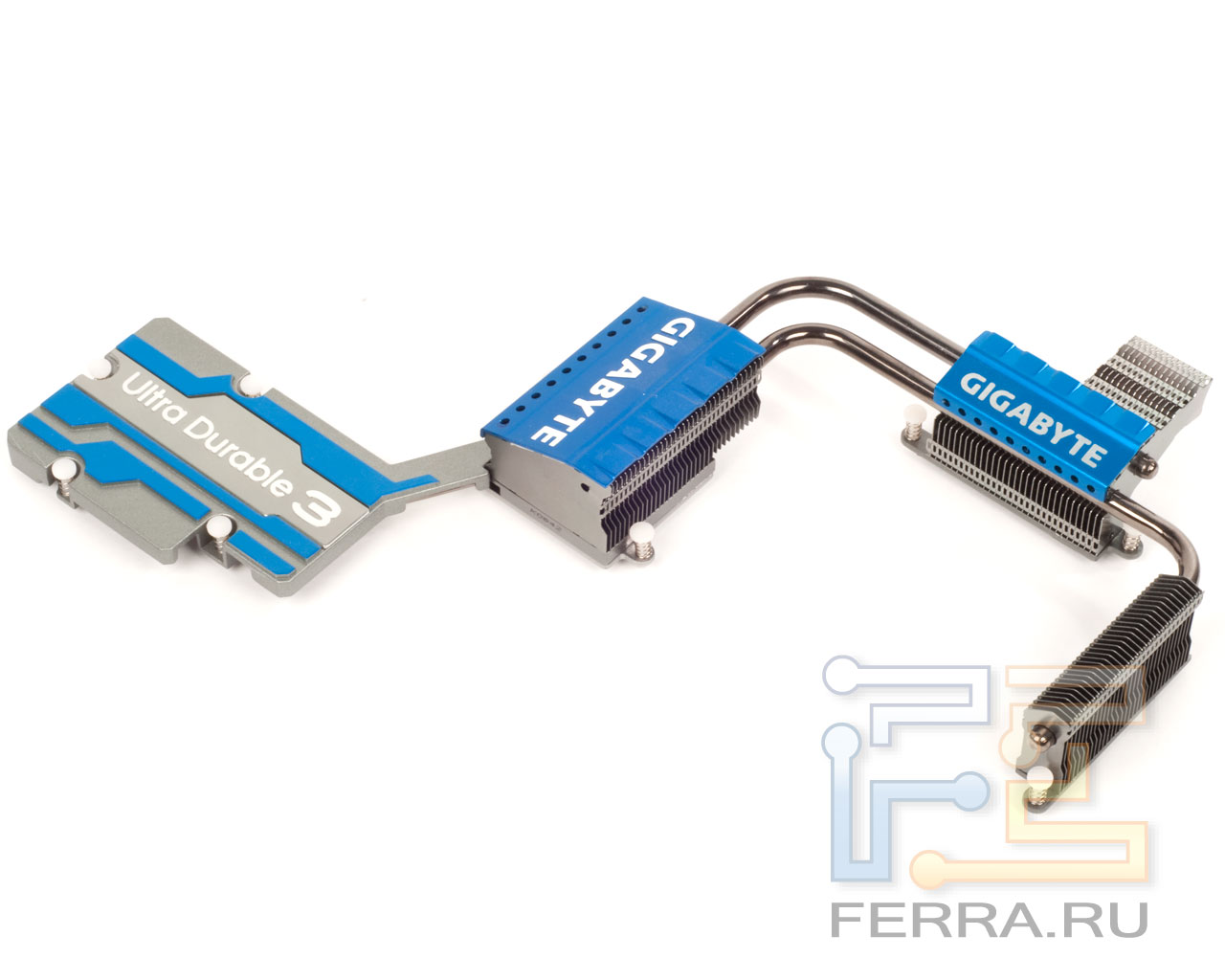

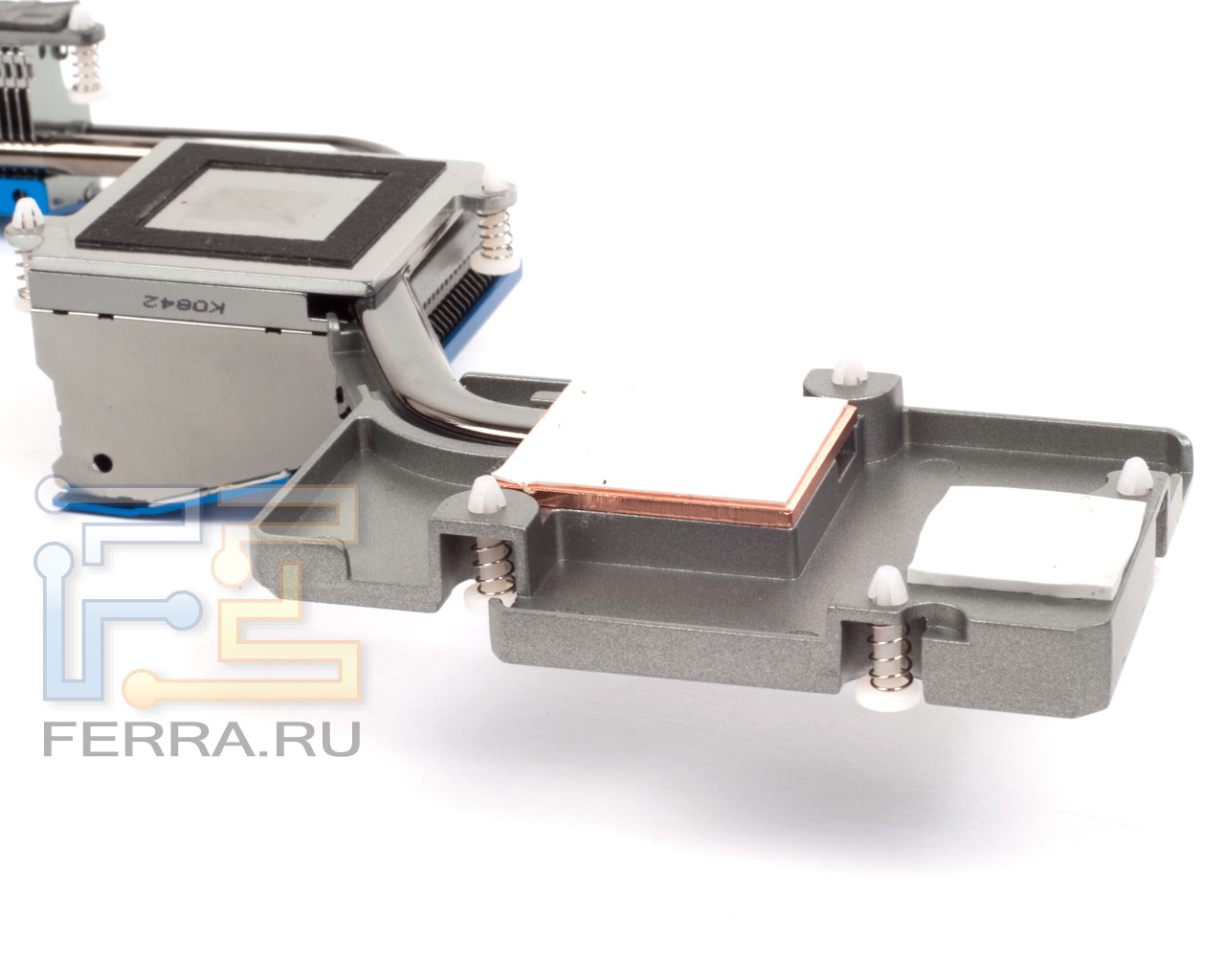

Демонтированная организация охлаждения

При замене термоинтерфейса выявилась интересная деталь - неправильной формы крышка на южном мосте не только исполняет декоративную роль, но и отводит тепло от чипа RAID-контроллера, распаянного недалеко от SATA-разъемов.

Подошвы радиаторов для SB и RAID-контроллера с штатным термоинтерфейсом

"Сердце" материнской платы - связка Intel X58 + ICH10R, силами которых реализованы три слота PCI-Ex16 (работающие по схеме 16+16 либо 16+8+8 в зависимости от количества установленных видеокарт), один PCI-Ex4, один PCI-Ex1, шесть слотов памяти DDR3, шесть SATA2-портов, 12 USB 2.0 и два PCI.

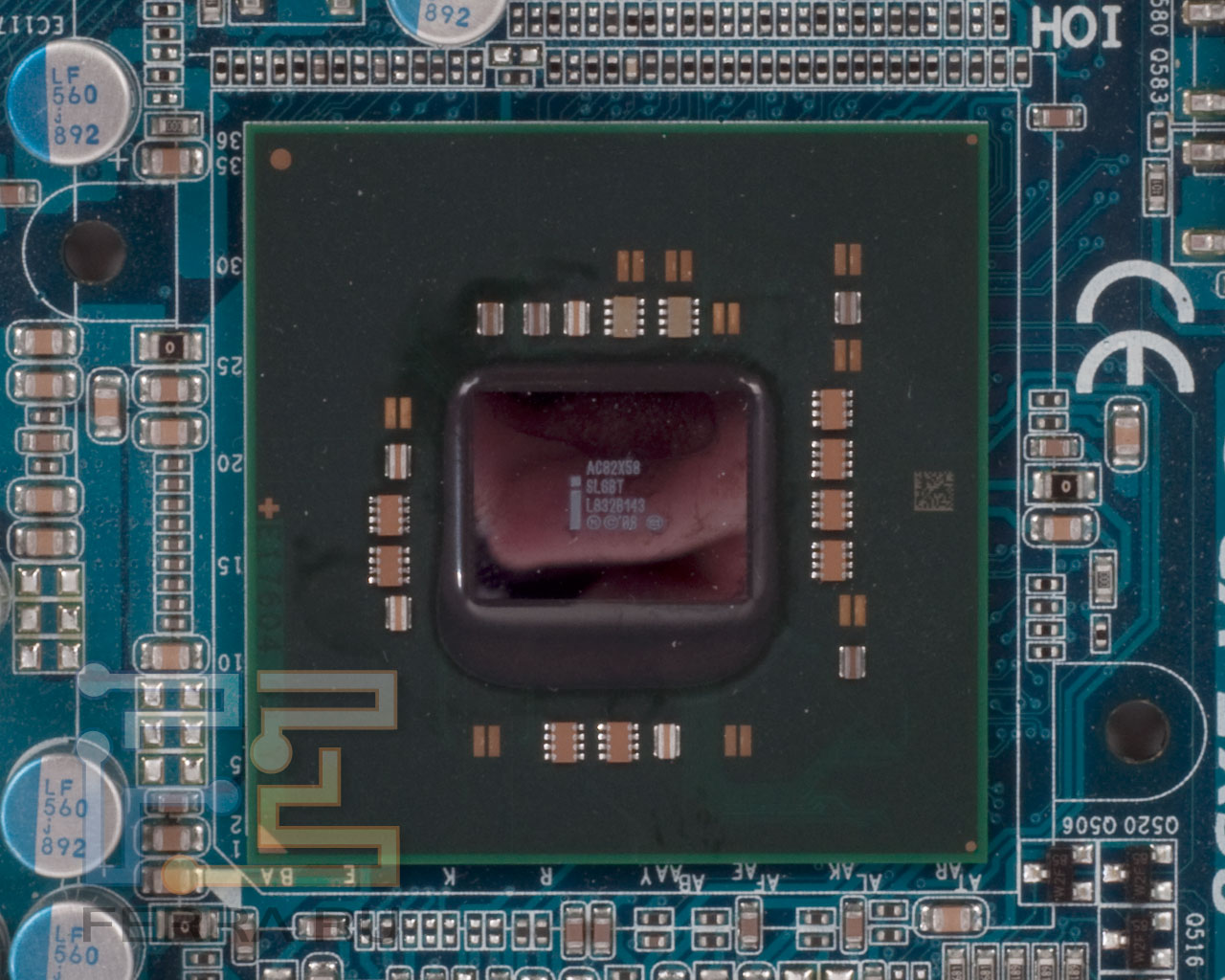

Intel X58

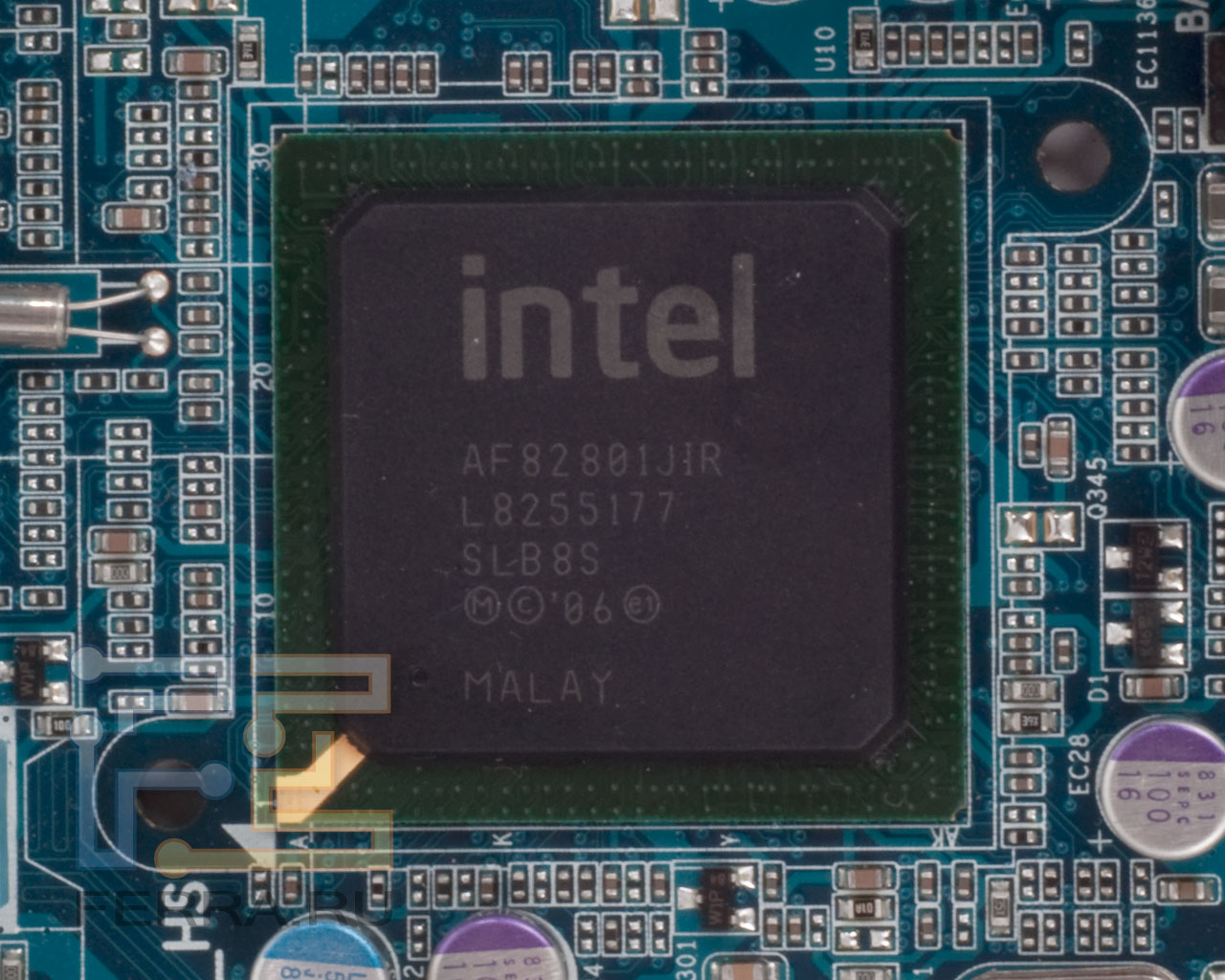

ICH10R

Оставшиеся четыре SATA2-коннектора "висят" на связке Gigabyte SATA2 + 2x JMB322, звуком заведует ALC889a, а функционирование пары гигабитных разъемов обеспечивают два чипа RTL8111D.

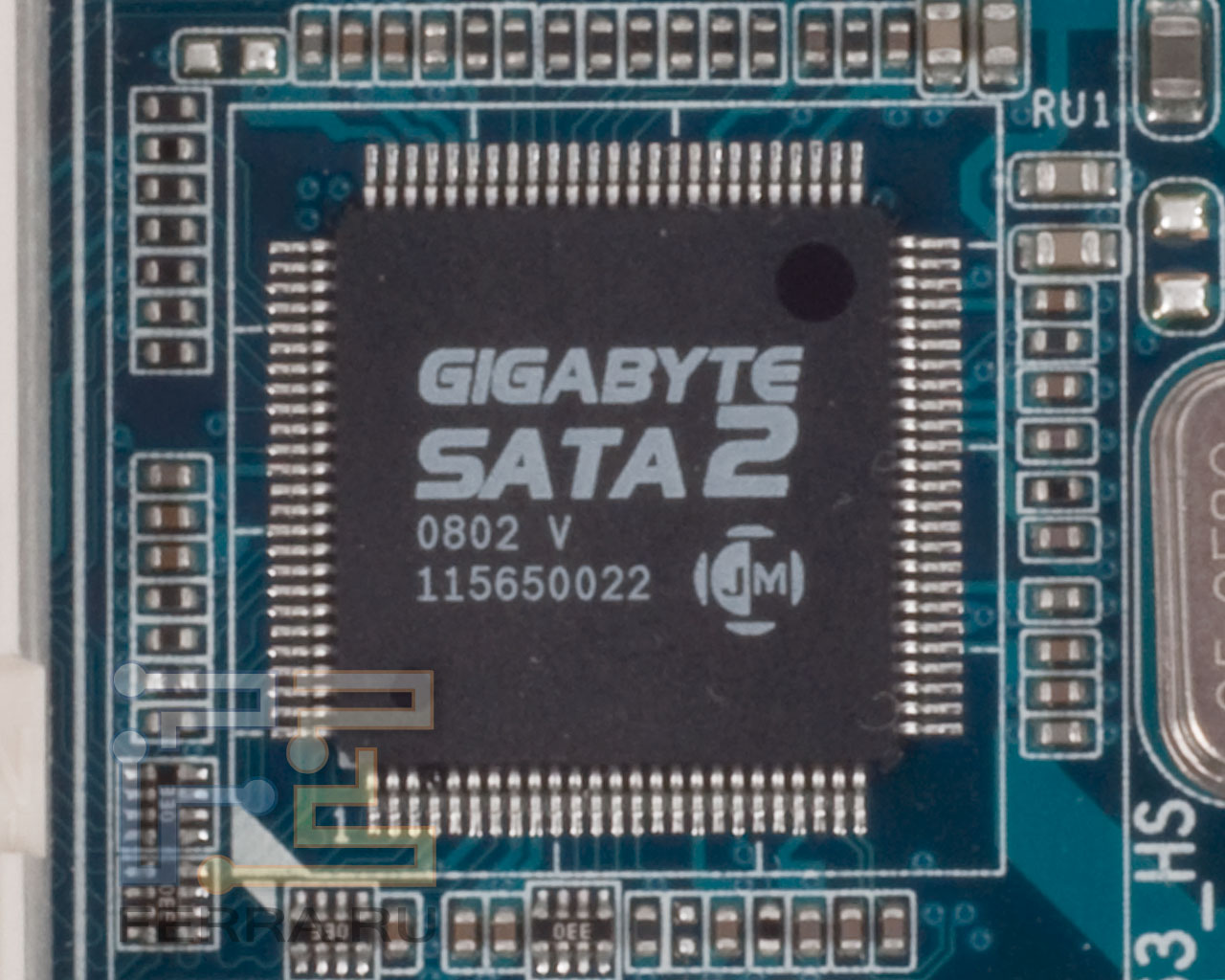

Микросхема Gigabyte SATA2

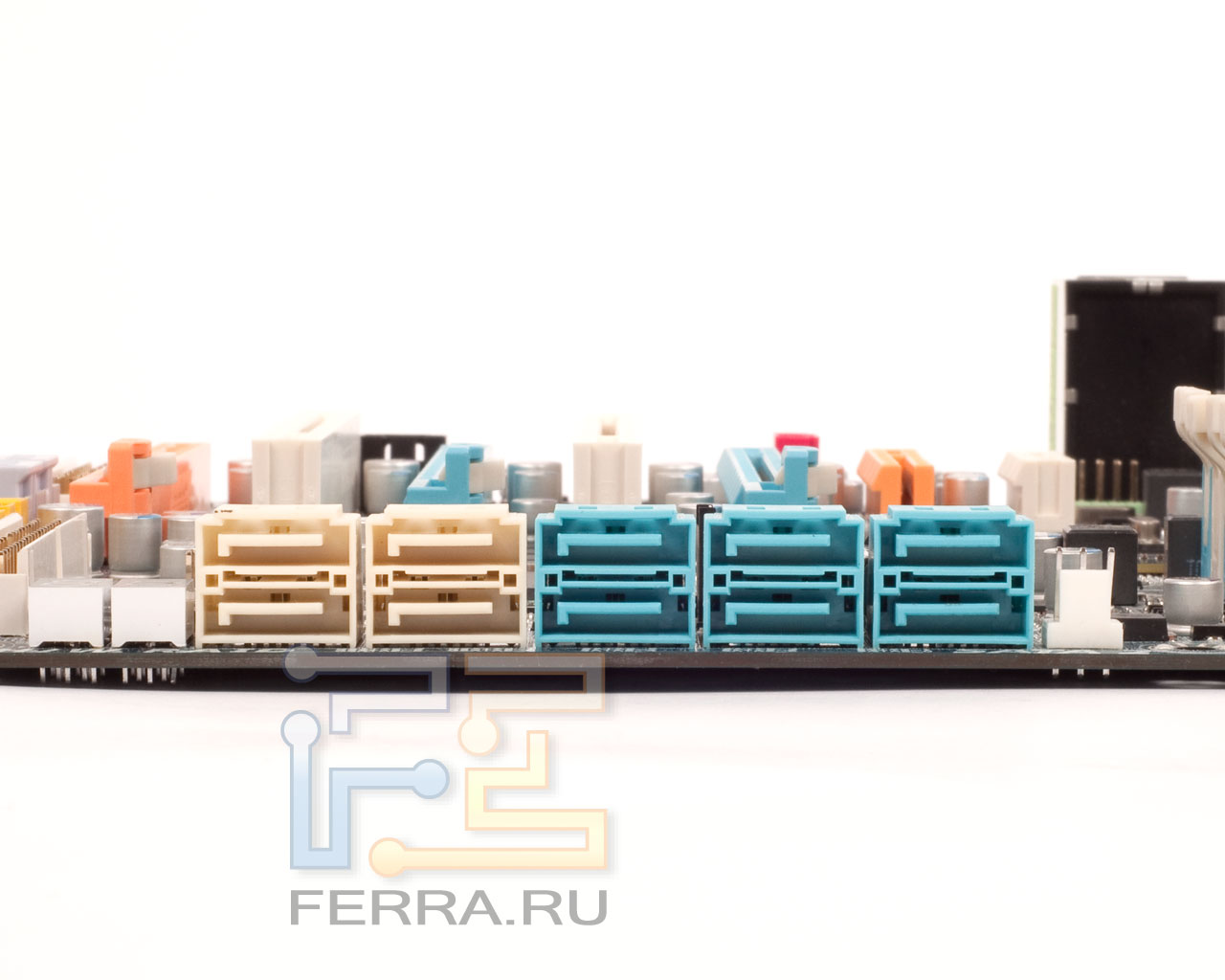

Разъемы SATA2: синие - ICH10R, белые - GigaRAID

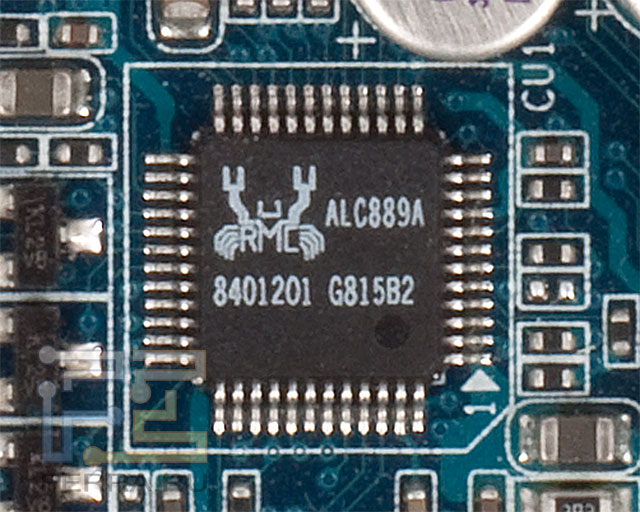

Звуковой чип ALC889A

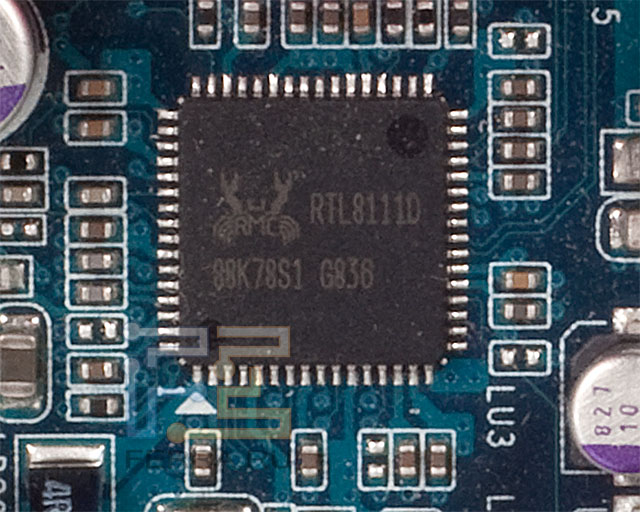

Сетевой контроллер RTL8111D

Собственно, местоположение одного из них (RTL8111D) и поменялось относительно EXTREME-версии: он уехал чуть-чуть левее из-за переработки системы питания северного моста.

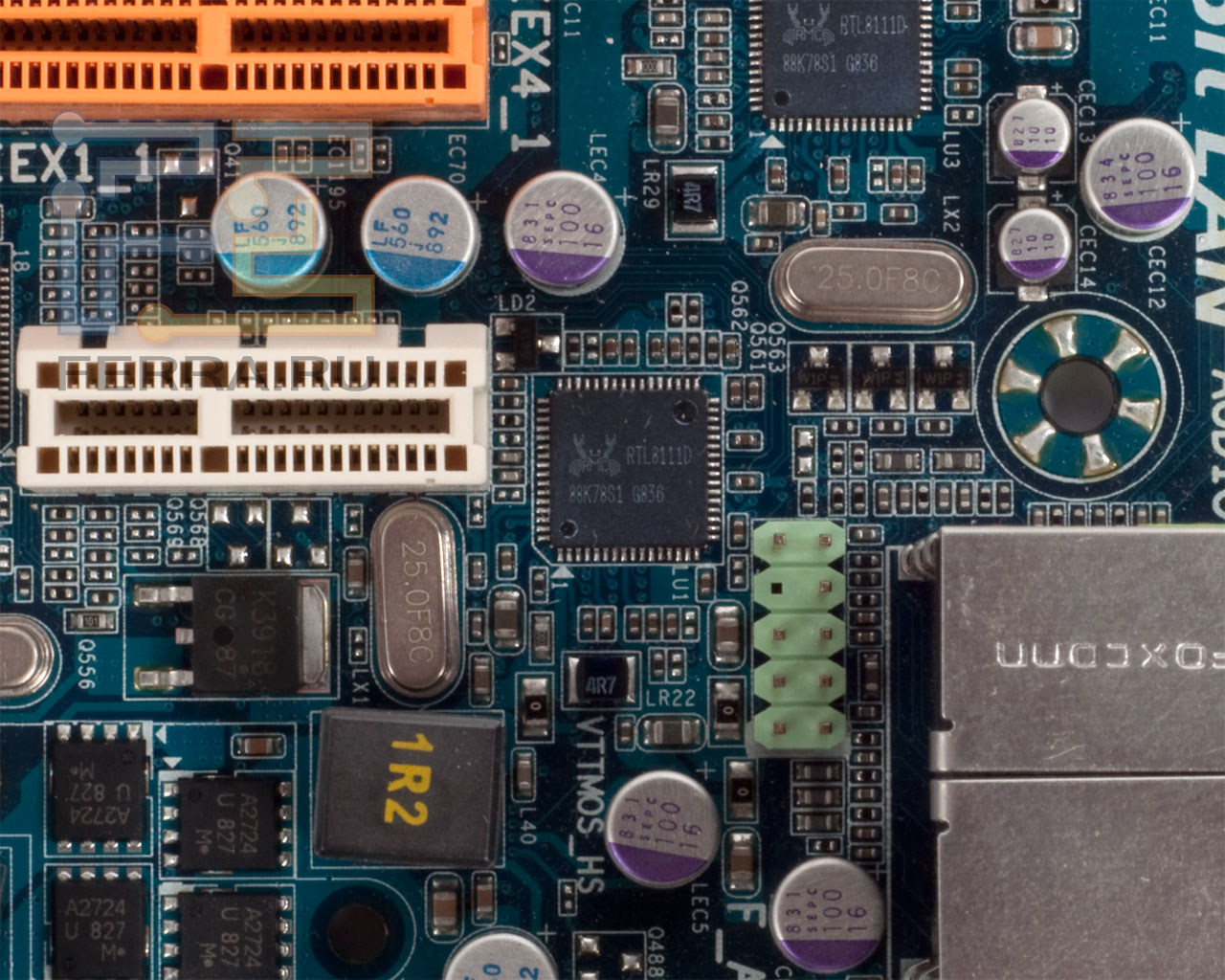

"Переехавший" чип

Вместо трех силовых ключей теперь распаяно четыре, а сверху их венчает миниатюрный радиатор. Скорее всего, эти изменения были сделаны для увеличения стабильности питающего напряжения и уменьшения нагрева.

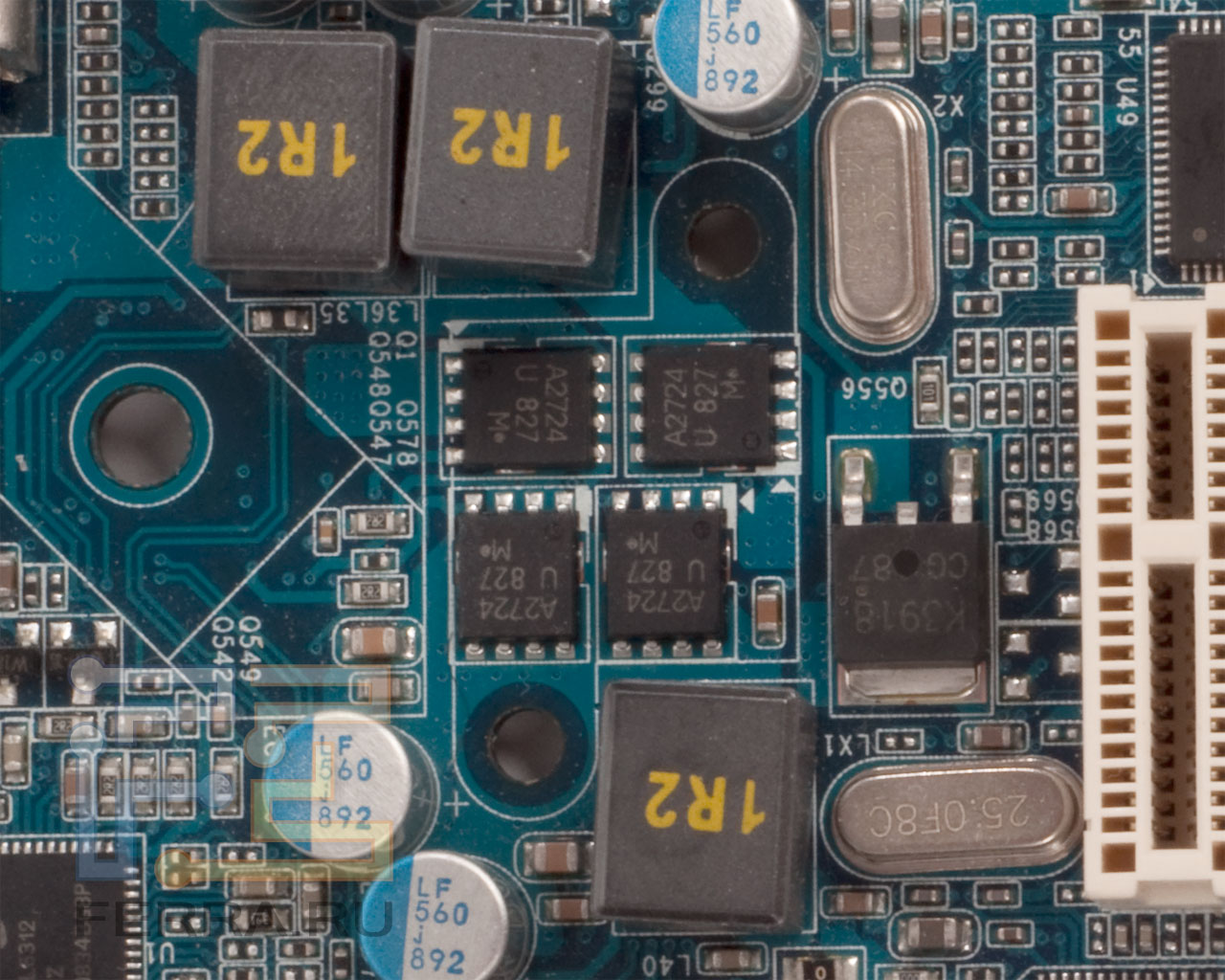

Группа сильноточных ключей

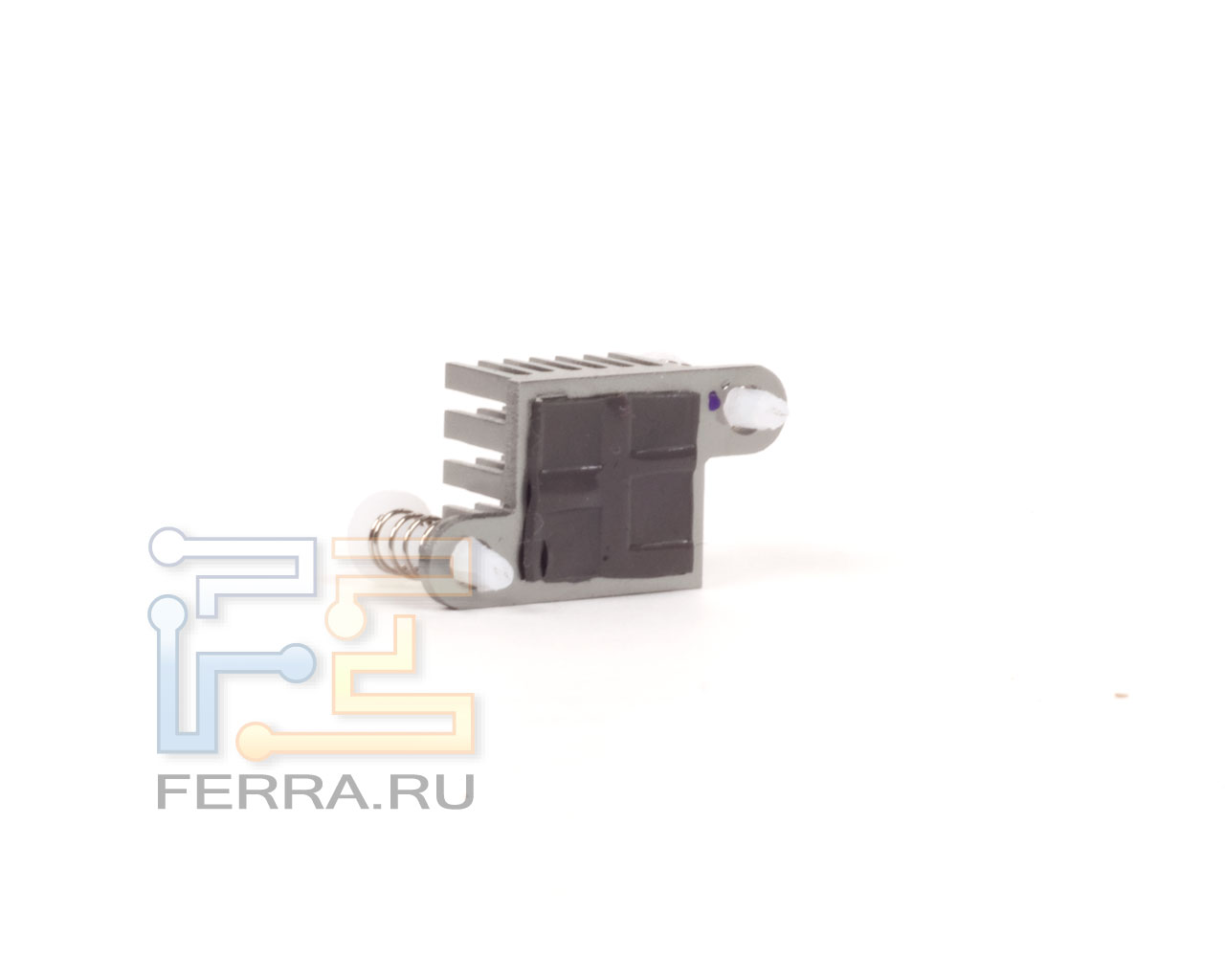

Миниатюрный радиатор

Кстати, о напряжениях. Неприятно поразили сильные просадки Vcore, особенно в загрузке: при выставленных 1,45 вольт система мониторинга показывала 1,425В, а при запуске OCCT значение проседало до 1,385 в. Почти 5% - очень неприятный момент, особенно учитывая то, что в меню выбора шаг оставляет всего 20 милливольт.

Gigabyte особенно выделяет способность платы править большим количеством напряжений (технология M.I.T., кроме Vcore, позволяет изменять ещё 17 напряжений, большинство которых относится к памяти), но лично мне для разгона Core i7 965 до отметки 3,92 ГГц хватило одного Vcore и Vmem. Просторный ассортимент настроек для разгона (а их действительно много) - это хорошо, но в текущей ситуации гораздо больше пользы принесло бы сосредоточение на стабильности Vcore.

Процессор	Intel Core i7 965
Материнская плата	Gigabyte GA-EX58-UD5
Оперативная память	2x 1Гбайт DDR3-1333 Corsair
Видеокарта	BFG GeForce GTX295
Жесткий диск	WD Raptor 150 Гбайт
Блок питания	Floston 700 Вт
Кулер	СВО
Операционная система	Windows Vista SP1

	Gigabyte GA-EX58-UD5	ASrock X58 SuperComputer
3D mark 06, CPU score	4880	4714
PCmark Vantage	7304	7225
UT3, 1280 x1024, HQ, 16x AF, fps	231	228
Crysis, 1280 x 1024, HQ, 8xAF, fps	66	66
Cinebench R10, milti-CPU rendering	12909	12890

В общем и целом, плата хороша. Даже скажем так, неожиданно хороша и стабильна для такого рода плат. Чем вызвано образование из одной модели двух конечных продуктов (EX48-EXTREME и EX48-UD5), нам не окончательно понятно. Также, увы, за неимением "топовой" сравнить разгонные возможности двух сестер нам в тот самый раз не удалось. Судя по результатам, для разгона Gigabyte GA-EX58-UD5 станет неплохим выбором, неужели что надо действовать скидку на просадки напряжения при выставлении значений в BIOS. Если исправить эту проблему, получится очень хороший продукт для энтузиастов.
