Обзор двух материнских плат ASUS P5N-E SLI и ASUS P5N32-E SLI

Сегодня мы рассмотрим материнские платы ASUS P5N-E SLI и ASUS P5N32-E SLI, основанные на наборах логики NVIDIA nForce 650i SLI и nForce 680i SLI соответственно.

Тем, кто не читал материал "Новое семейство чипсетов NVIDIA nForce 600i", настоятельно рекомендуем ознакомиться с данным текстом.

ASUS P5N-E SLI

Материнская плата ASUS P5N-E SLI поставляется в красочной коробке.

Коробка ASUS P5N-E SLI

В комплект поставки входят следующие элементы:

• сама материнская плата ASUS P5N-E SLI
• инструкция по эксплуатации
• диск с драйверами и утилитами
• набор шлейфов (один Floppy, один PATA и два SATA)
• один SATA-переходник для питания
• дополнительная планка с двумя портами USB 2.0
• ASUS SLI Bridge
• заглушка для задней панели корпуса (I/O Shied)
• контактные колодки Q-Connector (в значительной мере упрощают подключение проводков от передней панели корпуса Power, Reset и др. Сначала вы подключаете их к Q-Connector, а потом просто подключаете целую колодку к плате)

Дополнительная планка с двумя портами USB 2.0

Документация

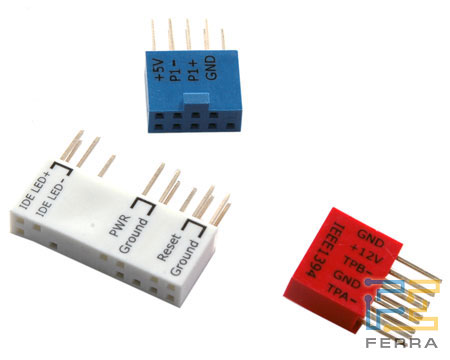

Q-Connector

В целом комплектация стандартная, за исключением приятного бонуса в виде контактных колодок Q-Connector.

Прежде чем перейти к рассмотрению возможностей материнской платы ASUS P5N-E SLI, рассмотрим её технические характеристики, которые мы традиционно собрали в таблицу.

Набор логики	NVIDIA nForce 650i SLI
Процессоры	Intel Pentium 4, Pentium D, Celeron, Quad-Core, Core Extreme для разъёма LGA775
Память	4 слота DDR2 DIMM для одноканальной или двухканальной DDR2 800/667/533 МГц (максимальный объём 8 Гбайт)
Шина FSB	1333/1066/800/533 МГц
Слоты расширения	18 линий последовательного интерфейса PCI Express; 2 слота PCI-E x16 (с защёлкой), 1 слот PCI-E x1 и 2 слота PCI
Порты	2 PS/2, 4 USB, 1 SATA, 1 S/PDIF, 3 звуковых разъёма (Mic-In, Line-In, Front), 1 RJ-45 и 1 IEEE1394
Контроллер ATA-100/133	2 канала ATA-100 (до 4 ATA-устройств) посредством чипсета NVIDIA nForce 650i SLI
Контроллер Serial ATA-300	4 канала Serial ATA II (до 4 SATA II устройств) с возможностью создания RAID-массивов уровней 0, 1, 0+1, 5 и JBOD посредством чипсета NVIDIA nForce 650i SLI
Интегрированный контроллер IDE RAID	-
Интегрированный контроллер Serial ATA RAID	Внешний 1 канал Serial ATA II (до 1 SATA II устройства) посредством дополнительного контроллера Jmicron JMB 360
Интегрированный FireWire-контроллер	2 порта IEEE1394 посредством FireWire контроллера VIA 6308P
Интегрированный звук	7.1 HDA AC"97 кодек Realtek ALC883
Интегрированная сеть	10 Base-TX/100 Base-TX/1000 Base-TX Ethernet контроллер Marvell 88E1115
Формфактор	ATX
BIOS	Phoenix Award BIOS версии 6.00PG
Дополнительные возможности	ASUS O.C. Profile, AI Overclocking, ASUS Q-Connector, ASUS Fanless Design, ASUS PC Probe2, ASUS Q-Fan2, ASUS MyLogo2, ASUS Update

Из характеристик ASUS P5N-E SLI нетрудно заметить, что перед нами материнская плата Hi-End, предназначенная для оверклокеров и требовательных геймеров, бюджет которых несколько ограничен, ведь есть ещё NVIDIA nForce 680i SLI.

Возможности

ASUS P5N-E SLI

Системная плата ASUS P5N-E SLI поддерживает всю линейку процессоров Intel Core 2 Duo, Celeron D, Pentium 4, Pentium D 9XX и Pentium D 8XX, включая новейшие и экстремальные процессоры Core 2 Quad и Core 2 Extreme. Для этого материнская плата поддерживает все необходимые частоты FSB 1333/1066/800/533 МГц.

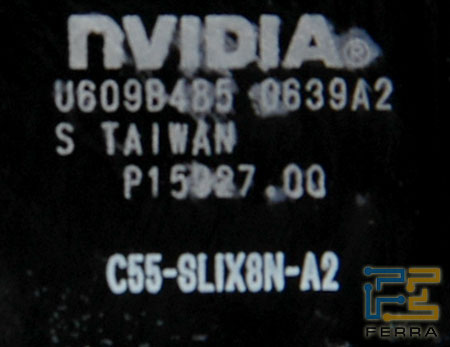

NVIDIA nForce 650i SLI

Контроллер памяти предназначен для работы с памятью DDR2 533/667/800 МГц в одноканальном или двухканальном режиме. Максимальный объём памяти составляет 8 Гбайт. На плате имеется 4 DIMM-слота, которые можно заполнить четырьмя модулями по 2 Гбайт каждый и получить максимальные 8 Гбайт.

Материнская плата поддерживает интерфейс PCI Express.

Компания ASUS распорядилась 18 линиями (lane) последовательного интерфейса следующим образом: 1-й слот PCI Express x16 (16 линий) + 2-й PCI Express x16 (две линии) + 1 слот PCI Express x1 (одна линия) или 2 слота PCI Express x16 (по восемь линий) + 1 слот PCI Express x1 (одна линия). В обычном режиме видеокарту следует устанавливать в тот слот, который находится ближе к процессорному разъёму. Второй же слот PCI Express x16 при установке одной видеокарты работает в режиме PCI Express x1. При установке двух видеокарт каждый из слотов формфактора PCI Express x16 работает в режиме PCI Express x8.

Переключение между функционированием слотов PCI Express x16 происходит посредством SLI Switch Card, которые мы неоднократно видели на материнских платах, построенных на старых чипсетах компании NVIDIA с поддержкой SLI.

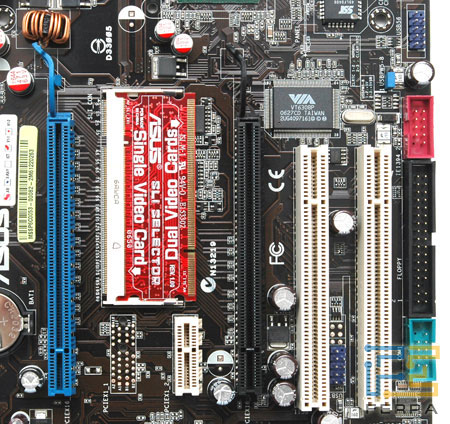

SLI Switch Card

Стоит отметить, что чипсет, а следовательно, и материнская плата поддерживают технологию NVIDIA SLI-Ready Memory, которая, по заявлению вендора, в значительной мере позволяет увеличить производительность подсистемы памяти. Однако для задействования данной технологии вам понадобится DDR2-память с поддержкой EPP.

NVIDIA nForce 650i SLI

Звуковые возможности материнской платы ASUS P5N-E SLI ограничены High Definition Audio AC"97 кодеком Realtek ALC883.

Данный кодек совместим со спецификацией AC97 2.3, которая, в свою очередь, предполагает поддержку технологии Jack Sensing/Retasking.

Сетевые возможности ASUS P5N-E SLI возложены на плечи 10/100/1000 Base-TX Ethernet контроллера Marvell 88E1115.

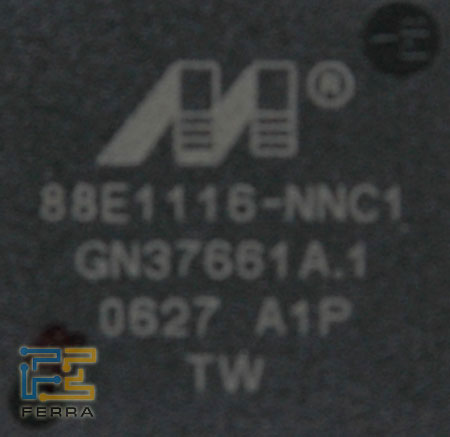

Marvell 88E1115

Данный контроллер подключён к шине PCI Express x1, благодаря чему Marvell 88E1115 показывает близкие к 1 Гбит скорости передачи данных.

Также стоит отметить, что в самом наборе логики NVIDIA nForce 650i SLI реализована довольно интересная и полезная сетевая технология FirstPacket, которая направлена на урегулирование трафика между приоритетными и неприоритетными сетевыми процессами.

Компании ASUS показалось мало стандартных дисковых возможностей набора логики NVIDIA nForce 650i SLI, поэтому на ASUS P5N-E SLI был установлен дополнительный контроллер Jmicron JMB 360, который поддерживает один канал Serial ATA II, выведенный на заднюю панель платы.

В конечном итоге у нас есть:

• поддержка одного канала Parallel ATA - посредством набора логики nForce 650i SLI
• поддержка четырёх каналов Serial ATA II с возможностью организации RAID-массива уровней 0, 1, 0+1, 5 и JBOD - посредством набора логики nForce 650i SLI
• поддержка одного канала Serial ATA II, выведенного наружу, на заднюю панель платы, - посредством дополнительного контроллера Jmicron JMB 360

Итого, материнская плата ASUS P5N-E SLI позволяет установить пять винчестеров с интерфейсом Serial ATA и четыре устройства с Parallel ATA.

Cтоит отметить, что материнская плата ASUS P5N-E SLI поддерживает FireWire. В вашем распоряжении два порта IEEE 1394a, а также восемь портов USB 2.0.

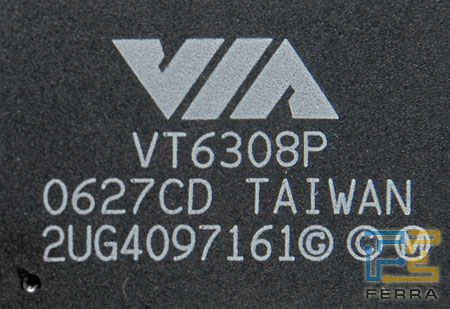

FireWire-контроллер

Дизайн, компоновка и продуманность конструкции

Увеличить

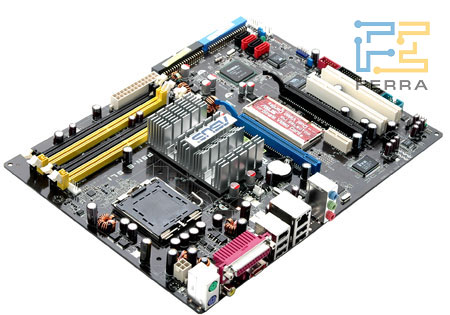

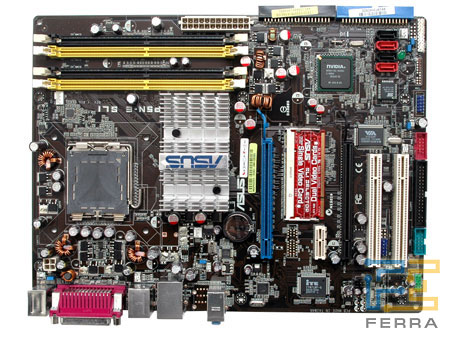

ASUS P5N-E SLI

Увеличить

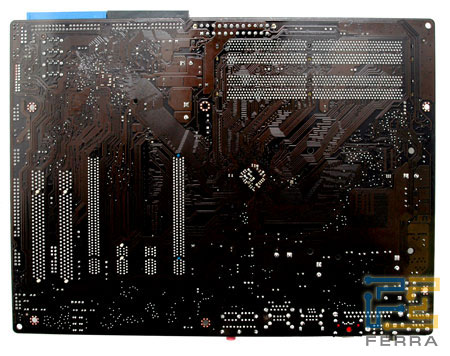

ASUS P5N-E SLI

ASUS P5N-E SLI имеет практически стандартную компоновку элементов. Процессорный сокет сдвинут в правый нижний угол, вокруг него достаточно места для установки массивного кулера.

Разъём питания 24-контактный (совместим с 20-контактным), находится на нижнем краю платы, за слотами DIMM. Расположение более чем удобное - вы сможете без проблем проложить толстый сетевой кабель, и он не будет мешать кулеру процессора.

Дополнительный 12-вольтовый разъём питания ATX находится за процессорным разъёмом в верхнем левом углу печатной платы. Тоже удобно.

Разъёмы SATA и IDE смещены вниз, на правый край платы.

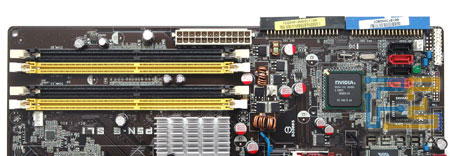

IDE-разъёмы материнской платы ASUS P5N-E SLI

Первый слот PCI Express x16 удалён на достаточное расстояние от слотов DIMM, поэтому при установленной длинной видеокарте защёлки слотов памяти не блокируются.

Установка видеокарты в PCI Express x16 не вызывает каких-либо нареканий, слот удалён на достаточное расстояние от радиатора, охлаждающего чипсет, соответственно, массивная система охлаждения современной видеокарты не будет упираться в радиатор чипсета.

Слот PCI Express x1 очень близко расположен ко второму PCI Express x16, поэтому при установленной SLI-конфигурации из двух видеокарт вы теряете слот PCI Express x1.

Размещение разъёмов встроенного звука (Front audio, Aux-In, CD-In и S/PDIF) и разъёмов для подключения дополнительных USB нареканий не вызывает: они расположены на левом краю печатной платы, за последним слотом PCI.

На плате применён импульсный стабилизатор питания. В схеме питания использован приличный набор конденсаторов.

MOSFET лишены каких-либо охлаждающих элементов.

За охлаждение северного моста отвечает обычный радиатор с частыми тонкими рёбрами. Южный мост набора логики лишён какого-либо охлаждения, при интенсивном тестировании он достаточно сильно нагревался, поэтому если вы планируете заниматься оверклокингом на ASUS P5N-E SLI, то мы настоятельно рекомендуем продумать вопрос охлаждения южного моста.

Панель портов у ASUS P5N-E SLI выглядит следующим образом: 2 PS/2, 4 USB, 1 SATA, 1 S/PDIF, 3 звуковых разъёма (Mic-In, Line-In, Front), 1 RJ-45 и 1 IEEE1394.

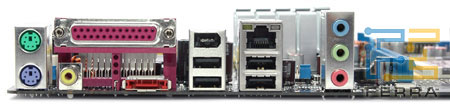

Панель портов ASUS P5N-E SLI

COM-порт доступен в виде разъёма на печатной плате P5N-E SLI.

Доступ к перемычке очистки CMOS при установленной в корпус плате не затруднён.

BIOS и настройки платы

Компания ASUS использовала BIOS Award версии 6.00PG.

Раздел Advanced Chipset Futures содержит настройки конфигурирования подсистемы памяти. Набор таймингов памяти достаточно обширный: tCL, tRCD, tRP, tRAS, tRRD, tRC, tWR, tWTR, tREF, tRD, tRFC, CMD, Async Laterncy.

Настроек для разгона процессора более чем достаточно:

• возможность изменения частоты FSB: 533-3000 МГц с шагом 1 МГц
• возможность независимого тактования частоты памяти: 400-2600 МГц с шагом 1 МГц
• возможность независимого тактования частоты шины PCI-Express в диапазоне 100-131 МГц с шагом 1 МГц
• возможность изменения напряжения ядра процессора в диапазоне 0,83125-1,60 В с шагом 0,0625 В
• возможность изменения напряжения памяти: 1,92-2,517 В c шагом ~ 0,093 В
• возможность повышения напряжения на шине PCI-Express: CPU offset +100mv
• возможность изменения напряжения на чипсете: 1,208, 1,393, 1,563, 1,748 В

Как видим, к вопросу оверклокинга компания ASUS подошла очень серьёзно: BIOS Setup материнской платы ASUS P5N-E SLI располагает полным набором необходимых для разгона параметров.
