Внешний контейнер для двух винчестеров iconBIT i-Stor iS602: серебристый, надежный и быстрый
Компактный i-Stor iS602 от хорошо знакомой читателям Ferra компании iconBIT - один из самых продвинутых современных продуктов в семействе внешних накопителей на 3,5-дюймовых дисках домашнего класса. Благодаря поддержке технологии RAID, он может снабдить в два раза большую скорость, чем стоящий в компьютере крепкий диск, или двойную надежность.
Компактные внешние накопители не только делают процедуру увеличение места для хранения файлов более простой, но и дают владельцу мобильность. Не нужно подвергнуть разбору корпус, отсоединять кабели и вывинчивать диски из отсеков. А для владельцев ноутбуков и неттопов внешний накопитель с поддержкой RAID является единственным способом расширить дисковое пространство.

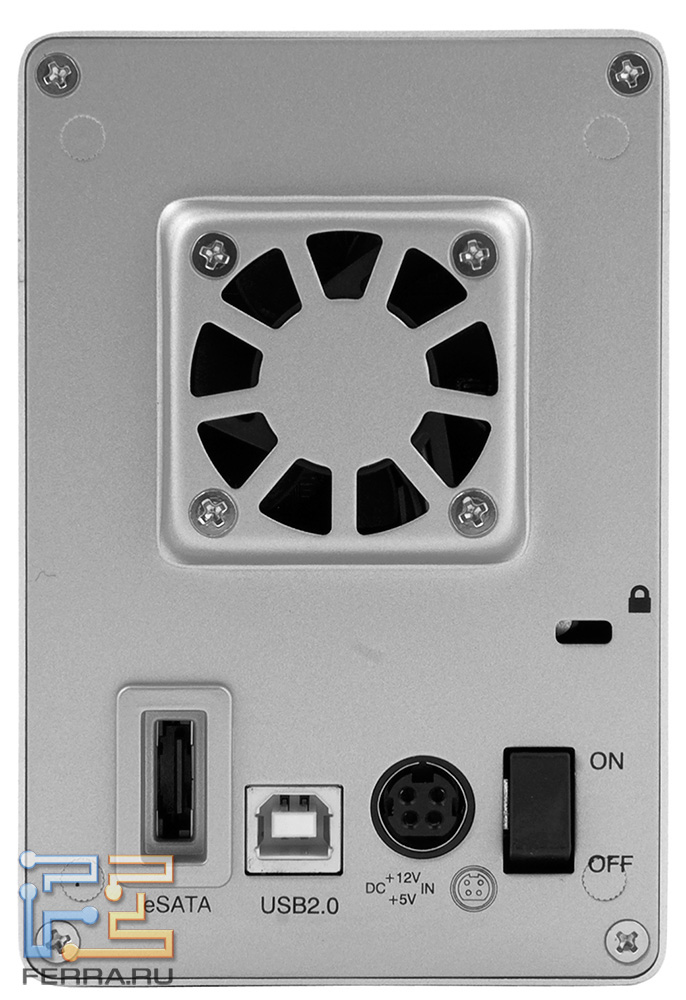

i-Stor iS602, рассчитанный на один или два SATA-диска, снабжен двумя интерфейсами – универсальным USB 2.0 и быстрым eSATA. Интерфейс External SATA для подключения внешних устройств, работает на этакий же скорости, как и SATA, а отличается негусто другим разъемом кабеля данных. Он поддерживает "горячую" замену, однако при смене режима RAID компьютер, скорее всего, придется перезагрузить.
Более неспешный USB 2.0 разрешено подключить к любому компьютеру (или даже не компьютеру, а медиаплееру с поддержкой USB-носителей данных), а быстрый eSATA есть далеко не на всех материнских платах, и лишь на немногих ноутбуках ( в качестве примера не возбраняется привести Toshiba Qosmio X500 и Lenovo Ideapad U160).
Новинка поддерживает винчестеры объемом 1,5 Тбайт, а также позволяет созидать общий RAID-диск объемом больше 2 Тбайт.
Напомним кратко о режимах (или, по официальной терминологии – уровнях) работы RAID, в нашем случае – из двух идентичных винчестеров:
RAID уровня 0, или чередование (stripping) – блоки информации записываются на оба винчестера параллельно– нечетные на первый, четные на второй. Объем раздела равен суммарному объему обоих дисков
RAID уровня 1, или зеркалирование (mirroring) – данные дублируются в то же время на оба диска, размер диска соответсвует разделу одного винчестера.
JBOD, или простой массив дисков (Just a Bunch Of Disks) – диски соединены в буквальном смысле приятель за другом. Данные пишутся последовательно, сначала на первый винчестер, после его заполнения – на второй. Объем раздела равен суммарному объему обоих дисков, которым необязательно быть одинаковыми по вместимости.
В четвертом режиме, non-RAID, любой диск работает по отдельности. Но, чтобы в "безрейдовом" режиме видать через eSATA оба винчестера, контроллер должен подсоблять порядок Port Multiplier (например, JMicron JM36X). В противном случае, будет доступен только один.
Так как устройство работает как стандартный накопитель с поддержкой Plug and Play, ему не нужны драйверы. При подключении к USB он появляется как новый съемный диск. В варианте eSATA новый диск появится в разделе "Запоминающие устройства - управление дисками", открывающемся посредством контекстное меню значка "Мой компьютер")
Детальнее об остальных возможностях технологии и более продвинутых уровнях RAID разрешается прочесть в статье Подробное знакомство с RAID-массивами.
У i-Stor iS602s есть «младший брат», i-Stor iS601. Он оснащен только портом USB 2.0, поддерживает только раздельную работу дисков и JBOD, но также позволяет вкалывать с томами общим объемом более 2 Тбайт.

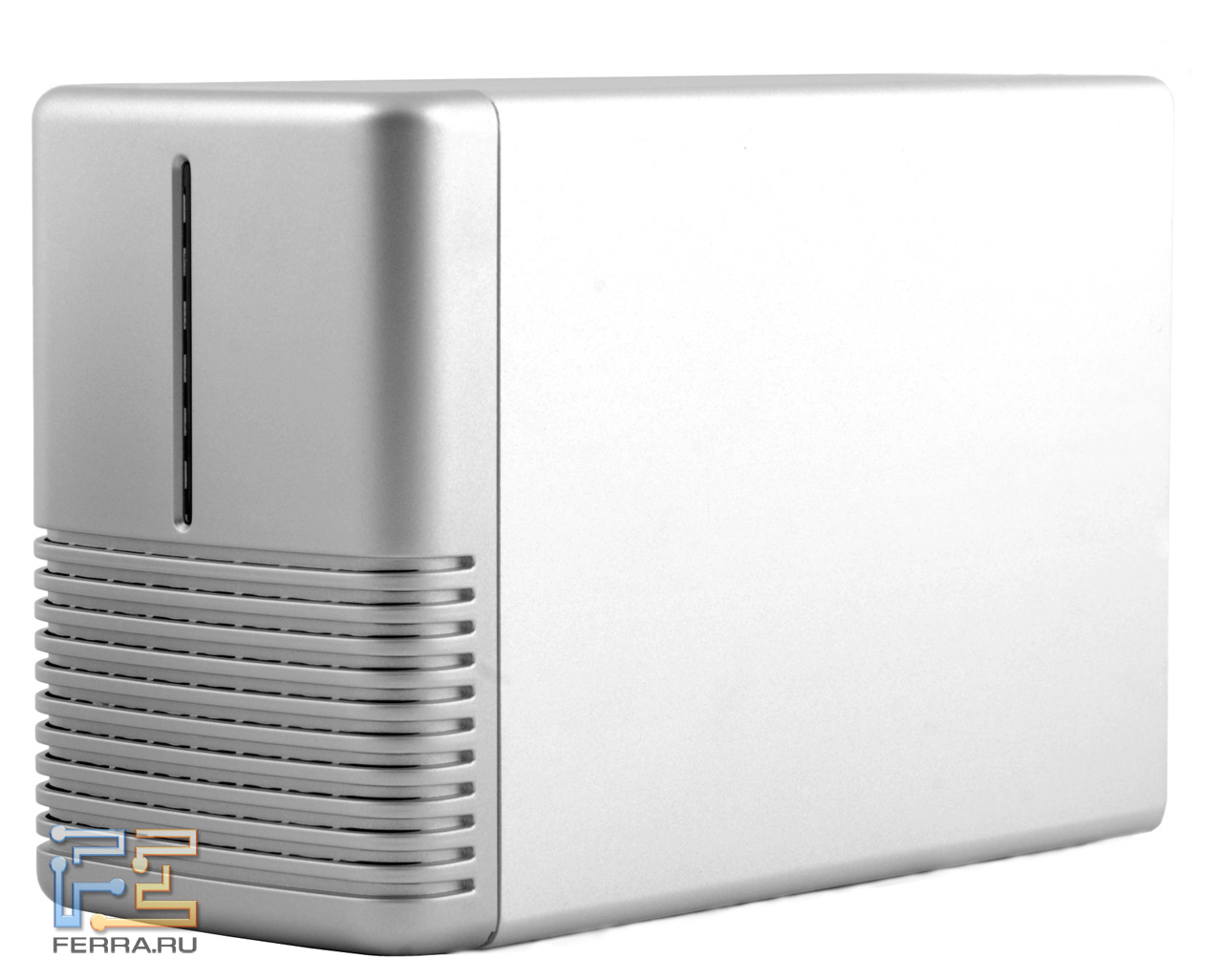

Алюминиевый остов качественно сделан как снаружи, так и внутри. Он окрашен в матовый бело-серебристый, в общем стиле iconBIT, цвет, и будет неплохо смотреться рядом с белыми компьютерами Apple. Чтобы особенно обратить на новинку чуткость "яблочников", производитель указал на коробке информацию о поддержке системы Mac OS X.
Габариты корпуса составляют 177 х 81 х 123 мм.
В i-Stor IS602, как и во многих современных внешних боксах, установка винчестеров происходит без шлейфов. Разъемы дисков верно насаживаются на коннекторы на задней стенке бокса, а спереди дополнительно прижимаются пружинами на внутренней стороне крышки.
Работа винчестеров в i-Stor управляется чипом JMB352 от JMicro, объединяющим RAID-контроллер SATA и мост для интерфейса USB 2.0. Во избежание короткого замыкания, плата закрыта листом прозрачного пластика.
40-мм вентилятор бокса обеспечивает хороший тепловой режим. Согласно данным диагностики SMART, винчестеры в боксе работали при 32...35 градусах, в то пора как диски в 3-дюймовых отсеках компьютера, охлаждаемые только стандартным вентилятором корпуса, имели температуру в 40 градусов.

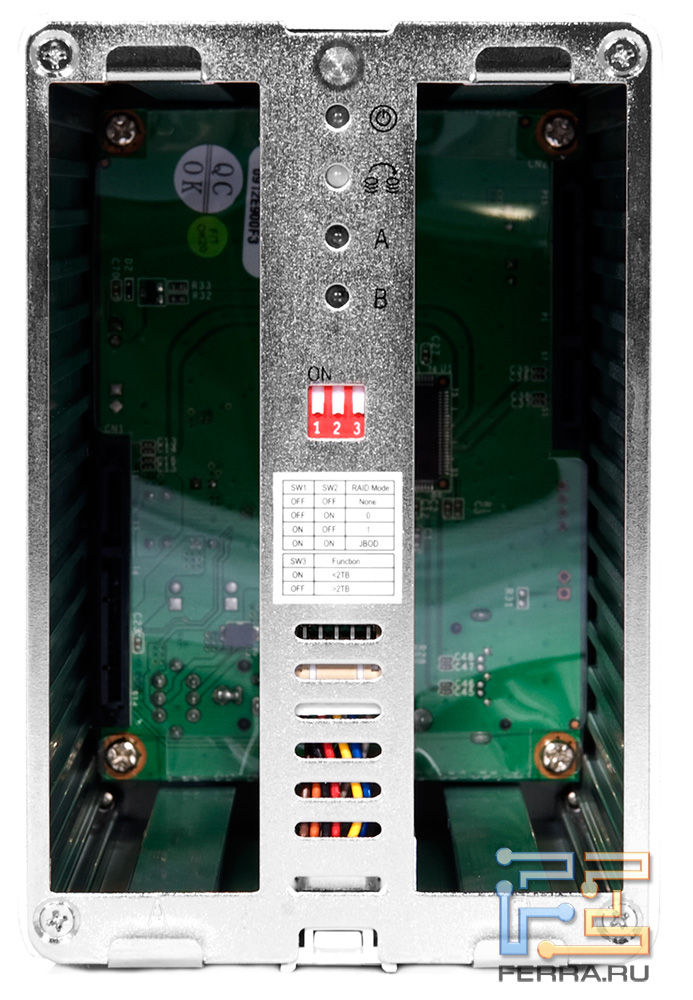

Конфигурирование режимов работы дисков реализовано в виде трех DIP-переключателей, что надо знакомых продвинутым пользователям модемов эпохи 90-х. Достигнуть до переключателей можно, только сняв переднюю крышку корпуса. Логичная мера безопасности - это позволит избежать переключения «на лету». Там же, под крышкой, есть табличка с положением переключателей для разных режимов. Крышка надевается туго и сидит плотно, но, во избежание случайного открытия и возможного отсоединения дисков от гнезд, рекомендуется фиксировать ее задвижкой снизу.
При переподключении между eSATA и USB без смены режима RAID для логического тома остается назначенной прежняя буква или директория.
Комплектация

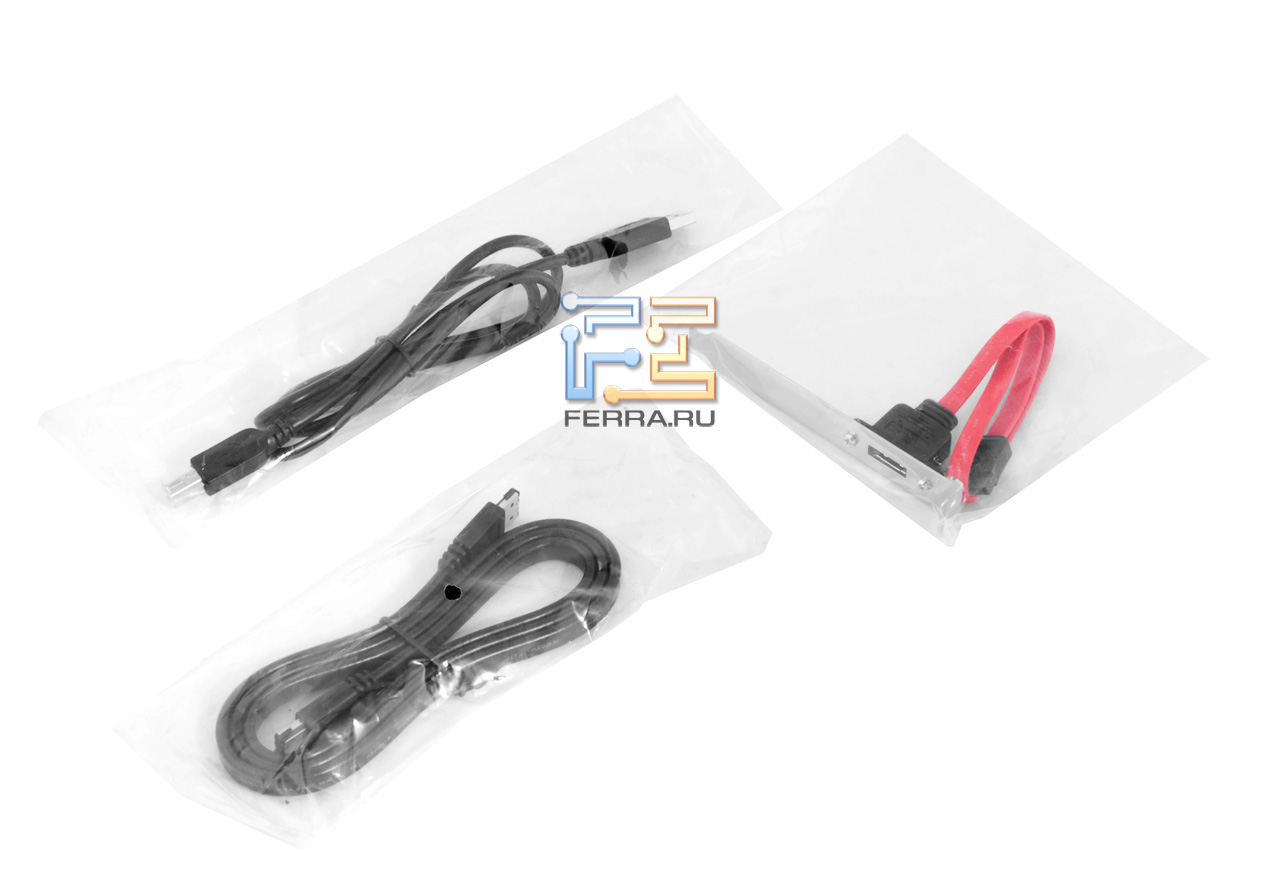

В комплекте с iS602 поставляется сетевой адаптер, наглядная инструкция, шнур eSATA длиной чуть более метра и таковый же кабель USB A-B («квадратный» штекер на конце). Их длины целиком достаточно, чтобы определить коробочку i-Stor где-нибудь под столом. Для компьютеров, не имеющих внешнего порта eSATA, есть планка-переходник.
Жесткие диски для тестирования
Для испытания новинки использовались два 500-гигабайтных Barracuda ES.2 ST3500320NS от Seagate. Это продукты серверного семейства, рассчитанные на высоконагруженную круглосуточную работу. Так как в наших обзорах они участвует основополагающий раз, приведем основные характеристики:
- скорость вращения шпинделя 7200 об/мин
- число дисков 2
- число головок 4
- секторов 976 773 168
- кэш-память 32 Мбайта
- среднее миг задержки 4.16 мс
- среднее момент поиска при чтении 8.5 мс
- среднее час поиска при записи 9.5 мс
- интерфейсы SATA и SAS (может работать с контроллерам Serial Attached SCSI)
- пропускная способность интерфейса 300 Мбайт/с
- поддержка NCQ
- уровень шума в режиме ожидания 2,9 дБ, в режиме работы 3,4 дБ
- задекларированная наработка на отказ - 1,2 млн. часов
- гарантия 5 лет
- рейтинг надежности в круглосуточном режиме работы (годовая интенсивность отказов) 0,73%
- масса 543 г
Во всех тестах диск форматировался в файловую систему NTFS. Организация FAT32 в некоторых случаях может быть быстрее, однако ограничение на наибольший объем раздела и на охват файла делают ее неподходящей для iStor и подобных устройств. В качестве операционной системы использовалась Windows XP SP2.
Работа i-Stor iS602 в одиночном режиме, без включения RAID
1. USB
Чтение, запись
По всему диску винчестер считывает данные со средней скоростью в 34,3 Мбайт/с. Высокую производительность ST3500320NS ограничивает скорость интерфейса USB. По мере перехода от считывания данных из центра диска к его внешнему краю, период доступа растёт почти в два раза по сравнению с начальным. Среднее время – 12,4 мс. При записи наблюдается схожая ситуация.
Чтение первого диска, читка второго диска
Интересный эффект – несмотря на то, что копирование с изображенного на первом графике диска начато первым, при начале работы со вторым его прыть падает без малого до нуля, и только сквозь некоторое время оба диска ступенчато (один - снизу, прочий – сверху) приходят к средней скорости в 18,8 Мбайт/с, то есть половине нормальной скорости. Показатели времени доступа также ухудшились в два раза – до средних 24,2 мс.
2. eSATA
2.1 Чтение
Чтение, запись
Скорость чтения падает для данных, находящихся ближе к концу диска, и в среднем составляет 88,6 Мбайт/с, при максимальной 109,3 и минимальной 53,4. Заметим, что более того минимальная скорость работы iS602 при подключении через порт eSATA оказывается в полтора раза выше, чем при использовании USB 2.0. А вот среднее время доступа остается прежним – 12,4 мс. Показатели записи малость хуже, чем у чтения. Время доступа составило 12,7 мс.
Работа i-Stor iS602 в RAID 0 (чередование)
1. USB
Чтение, запись
Учитывая ограниченную пропускную способность USB-интерфейса, режим RAID 0 не обеспечивает выигрыша ни в скорости, ни во времени доступа. Среднее время доступа – 12,6 мс. Показатели записи аналогичны режиму чтения. Среднее время доступа – 13,2 мс.
2. eSATA
Чтение, запись
Чередование записи на начальный и второй диск дает рывок в честные 2 раза, со скоростью в начале диска в 213,8 Мбайт/с! И даже в конце раздела скорость остается выше 100 Мбайт/с (теперь уже в 3 раза быстрее, чем через USB). Время доступа 12,1 мс. На графике записи прирост в RAID 0 на глаз на 5% меньше, чем при чтении. В особенности видна отличалка на начальных участках логического диска. Среднее время доступа 13,1 мс.
2.3 Синтетические тесты
Маловероятно, что i-Stor iS602 и подобные устройства будут употребляться для работы под серверными нагрузками. Их основное предназначение – хранение музыки, видео, изображений, поэтому целесообразно проводить тесты именно на чтение и перемещение больших объемов данных
Для тестов было выбрано ПО Intel NAS Performance Toolkit, которое показало значительное падение скорости на всех задачах сравнительно результатов HD Tune.
2.3.1. Обычное воспроизведение (в целом представляет собой последовательное чтение) – до 124,5 Мбайт/с
2.2.2. Одновременное воспроизведение 4 файлов (в целом представляет случайное чтение) – до 67,5 Мбайт/с
2.3.3. Одновременная запись и воспроизведение – до 30 и 40 Мбайт/с, соответственно. Тут чередование теряет свои скоростные преимущества, и общая скорость работы опускается на порядок одного винчестера. Но и этих показателей более чем достаточно, чтобы комфортно обозревать динамичные фильмы с битрейтом порядка 10 Мбит/с.
2.3.4. Копирование с устройства рядом 3000 файлов различной длины, общим объемом 245 Мбайт, заняло 12 секунд, показав среднюю скорость в 20,5 Мбайт/с
2.3.5. Запись таких же файлов на устройство заняла в полтора раза меньше – 8 с (средняя скорость – 30,5 Мбайт/с).
Работа i-Stor iS602 в режиме JBOD (массив последовательно объединенных дисков)
1. USB
Чтение, запись
Средняя скорость соответствует предыдущим режимам с USB, и среднее время доступа остается прежним, но на графике уже можно рассмотреть "пилу" c двумя зубцами – в конце первого диска время доступа максимально, а в начале второго – снова снижается. Среднее время доступа – 12,3 мс. Показатели записи идентичны чтению. Скорость доступа 12,8 мс.
2. eSATA
Чтение, запись
На больших скоростях отчётливо проявляется скачкообразное модифицирование скорости, на практике прямо по границе двух дисков. Впрочем, для пользователя мгновения перехода на следующий диск будут незаметны. Скорость работы не выше, чем в одиночном и зеркальном режиме. Среднее время доступа в среднем 12,3 мс. Как и в других режимах, запись чуть медленнее чтения. Среднее время доступа 12,8 мс.
Выводы
|
Режим | Интерфейс |
Операция |
Средняя скорость передачи данных, Мбайт/с |
Среднее время доступа, мс |
|
Отдельный диск |
USB |
Чтение |
34,3 |
12,4 |
|
Запись |
34,2 |
12,9 | ||
|
eSATA |
Чтение |
88,6 |
12,4 | |
|
Запись |
86,9 |
12,7 | ||
|
RAID 0 |
USB |
Чтение |
34,3 |
12,6 |
|
Запись |
34,0 |
13,2 | ||
|
eSATA |
Чтение |
174,2 |
12,1 | |
|
Запись |
183,1 |
13,1 | ||
|
JBOD |
USB |
Чтение |
34,6 |
12,3 |
|
Запись |
31,8 |
12,8 | ||
|
eSATA |
Запись |
89,2 |
12,3 | |
|
Чтение |
87,5 |
12,8 |
1. USB
Как видно, при подключении через USB скорость во всех режимах и на всем разделе будет ограничена цифрой 35 Мбайт/с, и выигрыша от работы в RAID 0 Stripe нет. Хотя, номинально, максимальная пропускная способность устройств, отвечающих спецификациям USB 2.0, должна собирать 480 Мбит/с, то есть 60 Мбайт в секунду (в третьей версии стандарта она составляет примерно 5 Гбит/с).
Но и 35 Мбайт - это значительней быстрее, чем флеш-память. Как правило, обычные USB-драйвы выдают порядка 14 Мбайт/с.
Работа с файловой системой через USB загружает процессор сильнее, чем с eSATA.
2. eSATA
С eSATA-вариантом пользователь поставлен перед сложным выбором – или производительность, или надежность. Наполовину защищенный от полного выхода из строя массив JBOD – не альтернатива, ведь предугадать, какой диск сломается первым, сложно. Тем, кому сохранность данных критична, можно порекомендовать ставить в RAID 1 два диска объемом 1 или 1,5 ТБ. При пересчете на цену за гигабайт переплата будет не так высока по сравнению с моделями меньшего объема. Имеет кроме того толк поворотить внимание на "зеленые" диски с пониженным уровнем шума, которые не будут мешать взирать фильмы или внимать музыку.
Длительное употребление и частая перезапись приводит к появлению сильно фрагментированных файлов, поэтому в некоторых случаях скорость может значительно снизиться. В различие от USB-подключения, при использовании eSATA это будет заметно.
Заключение
В целом, i-Stor iS602 - практически идеальное устройство. Красивое, компактное, защищенное от случайных опасных действий пользователя, не нуждающееся в драйверах, и, самое главное, действительно быстрое. Остается лишь пожелать разработчикам из iconBIT побыстрее перейти к выпуску домашних систем хранения на 3 диска, чтобы дать вероятность употребить более продвинутым режимом RAID 5, где в трехдисковой конфигурации полезное местоположение составляет 2/3 суммарного объема дисков и обеспечивается сохранность данных при выходе из строя одного из трех томов. Недурно бы раскинуть умом в будущем о переходе на применение USB 3.0, потому что материнские платы с поддержкой этого стандарта продаются уже достаточно давно.
Опубликовано: 29 июля 2010
