E-Mu 1212m PCIe - недорогое решение для домашней студии
Когда наступает надобность вписать что-то в домашней студии, часто приходится выбирать между профессиональной картой за внушительную сумму денег и любительской "игровой" системой, которая не сможет обеспечить достаточного качества. Однако, существуют продукты, которые способны снабдить хорошее свойство при сравнительно небольших начальных затратах. Одно из таких устройств - E-Mu 1212m PCIe.
Эта карта является младшей в семействе m (mastering), ее относят к полупрофессиональным, однако, мы будем тестировать ее, не ссылаясь на невысокую стоимость. По функциональности устройство на практике аналогично своей «предшественнице»- звуковой карте E-Mu 1212m (без приставки PCI или PCIe). Технически она состоит из базовой «цифровой» части E-Mu 1010 и «аналоговой» 0202m.
Карта E-Mu 1212m состоит из двух частей - «цифровой» и «аналоговой»
При этом, цифры обозначают число каналов - и, как видно из маркировки, у карты 2 аналоговых входа и выхода. Если сравнивать E-Mu 1212m PCIe c E-Mu 1212m, то можно подметить отсутствие Firewire разъема, а также несовместимость с Audiodock и Audiodock m (при этом, Microdock и Microdock m с внешним питанием поддерживаются).
Начало знакомства
Внимательно изучим технические характеристики карты E-Mu 1212m PCIe
- Частота сэмплирования: 44.1, 48, 96, 192KHZ по внутреннему или внешнему синхронизирующему устройству
Этой частоты сэмплирования с запасом хватит для записи CD Audio. Вряд ли стоит предполагать, что кто-то будет делать SACD или DVD-Audio в домашних условиях.
- Разрядность: 24-бит вход/выход, работает с разрядностью 32 бита
Достаточный припас динамического диапазона для создания «прозрачных» миксов. Вновь же, для Audio CD качества хватит с запасом
- E-DSP обеспечивает нулевую задержку, аппаратное микширование и мониторинг с использованием PatchMix DSP, предоставляя вероятность непревзойденной гибкости в маршрутизации аудио между всеми физическими и виртуальными (ASIO/WDM) входами и выходами, не требуя внешнего микшера
Как показала практика, при работе с маленьким количеством каналов, действительно удобнее проводить всю коммутацию «виртуально». Никаких задержек не отмечено, и шумов не добавляет.
- Поддержка большинства популярных приложений с драйверами WDM, DirectSound® и 24-bit/192kHz ASIO2.0
Хочется особняком подчеркнуть, что карта не игровая, и такие стандарты, как DirectSound3D и EAX, не поддерживает. Впрочем, DirectSound, а кроме того WDM и MME есть. Все равно практически всегда вы будете применять ASIO 2.0
- ПО в комплекте: Cakewalk SONAR LE 6.3, Steinberg Cubase 4 LE, Ableton Live Lite 6 E-Mu Edition, IK Multimedia AmpliTube LE and T-Racks EQ, Celemony Melodyne essential, Waldorf Attack, Waldorf D-Pole, Waldorf PPG Wave, SFX
Имея в комплекте все это ПО, не возбраняется делать музыку практически любой сложности. Ну, конечно, придется чуть потратиться на VST плагины.
- EDI (E-Mu Digital Interface) собственная 64-канальная аудио линия на CAT-5 кабель
- Anti-Pop (противощелчковая) броня мониторов минимизирует помехи
- Сверхнизкий джиттер, метрономная подситсема:1 ns в PLL режиме (44.1kHz, Opt. S/PDIF Sync)
- 2 аналоговых входа/выхода
- SPDIF вход/выход (коаксиальный и оптический)
- ADAT вход/выход (до 8 каналов при 44/48 кГц)
- MIDI вход/выход
При этом, употребляется АЦП АК (АКМ), ОУ - NJM2068M (JRC). Неравномерность в диапазоне частот составляет +/- 0.05 дБ (в диапазоне 20 Гц-20 кГц), динамический диапазон - 120 дБ А, проникновение каналов «-115 дБ. В общем, характеристики самые что ни на есть серьезные.
Рассмотрим в настоящий момент комплектацию.
В комплекте поставки E-Mu 1212m PCIe есть все необходимое для начала работы
- Карта E-Mu 1010 PCIe
- Дополнительная карта E-Mu 0202 I/O
- Кабель входа/выхода карты
- Mini-DIN MIDI кабели адаптера
- Руководство по быстрой установке
- CD-диски с драйверами под Windows XP and XP x64, руководством пользователя и программным обеспечением (см. ниже)
Комплект поставки минималистичен, не включает в себя ничего лишнего, и, при этом, достаточен для немедленного начала работы.
Продолжаем изучение E-Mu 1212m PCIe
Номинально у карты только два аналоговых входа/выхода, однако есть возможность расширить их количество: либо за счёт приобретения дополнительно устройства E-Mu MicroDock m (оно имеет 6 аналоговых входов/выходов и входит, в частности, в версию E-Mu 1616m PCIe), либо за счёт соединения карты с внешним A/D-D/A конвертером по ADAT (до 8 каналов при частоте сэмплирования 44.1/48 кГц).

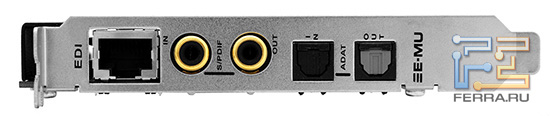

E-Mu 1010 PCIe, наружность позади

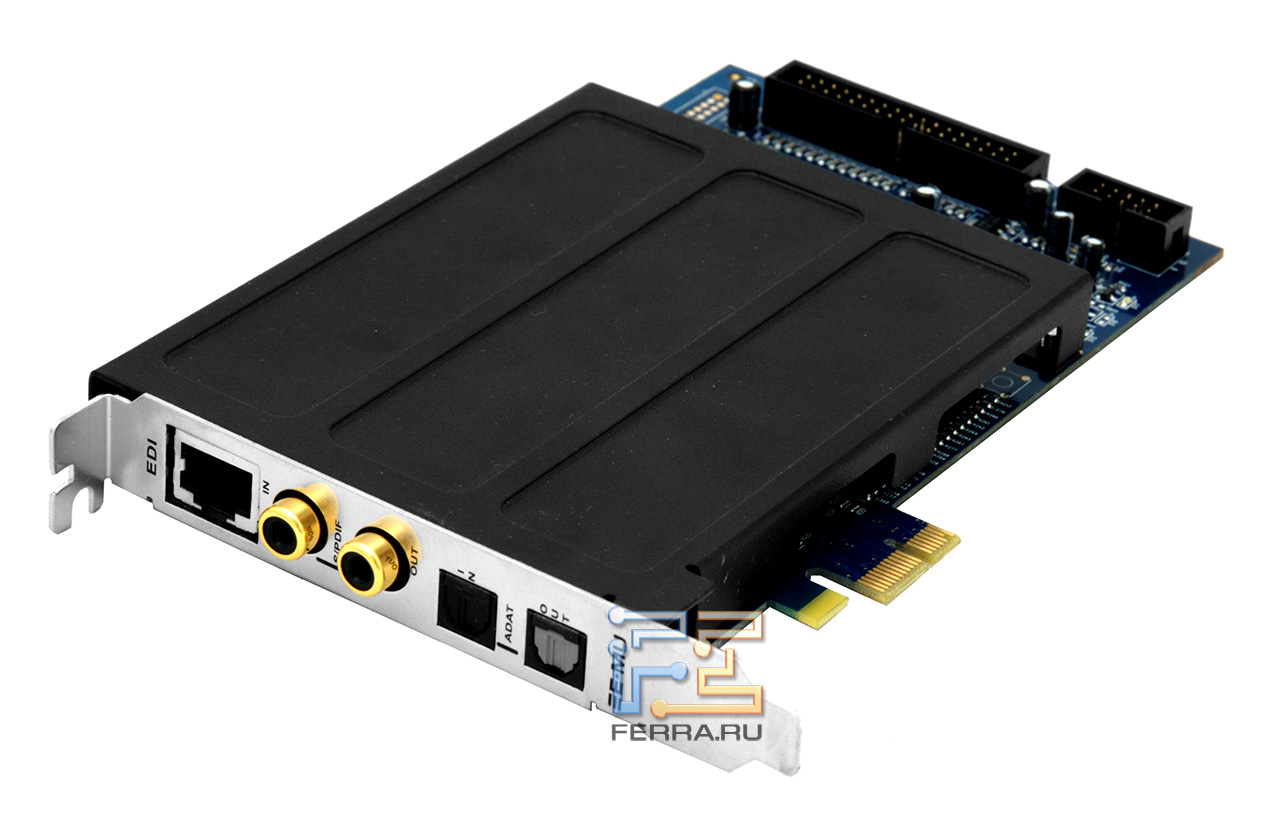

Основная карта E-Mu 1010 PCIe имеет входы и выходы ADAT и S/PDIF. Также на карте расположен выход EDI- для подключения Microdock. EDI- разъем сугубо специфический, расшифровывается как E-Mu Digital Interface и применяется только на картах E-Mu.

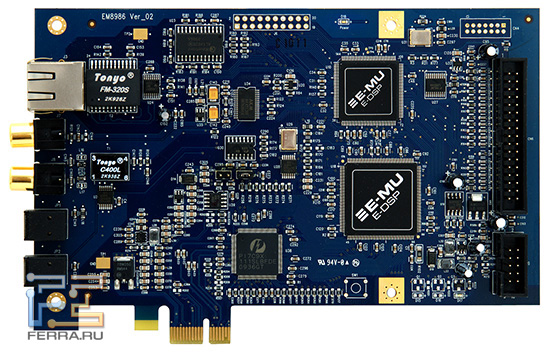

На E-Mu 1010 PCIe используется плата DSP CA10300-IAT- это цифровой процессор семейства EMU10K, на плате обозначенный как E-DSP. Эта модель используется и на некоторых картах Audigy.

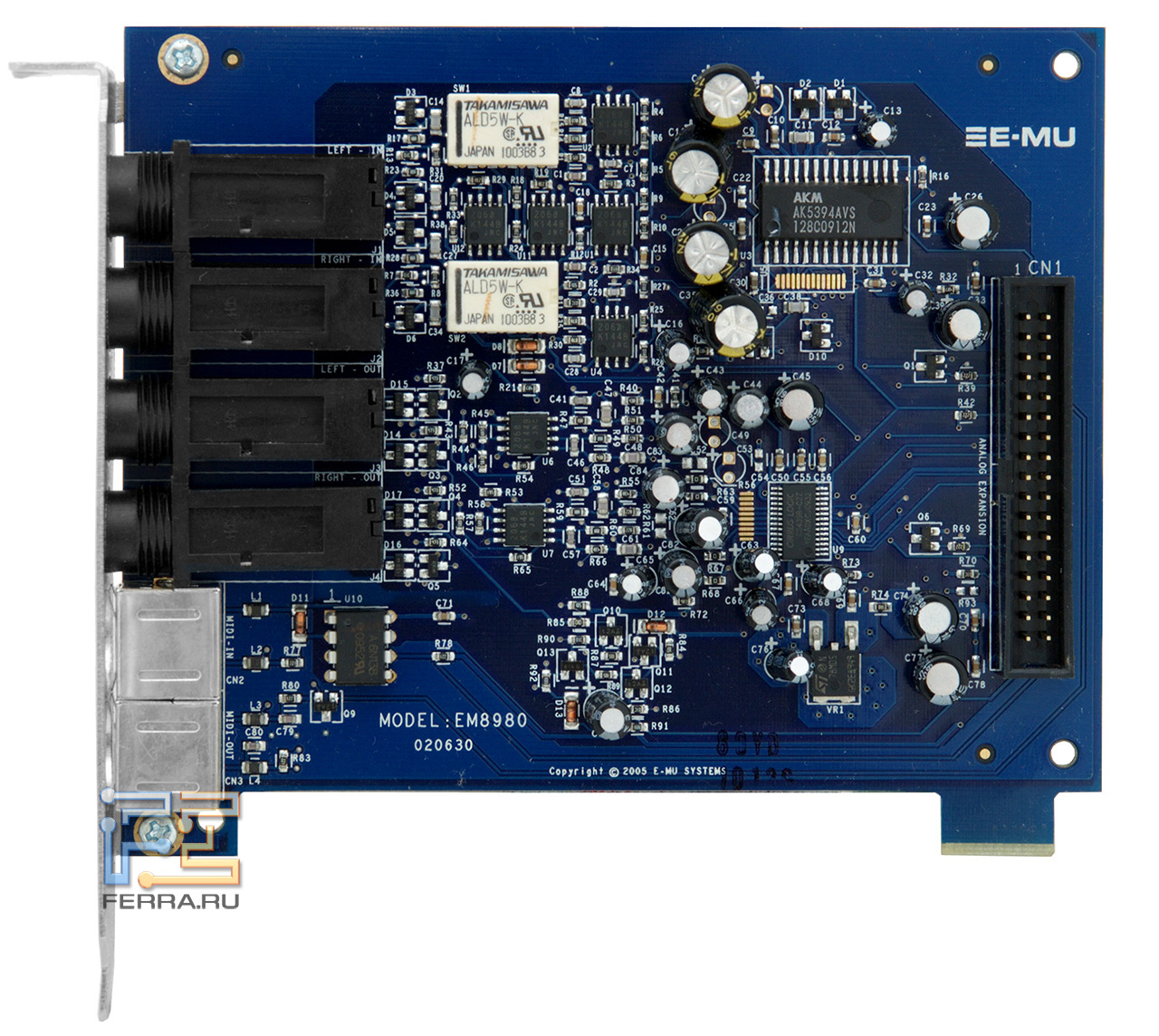

Чтобы заполучить возможность пользоваться аналоговыми входами/выходами, необходимо определить дочернюю плату E-Mu0202m, которая соединяется с основной картой прилагающимся шлейфом. Хотя карта инсталлируется в PCIe слот, прямо по PCIe ничего не передается, вся инфа идет по шлейфу.

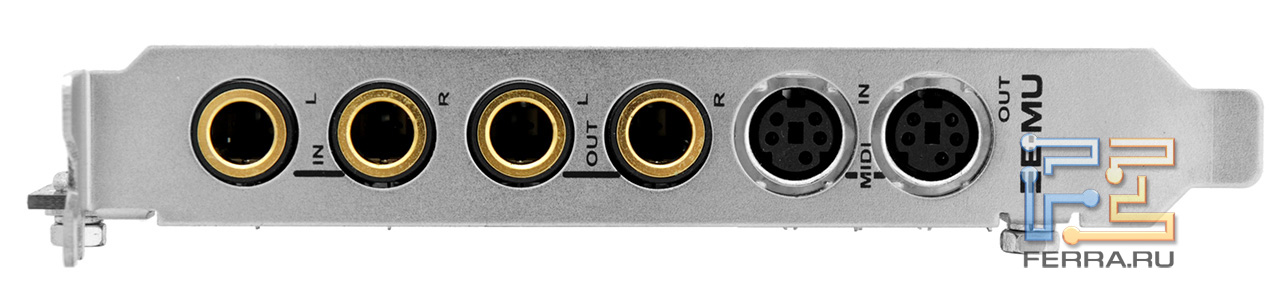

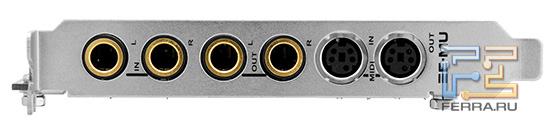

На задней панели расположены 2 аналоговых входа и выхода (балансные 1/8" джеки), а ещё вход и выход MIDI. Для соединения по MIDI необходимо употребить входящими в комплект переходниками.
Дочерняя карта оснащена высококачественными АЦП и ЦАП, работающих с качеством до 192 кГц при 24 битах. В качестве АЦП используется AKM AK5394, а цифро-аналоговые преобразования осуществляются при помощи Cyrrus Logic CS4398- это достаточно серьезные устройства, неплохо себя зарекомендовавшие в профессиональной аппаратуре. К примеру, тот же АЦП используется в в таких устройствах ввода/вывода, как Lynx Two или ProTools Digidesign HD 192 I/O, а ЦАП- в Lynx Aurora 8/16 (при этом у Lynx Two, к примеру, используется едва более "ранняя" модель- 4396). Конечно, само по себе только это не позволяет переносить окончательное заключение о качестве звука, но заявка на высокий порядок получается серьёзная.
E-Mu 1212m PCIe имеет очень хорошие показатели АЦП/ЦАП. При качестве оцифровки до 192кГц/24бит карта имеет динамический диапазон 120 дБ и соотношение сигнал/шум 120 дБ по выходу и по входу. ADAT работает на 8 каналах только при частоте 44.1/48 кГц. При частоте 96 кГц идет ограничение до 4 каналов, при 192 кГц- до двух.
Управление
Управление картой осуществляется сквозь виртуальную консоль PatchMix DSP, которая устанавливается вкупе с драйверами.

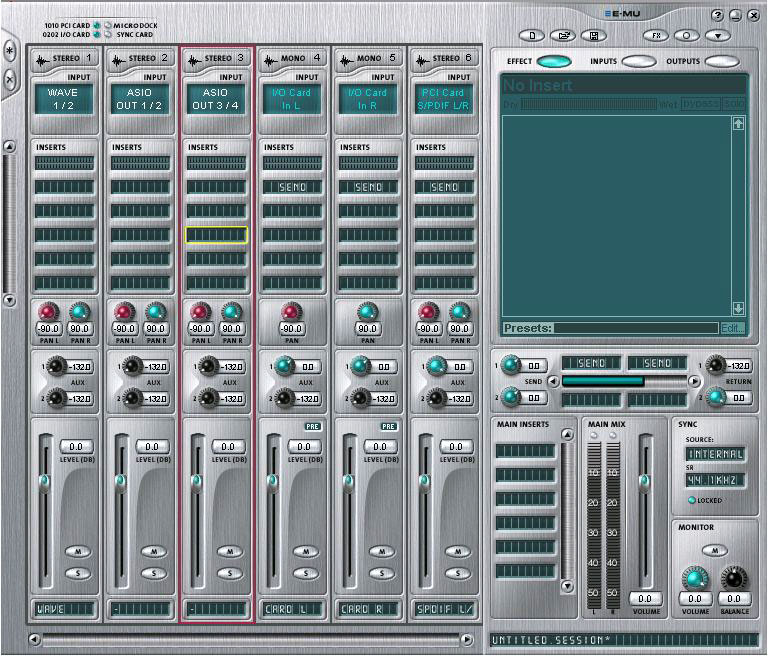

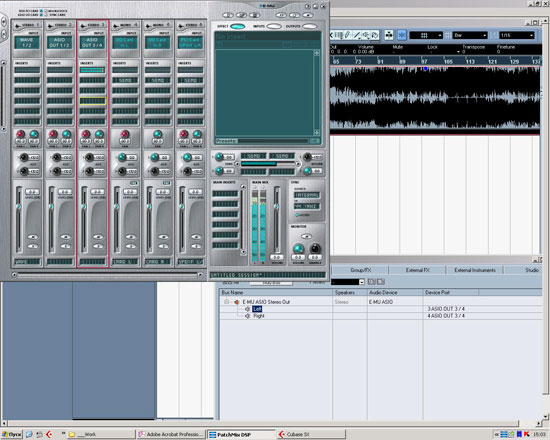

Виртуальная консоль PatchMix DSP
Консоль является практически реальной копией аналогового пульта, с подобной схемой. При создании "стрипа" (канала) выбирается его источник, которым может быть каждый из аналоговых/цифровых входов или "виртуальный" ASIO или WDM канал, на тот, что будет приходить знак из секвенсера. Для WDM возможны только 4 виртуальных стерео-"выхода", в то время как для ASIO возможны сию минуту 16. При этом "стрипы", назначенные в PatchMix, отображаются в секвестре как ASIO или WDM выходы карты.

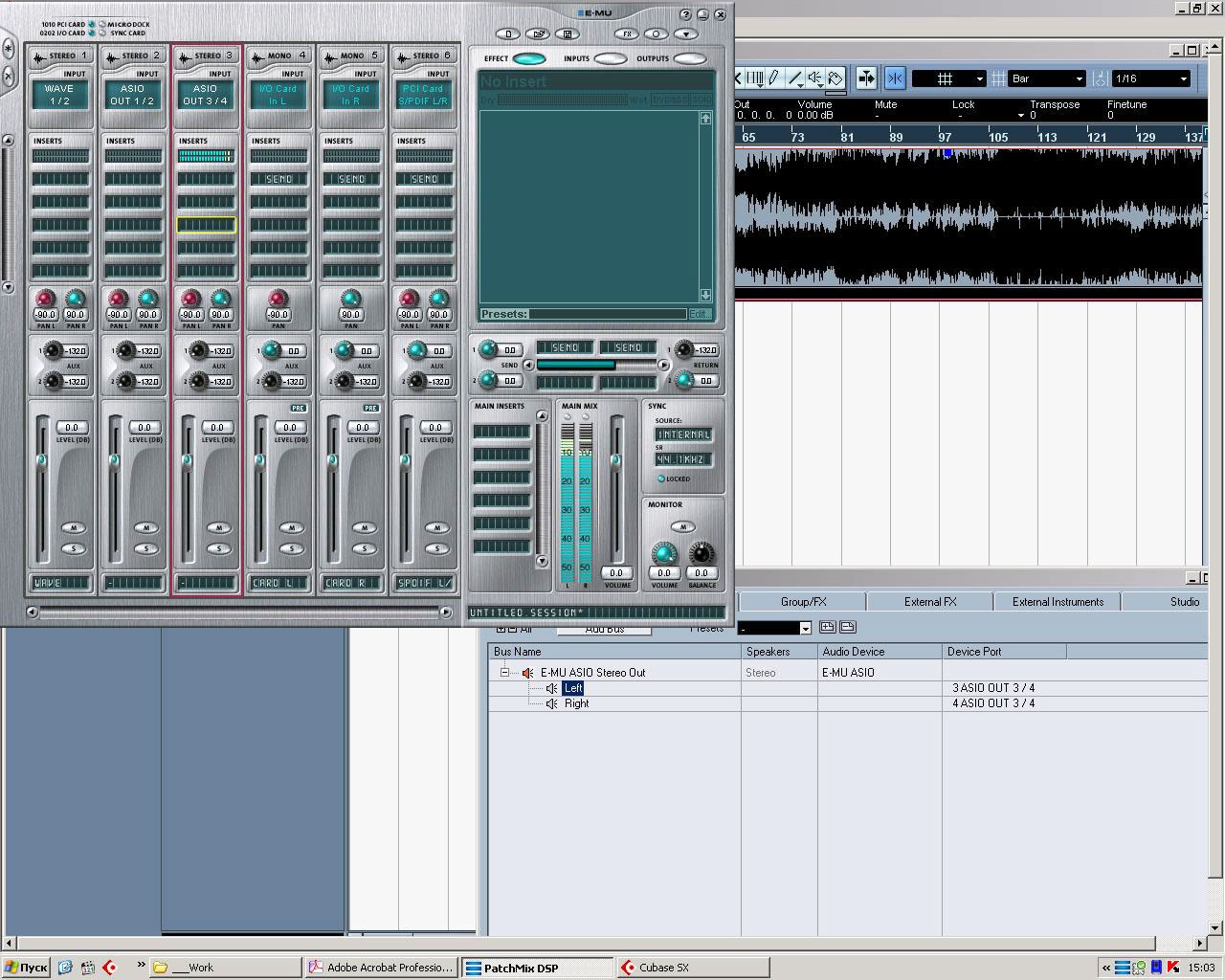

Так, на вышеприведенном примере в микшере созданы ASIO 1-2 и 3-4 стереоканалы, которые отображаются в Cubase, и на 3-4 канал послан сигнал.
Далее сигнал следует посредством секцию "инсерт", где на него может быть повешен анализатор уровня или один из DSP-эффектов, там же его позволительно переправить при помощи команды Send. Дальше сигнал можно послать на AUX и скорректировать по панораме и уровню.

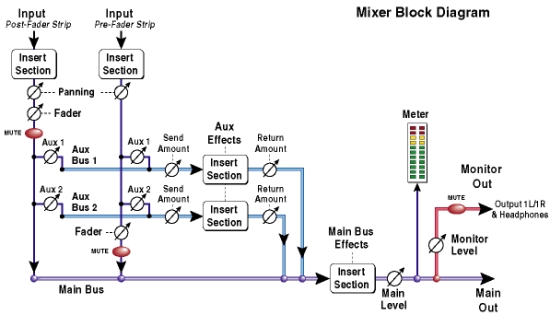

Схема микшера в PatchMix DSP
Каждая сессия PatchMix в целом и каждый отдельный комплект "инсертов" могут быть сохранены, что крайне полезно при работе со настолько обильной возможностями системе коммутации, т.к. при работе с разными проектами набор установок непременно будет различаться.

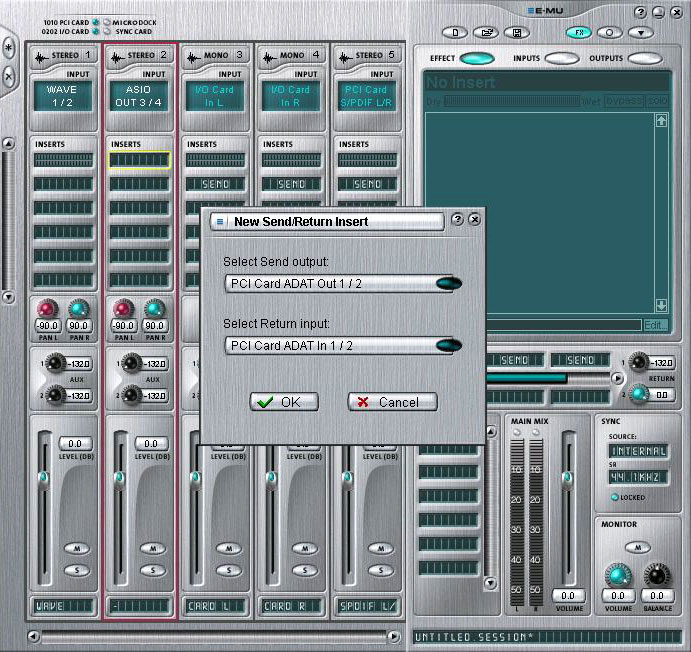

Таким образом, карта предоставляет чертовски гибкую систему коммутации, в которой любой источник звука может быть направлен на всякий из выходов. Например, при помощи команды Send можно отсылать сигнал со "стрипа" на внешнее устройство обработки звука, соединенное по SPDIF или ADAT (предварительно выбрав соответствующие каналы посыла/возврата). Так, на приведенном ниже рисунке сигнал отправляется для обработки на выход ADAT 1-2 и обработанный сигнал возвращается на вход ADAT 1-2.
Очень странно, правда, реализована функция AUX pre/post fade - порядок можно предпочесть только при создании "стрипа"; в дальнейшем поменять его возможно, только удалив канал, предварительно сохранив настройки, и создав его заново.
DSP-эффекты E-Mu 1212m PCIe
При помощи DSP-процессора сигнал разрешено обработать различными эффектами, такими как Chorus, Compressor, Distortion, Flanger, различные виды эквалайзеров, дилэев и ревербераций (полный список см. в приложении в конце статьи). Это может быть как в PatchMix, путем перетягивания на "стрип" или AUX одного из эффектов в списке, так и в секвенсере помощи VST-плагина PowerFx. Следует отметить, что секция эффектов работает только при частоте сэмлирования 44.1/48 кГц.
Качество эффектов адекватное и полностью может пригодиться в студийной работе, однако к управлению ими необходимо привыкнуть. При работе нужно точь-в-точь выставлять числовые значения для эффекта, что не всегда удобно.
Заключение
В целом карта оставила сильно приятное впечатление, в особенности порадовало качество A/D и D/A преобразований- в этом плане у неё найдётся не так полно конкурентов. Также хочется пометить такое приятное дополнение, как DSP-эффекты. Управление рассчитано больше на профессиональный уровень, но при этом пользователь с менее серьезным уровнем подготовки сможет понять в управлении без проблем. Суммируя- E-Mu 1212m PCIe - достойный продукт для работы со звуком, а также прослушивания, контроля и создания музыки.
